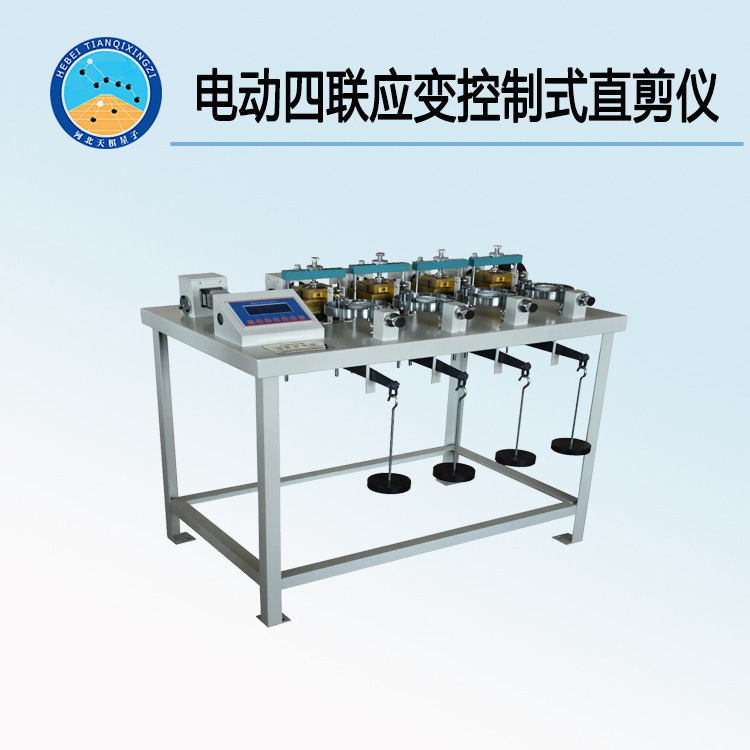

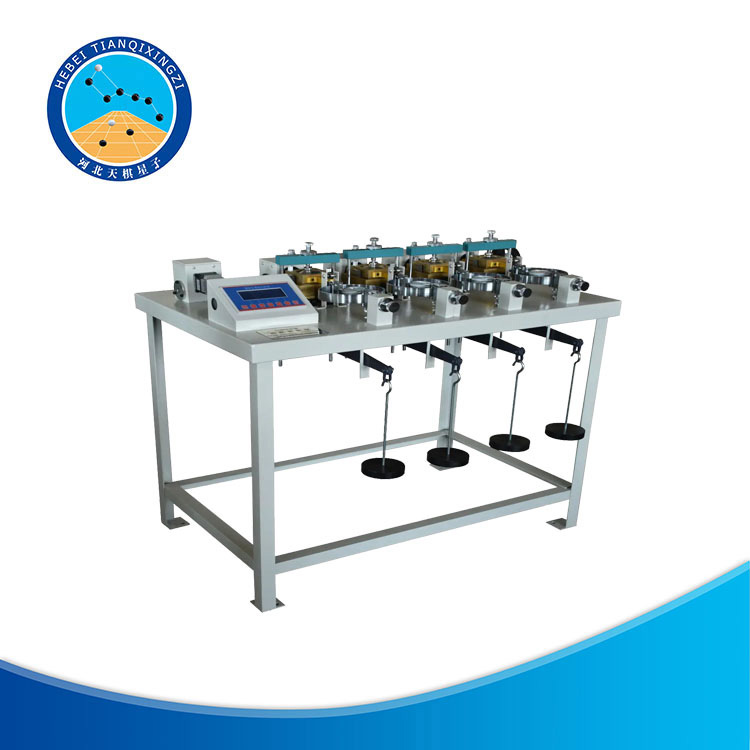

天檢牌TD140-4D型等應變直剪儀（電動四聯式）

一、產品簡介

TD140-4D型等應變直剪儀（電動四聯式）由滄州泰鼎恒業試驗儀器有限公司根據中華人民共和國交通運輸部行業標準T/CHES 29-2019《粗粒土試驗規程》中T/CHES 29-2019《直接剪切試驗》開發研制并生產的。

測定土試樣在靜負荷條件下的抗剪強度。通常采用四個試件在不同的垂直壓力下，施加剪切力進行剪切，求得破壞時的剪應力，根據庫侖定律確定抗剪強度系數，內摩擦角和凝聚力。

 二、技術參數：

 1.垂直載荷:最大400kPa

 2.壓力分級:100,200,300,400kPa

 3.桿杠比:1:12

 4.剪切盒:4

 5.水平剪切力:Max.1.2kN

 6.試件面積:30cm2x2cm（H）

 7.速率:2.4﹑0.8﹑0.1﹑0.02mm/min.

 8.功率:＜100W

 9.電源:220V±10%50Hz

 10.儀器尺寸:680x740x1050mm

 11.重量:200kg

三、使用方法

 1、調整機架，使其水平，穩固儀器。

 2、檢查杠桿兩側與吊圈是否相摩，軸承滾動應靈活。調整平衡陀位置，使杠桿處于平衡狀態，調整時，用手扶正拉桿，目測杠桿基本水平，旋緊平衡陀并帽。旋開螺栓，與杠桿充分脫開，并將杠桿處于立柱中間。

 3、滾動鋼球放入導軌中，滾動靈活無異物卡阻。

 4、旋緊剪切盒上的螺絲插銷，在下框內放入透水石，用環刀切取土樣，修平兩端，環刀平口向下，用推土器將土樣推入剪切盒內，順次蓋上透水石，傳壓板。

5.將加壓框上的橫梁壓頭對準傳壓板，調整壓頭位置，使杠桿微微上抬，框架向后時，容器部分能自由取放。

6.安裝測力環、百分表。轉動頂頭，向前推進測力環，使加壓框處于垂直狀態，把固定座上的螺絲頂頭向前旋進，使之接觸良好，鎖緊螺母。

7、按土工試驗規程逐次施加垂直壓力。

8、拔出插銷，轉動手輪，使上盒剛好接觸量力環，百分表對零，同時將垂直移位百分表對零，旋動傳壓螺釘，適量抬高杠桿，若試樣未經預壓可略高，以免加后土樣下沉而使杠桿過于傾斜。插入插銷。

9、待土樣受載或達到固結要求時，擰出剪切盒上的螺絲插銷，準備剪切。

10、按試驗要求選擇剪切速率。

11、將儀器電源插到電源插座上，將開關撥到【前進】檔，開始剪切，量力環百分表指針不再前進，或有后退時記下數值，一般剪切位移應達到4mm左右。當剪切過程中百分表讀數無峰值時，則可剪至6mm。

12、試驗結束后，將儀器整理歸位。剪切盒擦拭干凈，表面涂以薄層防銹油

四、注意事項

1、試驗結束后，將剪切盒擦拭干凈，有關表面涂以薄層防銹油。

2、量力環應根據使用情況或半年進行一次重新率定。

3、杠桿處軸承使用半年或根據使用情況應給予清洗涂黃油潤滑

4、使用應變控制式直剪儀，要認真閱讀技術說明書，熟悉技術指標、工作性能、使用方法、注意事項，嚴格遵照儀器使用說明書的規定步驟進行操作。

5. 初次使用應變控制式直剪儀人員，必須在熟練人員指導下 進行操作，熟練掌握后方可進行獨立操作。

6.實驗時使用的應變控制式直剪儀，要布局合理，擺放整齊，便于操作，觀察及記錄等。
