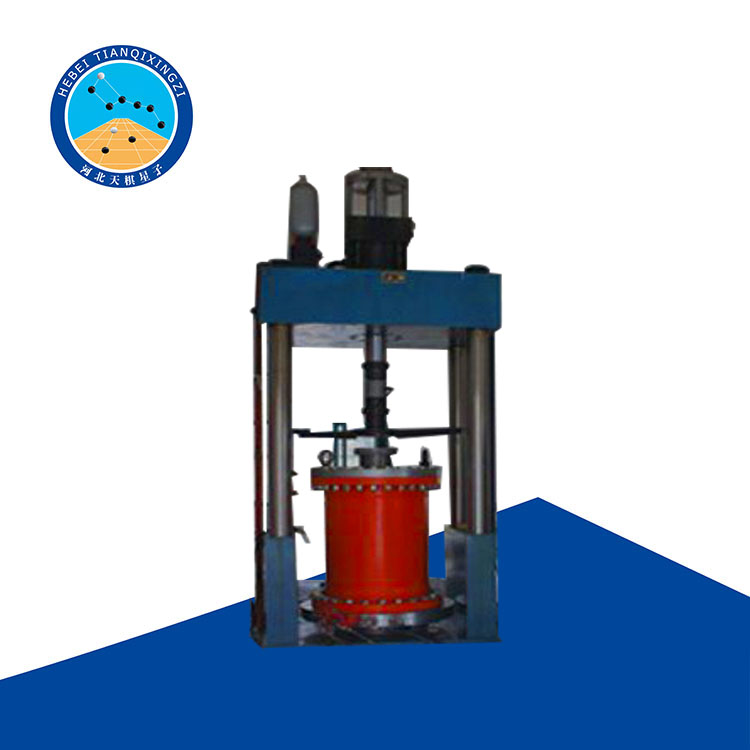

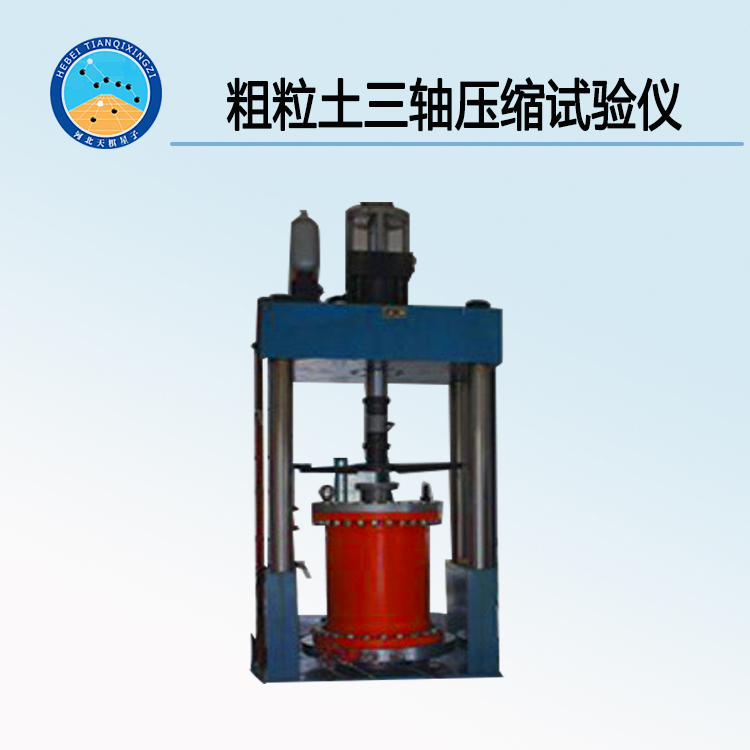

天檢牌TD144-1型土工三軸壓縮試驗儀

一、產品簡介

TD144-1型土工三軸壓縮試驗儀由滄州泰鼎恒業試驗儀器有限公司根據中華人民共和國交通運輸部行業標準T/CHES 29-2019《粗粒土試驗規程》中T/CHES 29-2019《三軸壓縮試驗》開發研制并生產的。

用于一般土工實驗室及大專院校的教學試驗。儀器為應變控制式，用于測量最大周圍壓力在1.0MPa，直徑為39.1mm的土試樣。在軸向靜負荷條件下強度和變形特性的三軸剪切力試驗，可以進行不固結不排水剪(UU)、固結不排水剪(CU)和固結排水剪(CD)的三軸試驗。

二、技術參數

1、試件尺寸：?39.1 x 80mm

2、載荷：最大載荷10KN

3、應變速率：0.016-1.6mm/min

4、工作臺行程：50mm maximum

5、圍壓：0-1MPa

6、反壓：0-0.6MPa

7、孔壓：0-1MPa

8、體積變化：0-25cm,最小分度：0.1cm

9、軸向位移：0-30mm

10、電源：220v±10% 50Hz

11、儀器尺寸：主機：350*300*1100mm（L*W*H）

控制器：500*500*925mm（L*W*H）

12、儀器重量：170kg

三、使用方法

1、取出儀器箱與儀器四周塞塊，儀器置于平臺上，調節立柱螺絲，儀器平穩后并緊并帽。

2、稍并緊框架下橫梁上的六角螺栓，使框架與杠桿基本穩定。

3、檢查杠桿兩側與吊圈是否相摩，軸承滾動應靈活，調整平衡錘，使杠桿自重基本平衡，并緊平衡錘并帽，旋開螺栓，與杠桿充分脫開，并將杠桿處于立柱中間。

4、檢查前切盒，滾動鋼球應放正，滾動靈活五異物卡阻，按規程放入土樣，放好透水石，傳壓板，使框架傳壓螺釘對準鋼球中心。

5、搖動手輪，使上盒剛好接觸量力環，百分表對零，同時將垂直移位百分表對零，旋動傳壓螺釘，適量太高杠桿，若試樣未經預壓可略高，以免加后土樣下沉而使杠桿過于傾斜。

6、按工程實際需要施加垂直載荷，（杠桿應基本位于立柱中間）待土樣受載或固定后，擰出螺絲插銷，以均勻速度搖動手輪進行剪切，視量力環百分表指針不再前進，或有后退時記下數值，一般剪切位移應達到4mm左右。當剪切過程中百分表讀數無峰值時，則可剪至6mm。

7、剪切結束后，退出剪切和垂直載荷（拔出插銷，可快速旋退進桿），復原。

四、注意事項

1、試驗結束后，將剪切盒擦拭干凈，有關表面涂以薄層防銹油。

2、量力環應根據使用情況或半年進行一次重新率定。

3、杠桿處軸承使用半年或根據使用情況應給予清洗涂黃油潤滑

五、操作規程

（1）制備試樣，進行抽氣飽和，并安裝在儀器上；

（2）開周圍壓力閥，施加所需的周圍壓力；

（3）在微機數據處理系統中，選擇“工程編號”，進人“工程編號”窗口，從列表框中選擇需處理工程的工程編號，按“確定”按鈕；選擇三軸試驗方法，在菜單中選擇“主應力差”，彈出“土樣編號”窗口；依次處理各個土樣編號所對應的土樣，完成曲線修改、圖形打印、數據存盤等功能，按“返回”按鈕返回；

（4）調整剪切速率，開動馬達，接上離合器.
