天檢牌TD186-1型交通行業標準凍土凍結溫度試驗儀
一、產品簡介
TD186-1型交通行業標準凍土凍結溫度試驗儀是滄州泰鼎恒業試驗儀器有限公司根據中華人民共和國交通運輸部行業標準JTG E40-2007《公路土工試驗規程》中T 0184-2007《 凍結溫度試驗》開發研制并生產的。本產品適用于原狀和擾動的黏質土和砂質土的凍結溫度試驗。
同時本產品還適用于GB/T50123《土工試驗方法標準》;SL237-036-1999《土工試驗規程》—凍結溫度試驗。

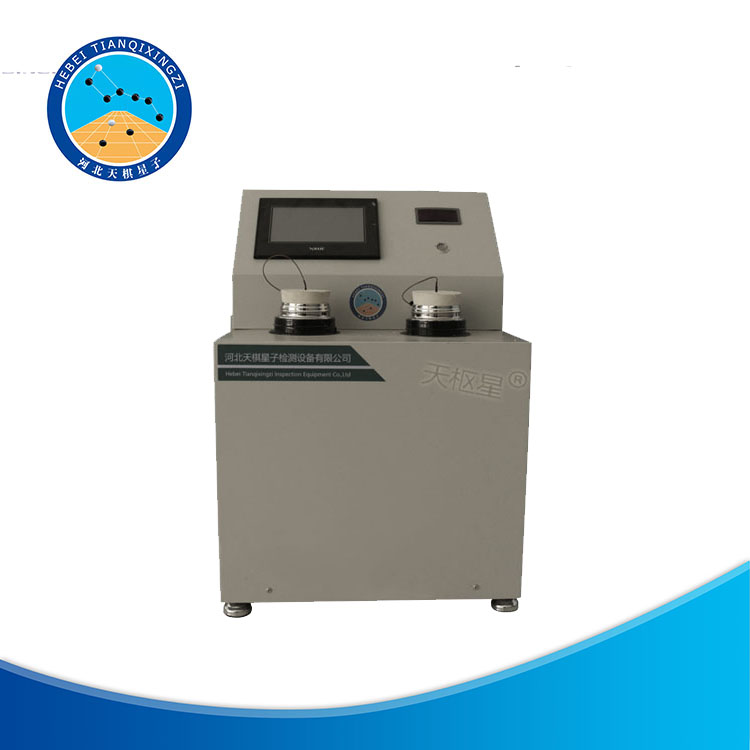

2產品結構及型號:

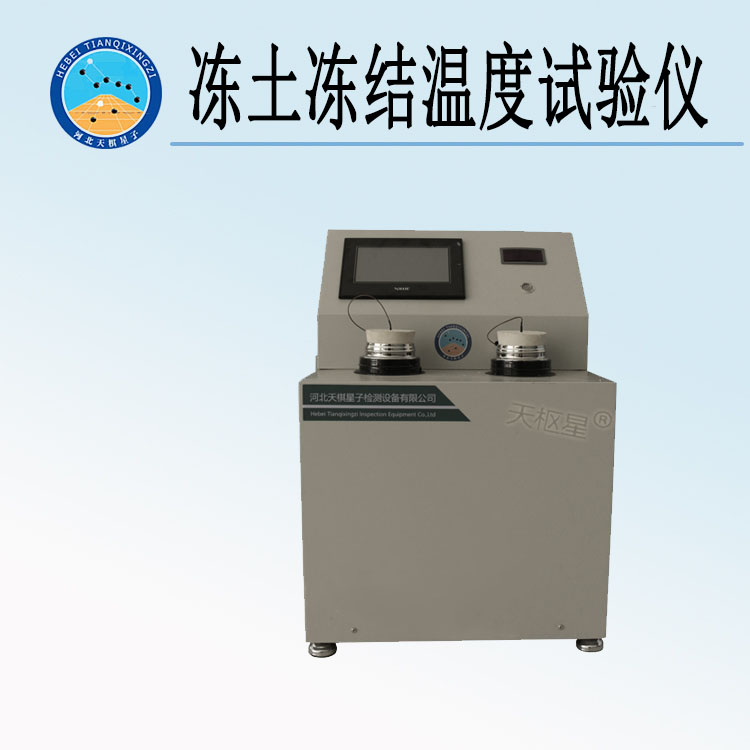

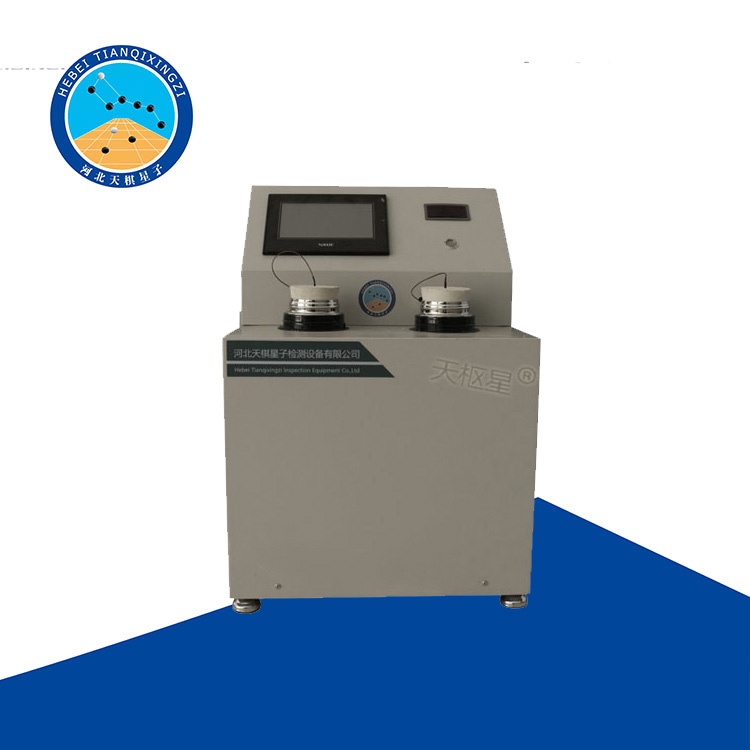

儀器設備包括零溫瓶、低溫瓶、測溫設備及試樣杯等,如圖所示
2.1零溫瓶:容積為3.57L,內盛冰水混合物(其溫度應為0+0.1℃)。
2.2低溫瓶:容積為3.57L,內盛低融冰晶混合物,其溫度宜為-7.6℃。
2.3測溫設備:由熱電偶和數字電壓表組成。熱電偶宜用0.2mm的銅和康銅線材制成。
數字電壓表:量程2mV,分度值為1mV。
2.4試樣杯:用黃銅制成,直徑3.5cm,高5cm,帶有杯蓋。
同產品有以下型號:
TD186-1凍土凍結溫度試驗儀:該產品手動記錄數據,手動計算分析。
TD186-1E自動凍土凍結溫度試驗儀:該產品自動記錄數據,自動計算分析。
TD186-1科研型凍土凍結溫度試驗儀:該產品采用制冷壓縮機與加熱系統,可自由設備低溫瓶的溫度,溫度設定范圍為:-40℃~0℃,用于模擬各種低溫環境下凍土的凍結溫度,是專門用于對凍土的科學研究所使用的專業設備。自動記錄數據,自動計算分析。
3試驗步驟
3.1原狀土試驗
3.1.1土樣應按自然沉積方向放置。剝?nèi)ハ灧夂湍z帶,開啟土樣筒取出土樣。
3.1.2試樣杯內壁涂一薄層凡士林,杯口向下放在土樣上。將試樣杯垂直下壓,并用切土刀沿杯外壁切削土樣。邊壓邊削至土樣達到試樣杯高度,用鋼絲鋸整平杯口,擦凈外壁,蓋上杯蓋,并取余土測定含水率。
3.1.3將熱電偶的測溫端插入試樣中心,杯蓋周側用硝基漆密封。
3.1.4零溫瓶?jī)?nèi)裝入用純水制成的冰塊,冰塊直徑應小于2cm,再倒入純水,使水面與冰塊面相平,然后插入熱電偶零溫端。
3.1.5低溫瓶?jī)?nèi)裝入用濃度2mo1/L氯化鈉等溶液制成的鹽冰塊,其直徑應小于2cm,再倒入相同濃度的氯化物溶液,使之與冰塊面相平。
3.1.6將封好底且內裝5cm高干砂的塑料管插入低溫瓶?jī)?nèi),再把試樣杯放入塑料管內。然后,塑料管口和低溫瓶口分別用橡皮塞和瓶蓋密封。
3.1.7將熱電偶測定端與數字電壓表相連,打開電源開關系統進入開機狀態:
點擊“進入系統”
點擊“啟動”按鈕后系統既進入自動采集程序。

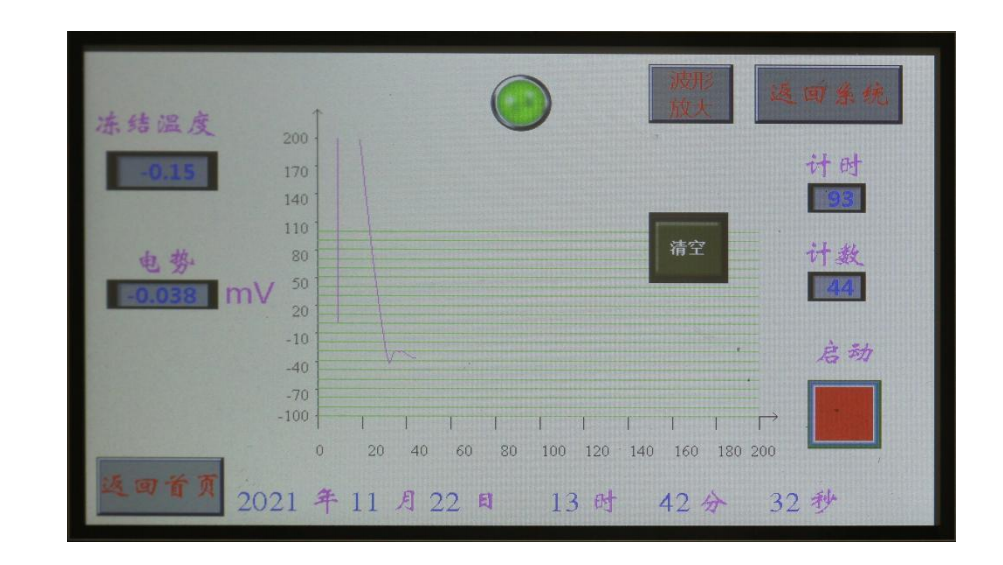

此時點擊“波形”按鈕可進入查看電勢曲線:
系統默認每30s采集一次熱電勢,當電勢值突然減少并連續3次穩定在某一數值(相應的溫度即為凍結溫度),試驗結束。
試驗結束后直接讀取冬季凍結溫度和凍結電勢值即可。
3.2擾動凍土試驗
3.2.1稱取風干土樣,平鋪于搪瓷盤內,按所需的加水量將純水均勻噴灑在土樣上,充分拌勻后裝入盛土器內蓋緊,潤濕24h(砂質土的潤濕時間可酌減)。
3.2.2將制配好的土樣裝入試樣杯中,以裝實裝滿為止。杯口加蓋。將熱電偶測溫端插入試樣中心。杯蓋周側用硝基漆密封。274
3.2.3按本試驗3.1.4~3.1.7的規定進行試驗。
4結果整理
4.1按下式計算凍結溫度:
Tf=V/K
(T0184-1)
式中:Tf——凍結溫度,計算至0.1℃;
V——熱電勢跳躍后的電壓穩定值(V);
K——熱電偶的標定系數(mV/℃)。
4.2繪制溫度和時間過程曲線。
