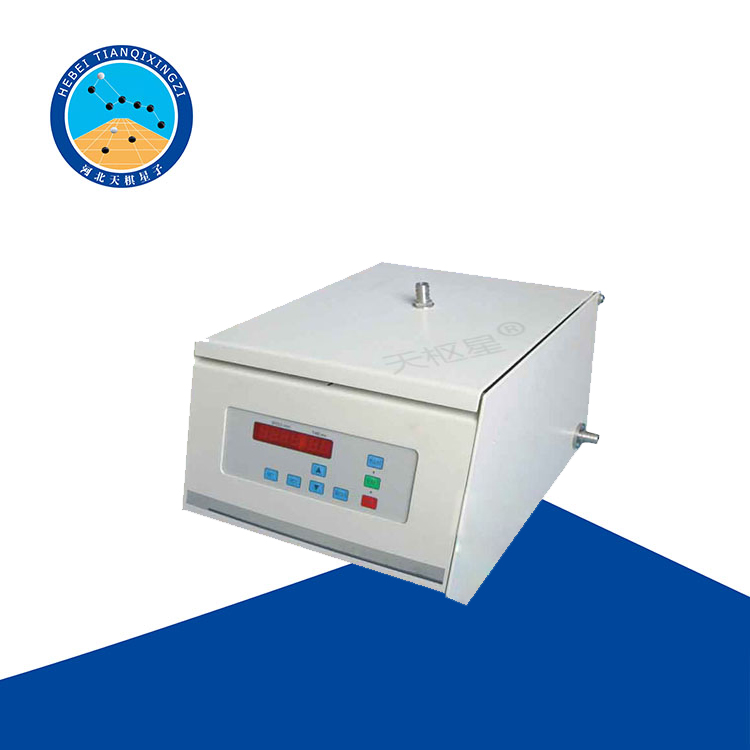

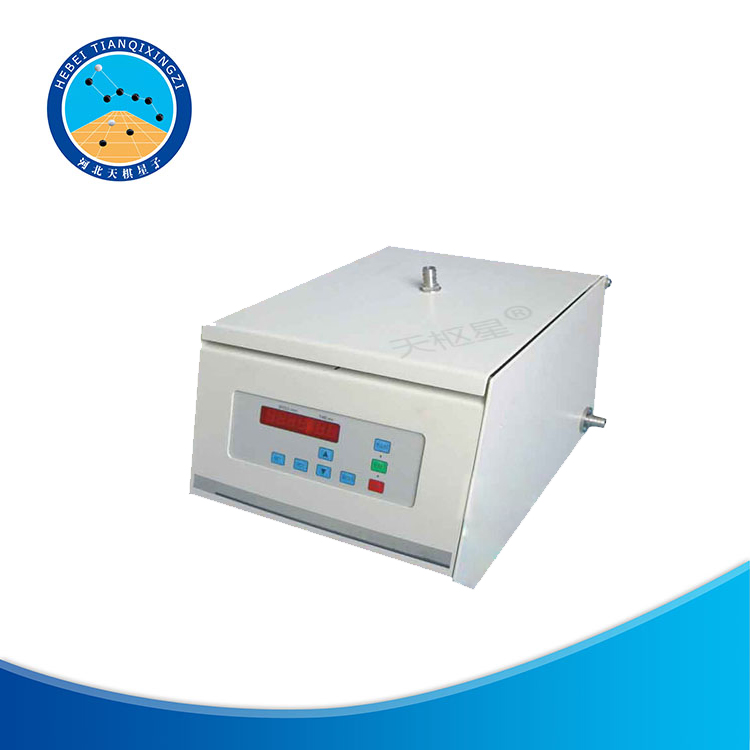

天檢牌TD116-2型電動離心機

一、產品簡介

TD116-2型電動離心機是滄州泰鼎恒業試驗儀器有限公司根據中華人民共和國交通運輸部行業標準JTG  E40-2007《公路土工試驗規程》中T0163--1993 《陽離子交換量試驗--EDTA-銨鹽快速法》開發研制并生產的。該機機殼為鐵殼，表面經噴塑處理，因而剛性好、強度高，耐腐 蝕，其造型簡潔，具有體積小、噪音低、溫升小、使用效率高、安全 可靠等優點，適用于樣品量少、分離步驟多的實驗分析工作，廣泛應用于大專院校、科研院所、制藥、醫療等單位。

本機可在環境溫度為 5—40℃，相對濕度不超過 80％，周圍無導電塵埃、爆炸性氣體和腐蝕性氣體的條件下安全使用。

二、技術指標

1、最高轉速：5000rpm

2、定時范圍：0-99mins

3、最大離心力：4390xg

4、熔斷器規格：10A最大容量

5、電源：220V 50Hz

三、工作原理

離心機是利用離心沉降原理，使溶液中密度不同的細胞（粒子）實現分離、濃縮或提純的。

將裝有等量試液的離心管對稱放置在轉子四周的吊杯（試管）內， 啟動儀器后，電機帶動轉子高速旋轉所產生的相對離心力（RCF）使 試液中密度不同的細胞（粒子）分離，相對離心力的大小取決于試樣 所處的位置至軸心的水平距離即旋轉半徑 r 和轉速 n。

四、操作程序

1 將離心機放置在平臺上，目測使之平衡，用手輕搖一下，檢查離心機是否放置平穩。

２、打開門蓋，將轉子輕輕放到電機軸上，擰緊螺母使轉子與電 機軸緊緊連接在一起（注意動作應小心輕柔，避免大幅度左右搖晃和 上下拉壓，以免損壞電機的柔性支承），然后將吊杯或帶有試管的適配 器放上轉子，完畢輕輕旋轉一下轉子體，轉子應轉動靈活，吊杯（適 配器）在轉子上應傾斜自如，無阻滯和擦碰現象。

3、將離心管放入轉子上的吊杯（試管）內。離心管必須對稱放入，管內試液必須均勻一致，以確保儀器平衡運行。

4、輕輕關上門蓋并檢查門蓋是否確已鎖好（關上后輕輕用力掀門蓋，門蓋掀不開）。

5、插上電源插座，按下電源開關。

6、設置轉子號、轉速、時間、

每按一次〈選擇鍵〉，轉子、轉速、時間窗口的數碼管依次閃爍，

正在閃爍的窗口即為進入設置的窗口。

（1）設置轉子號：按〈選擇鍵〉，當轉子窗口數碼管閃爍時，即 進入轉子號設置，再按〈加〉或〈減〉鍵選擇本次運行的轉子號。 特別提醒：設置的轉子號必須與所使用轉子的配置規格相符（不同的轉子號其升速曲線各不相同，最高限速也不一定相同）。轉子號與轉子規格之間的對應關系見本《說明書》【技術指標】中〈配用轉子〉一欄。

（2）設置轉速：按〈選擇鍵〉，當轉速窗口數碼管閃爍時，即進 入轉速設置，再按〈加〉或〈減〉鍵確定本次運行的轉速。 特別提醒：本機所配的水平轉子與不同的適配器組成的幾種配置規格都有各自的轉子號及最高限速，用戶在設置轉速參數時必須嚴格遵守

【技術指標】中〈配用轉子〉欄內的限速規定，嚴禁超速運行，以確保操作安全。

（3）設置時間：按〈選擇鍵〉，當時間窗口數碼管閃爍時，即進

入時間設置，再按〈加〉或〈減〉鍵確定本次運行時間。

（4）上述每個步驟完成時，均應即時按下〈認可鍵〉予以確認，

否則所設置數值在閃爍 8 秒后將自動消除恢復原值。

7、以上設置經核對無誤后，按〈啟動〉鍵啟動儀器運行。

運行過程中如要知道離心力大小，按一下〈轉速/離心力〉鍵，黃燈亮，窗口顯示當前轉速下的離心力，再按此鍵恢復為轉速顯示。

8、運行時間倒計時到“0”時，離心機將自動停止，當轉速為 0 時，蜂鳴器鳴叫，按下〈認可〉鍵可取消鳴叫。運行過程中遇緊急情 況按〈停止〉鍵，離心機停止運轉時蜂鳴器不響。

9、當確認轉子完全停轉后，方可打開門蓋，小心取出離心管，完成整個分離過程。

10、關閉電源開關，切斷離心機電源。

五、注意事項

1、為確保安全和離心效果，儀器必須放置在堅固、防震、水平的臺面上，并確保四只機腳均衡受力。

2、離心管必須對稱放置，管內溶液必須均勻一致以確保平衡運行。連接轉子與電機軸的螺帽必須擰得很緊。

3、運轉過程中不得移動離心機，嚴禁打開門蓋。

4、在電機及轉子未完全停止的情況下不得打開門蓋。

5、儀器必須有可靠接地

6、分離結束后，應及時將儀器擦拭干凈，同時關閉電源開關并切斷電源。

7、取出轉子時應十分小心，正確的方法是用非金屬工具（如起子柄）伸到轉子下面從多處輕輕向上敲擊轉子體，反復進行直至震松轉 子體與電機軸之間的連接。嚴禁松開螺帽后就直接用手硬向上拉拔， 以免損壞電機的柔性支承。

8、應經常檢查轉子及離心管是否有裂紋，老化等現象，如有必須 立即更換。

說明：本儀器電子門鎖設有停電開啟結構，如遇突然停電，只需一手輕按門蓋，另一手將儀器左側小拉手輕輕向外拉即可打開門蓋。

六、保修說明

本儀器保修半年，在保修期內，如屬人為因素造成儀器損壞，需本公司修理的需支付適當?shù)男蘩碣M(fèi)。具體見保修卡。
