一、 用途

水泥膠砂振實臺是為我國水泥膠砂強度檢驗方法等同采用 ISO679 國際標準而設計。該儀器符合 JC/T 682、GB/T17671,ISO679《水泥膠砂試體成型振實臺》標準要求，用于水泥強度檢驗的專用設備。

二、 技術參數

1、臺盤（包括臂桿、試模壓框等）的總質量 13.75 ㎏±0.25 ㎏

2、振動部分總重量 20kg±0.5kg

3、振幅（落距） 15mm±0.3mm

4、振動 60 次的時間 60 秒±2 秒

5、臺盤中心至臂桿軸中心距 800mm

6、電機轉速 60 轉/分

7、電機功率 200W

8、電源 AC220V 50Hz

9、外形尺寸（長×寬×高） （1240×570×580）㎜

10、凈重 ≈80 ㎏

三、 工作原理

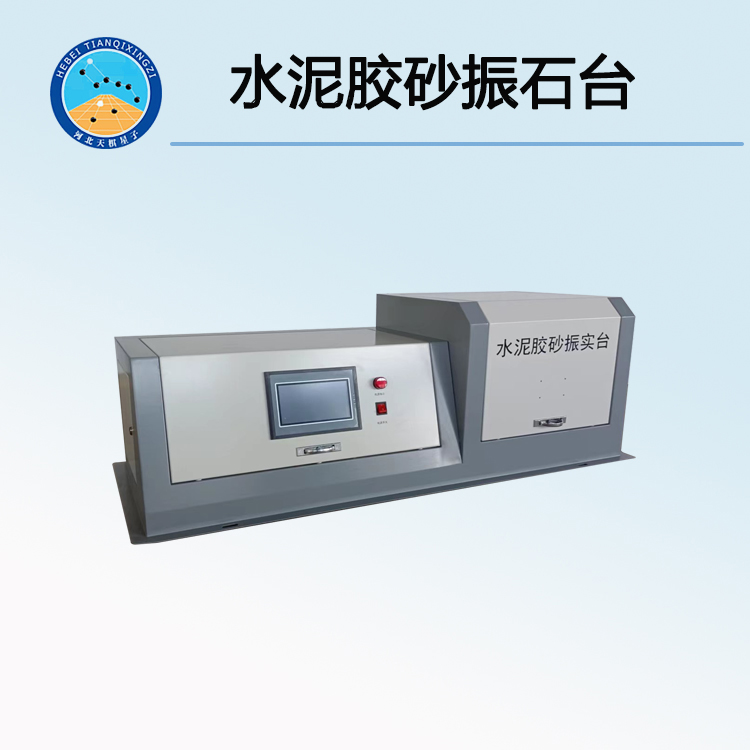

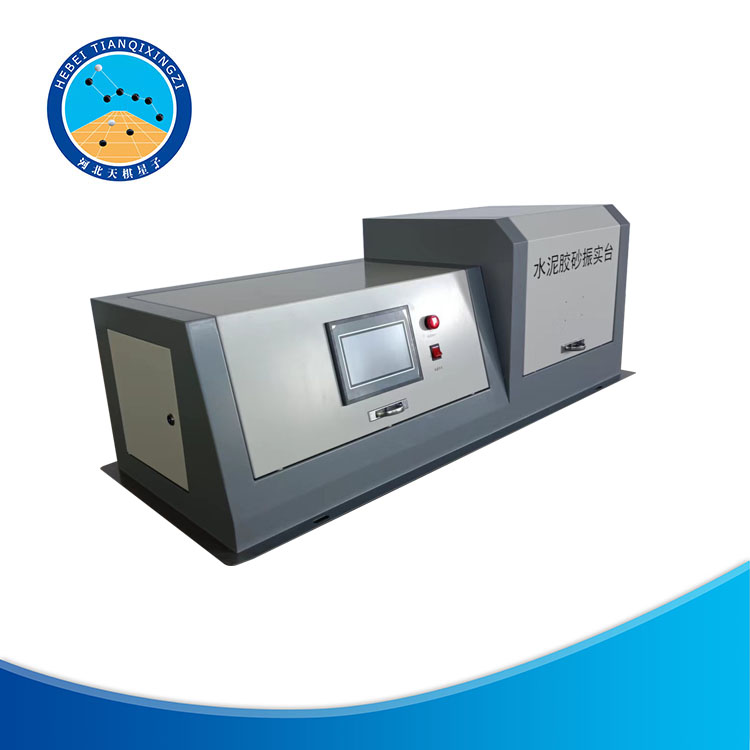

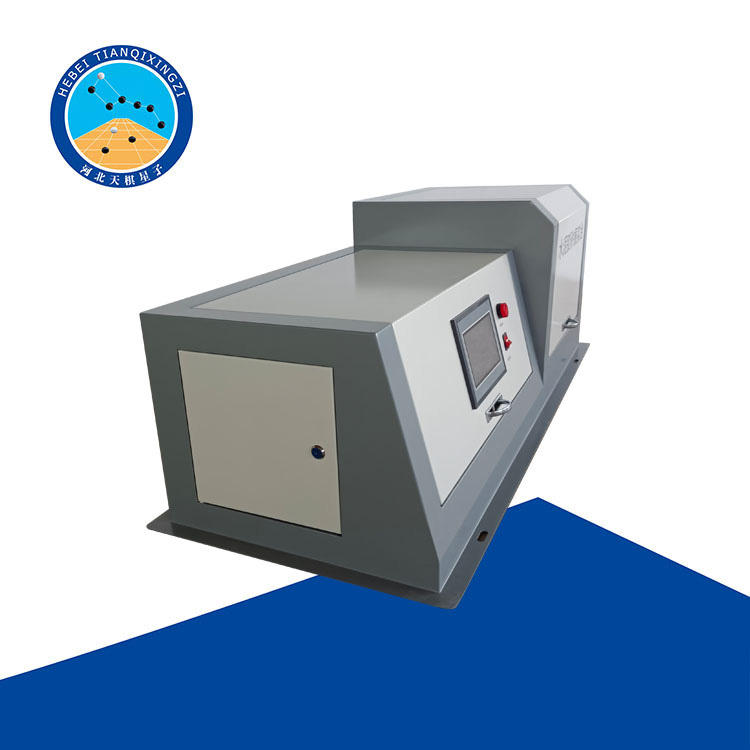

該設備主要由臂桿，前后機架，臺面，電機，接近開關及程控系統組成，見圖二。工作時由電機帶動凸輪轉動，使振動部件上升運動，升到定值后落下，而產生的振動使水泥膠砂在力的作用下振實，該儀器采用液晶觸摸屏控制，60 次后自動停止。

四、 安裝

振實臺的正確安裝對試件的制作和試驗結果至關重要，安裝時請按以下步驟進行。

1、按國家標準 GB/T17671 中的 4.2.5 要求、振實臺安裝在高度約 400mm 的混凝土基座上?；炷馏w積約為 0.27m3、重約 650kg。需防外部振動影響振實效果時，可在整個混凝土基座下放一層厚約 5mm 天然橡膠彈性襯墊。并注意機體應有良好的用電安全接地。

2、將振實臺用地腳螺釘固定在基座上，安裝后成水平狀態，可用高度尺校正振實臺臺面四角的高度差在 1mm 以?xún)?nèi)，長度方向水平在 0.5mm 以?xún)?nèi)、儀器底座與基座之間安鋪一層新鮮厚砂漿以保證它們完全接觸。同時也可用此方法調整臺面和臂桿呈水平。

3、待水泥膠砂凝結硬化后擰緊地腳螺釘，注意擰緊力應基本一致，防止設備變形，然后將圖 2 所示中臺面（7）抬起，凸頭（8）與定位套（10）不應有卡阻現象，若發現有卡阻現象，一般是水平未校準、應尋找原因后校準
