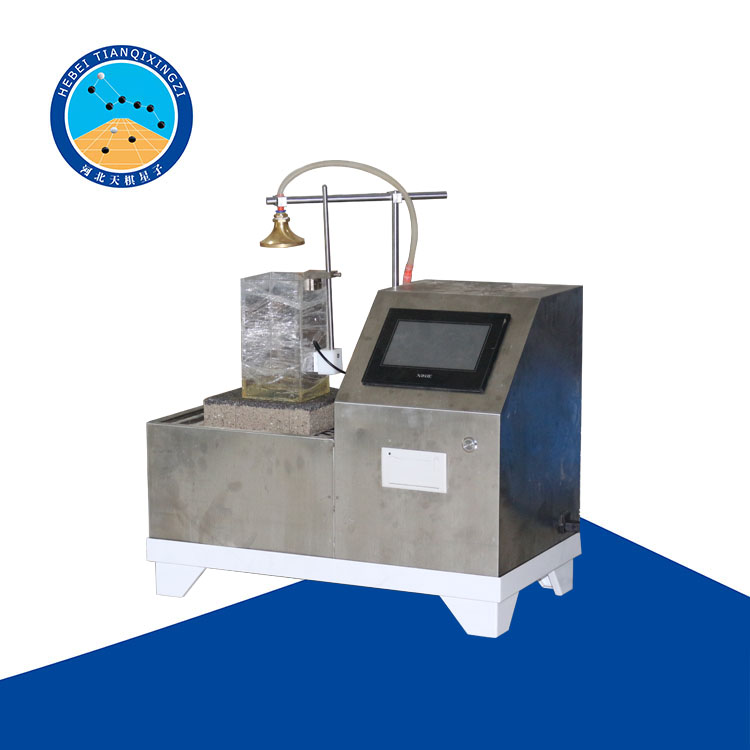

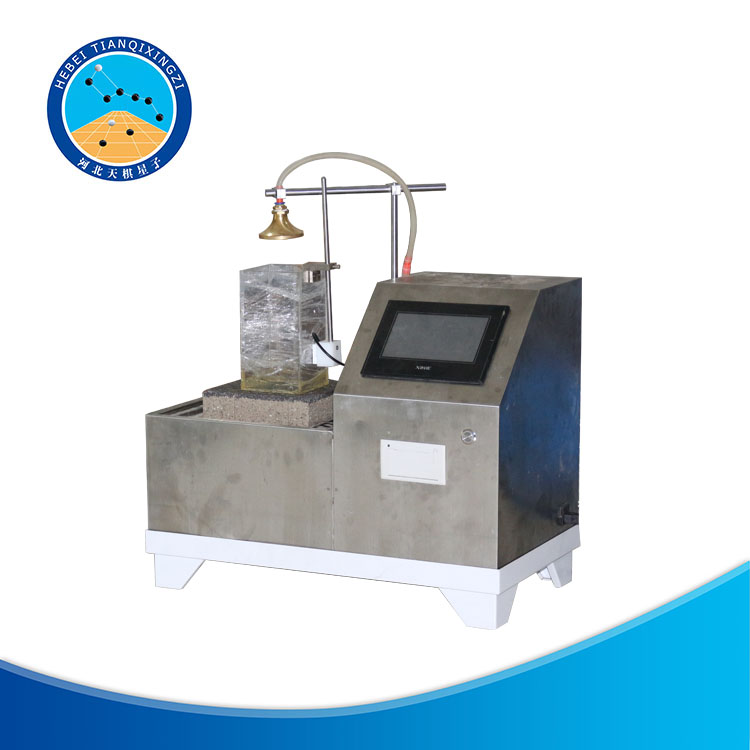

TDJG376-T2型砂基透水磚透水速率測試儀

一、產品簡介

砂基透水磚透水速率測試儀是河北天棋星子檢測設備有限公司根據中華人民共和國建筑工業行業標準JG/T376-2012《砂基透水磚》研發生產的。

該試驗儀器通過程序控制模擬小于到暴雨的水流量測試砂基透水磚的透水速率測試或者是有相同試驗要求的模擬試驗。

二、主要技術參數

1、精度：0.01ml/min·cm²

2、防水罩面積：10×10cm

3、電壓功率：220V 200W

4、外形尺寸：64×40×57cm

5、凈重：15kg

三、結構說明

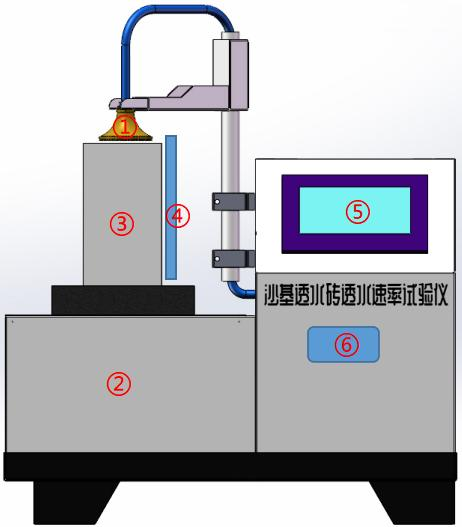

1、噴淋系統；2、水槽；3、防水罩；4、液位采集；5、觸摸屏幕程序控制6、打印機

四、使用方法

1．設備安裝時應調好水平。

2．試樣經過預處理，準備好以后，依次在測試儀水池里面加入清水。蓋上水池蓋。上面放置試樣，阻水罩，然后用密封膠將阻水罩四周密封，調整好噴頭位置，將液位感應器固定在阻水罩側壁(水位高度可任意設置)。

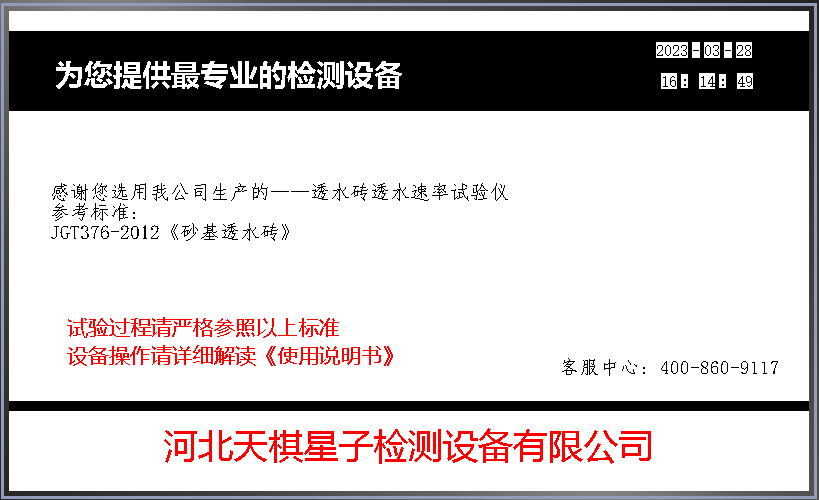

    3.插上電源，打開電源開關，控制系統自動啟動并進入登錄界面。

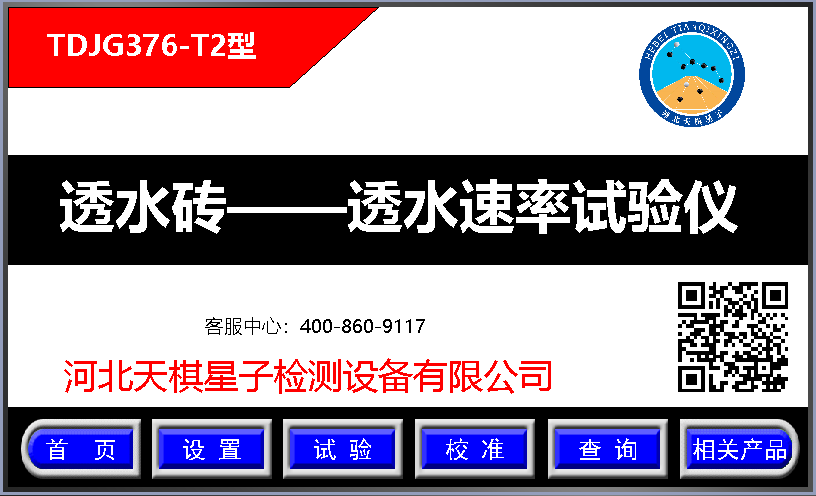

5秒后自動跳轉至

1．流量校準

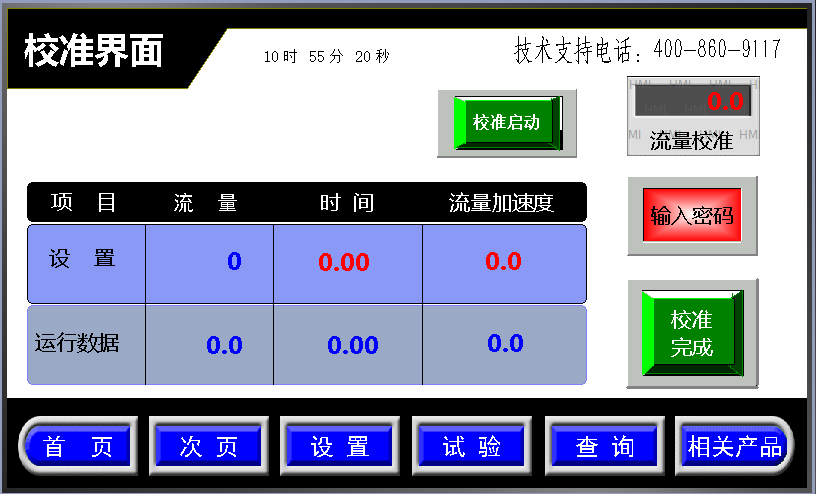

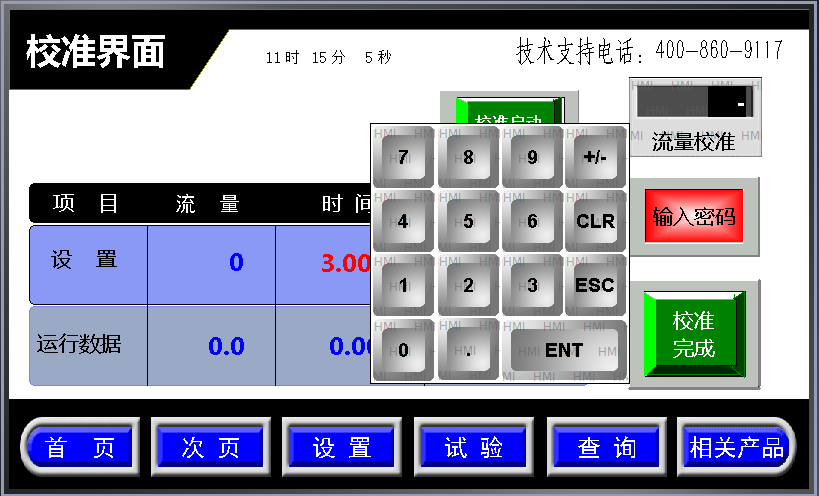

設備運行一段時間后就得重新校準，點擊“校準”進入校準界面

界面中數字為紅色的均為可編程內容。先設定時間和流量加速度。

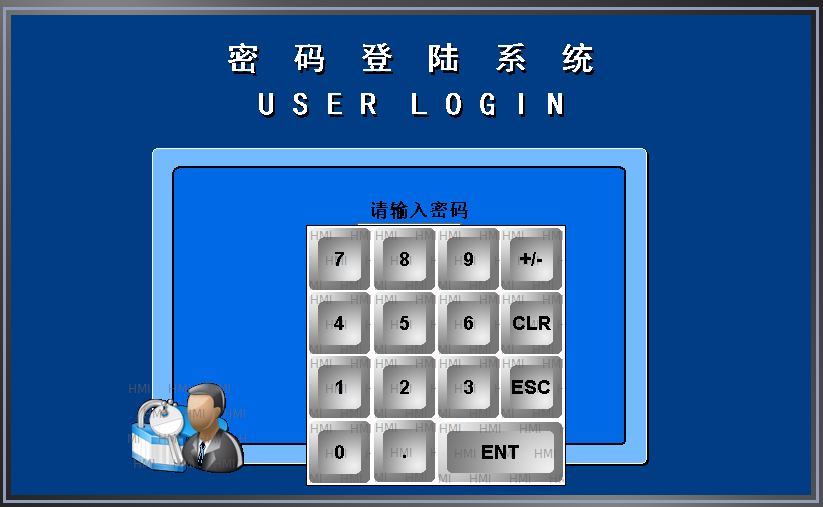

擊“校準啟動”按鍵，校準過程結束后點擊“輸入密碼”按鍵

輸入：666888。按“ENT”確認。

在“流量校準”修正流量的誤差值?！?/-”鍵可切換正負值。按“ENT”確認。關閉密碼，按“校準完成”。

1．試驗設置

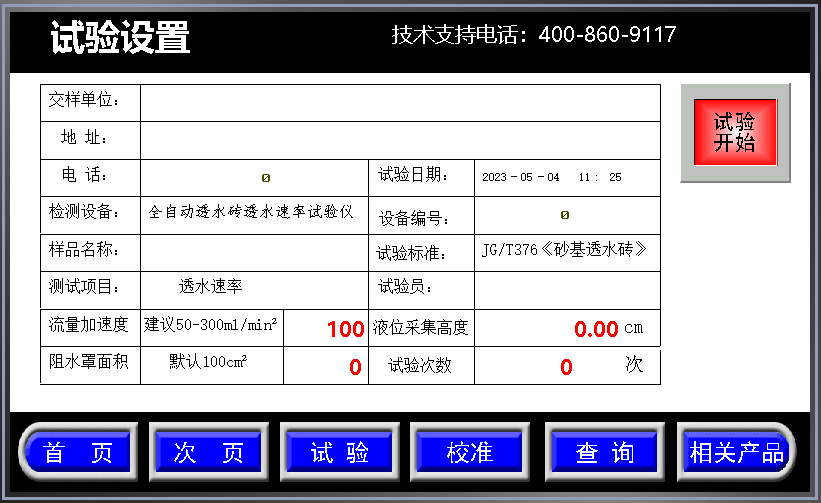

點擊“設置”鍵，進入試驗設置界面

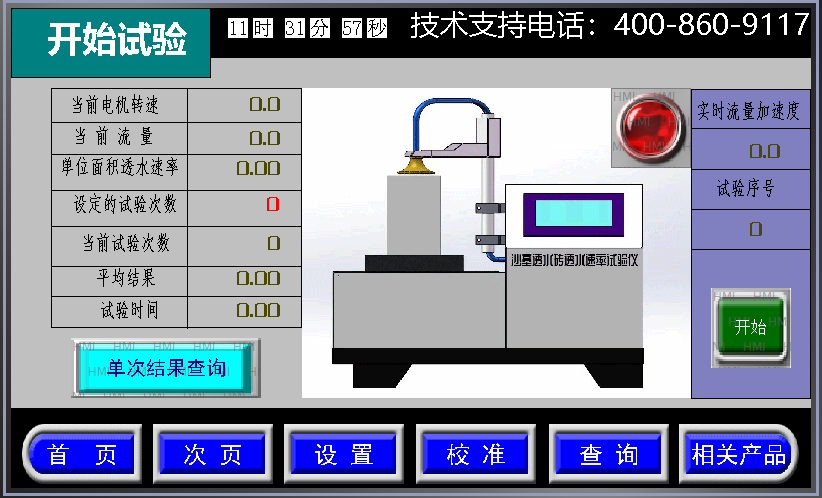

點擊各個需要設定的位置即可彈出輸入鍵盤。液位采集高度傳感器可以隨意設置。應經過一次模擬試驗后，請觀察阻水罩上的真實高度來確認應該輸入的液位高度數值。界面中數字為紅色的均為可編程內容。設置完成后點擊“試驗開始”按鈕。進入開始試驗界面

按上述要求做好后點擊“開始”鍵，設備按照流量加速度的數值運行，并顯示流量，流速，當阻水罩內的液位到達感應液面后，設備發出蜂鳴聲，并關閉設備運行，此時記錄公式所需的各項數值，自動計算結果。

點擊“單次結果查詢”

1．查看單個試件的試驗結果。如果在某一次試驗過程中出現失誤的話可立即刪除該次試驗。其他試驗不影響最終試驗結果。完全試驗結束后點擊“平均結果存儲”

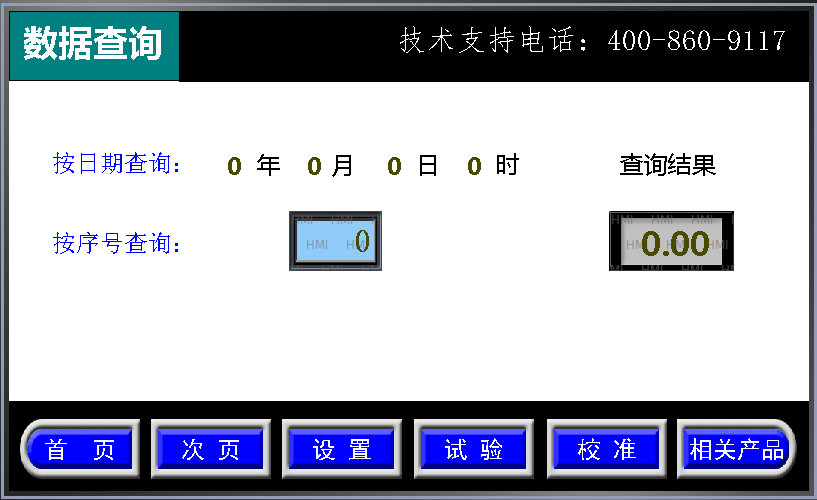

2．點擊“查詢”按鈕進入數據查詢界面

可依次查詢以往的試驗數據，最多能存貯10組數據。

五、注意事項

1、使用有接地的電源。試驗完成后將水排空并擦干存放。

2、水槽內過濾網要常清理干凈。

3、為延長蠕動泵的軟管受命，請不要用含有泥砂的水。

六、裝箱單

1．試驗主機1臺；

2．水池蓋板1個

3．校準水盒1個；

4．220V電源1根；

5．阻水罩1個；

6．說明書1份；

7．合格證1份。
