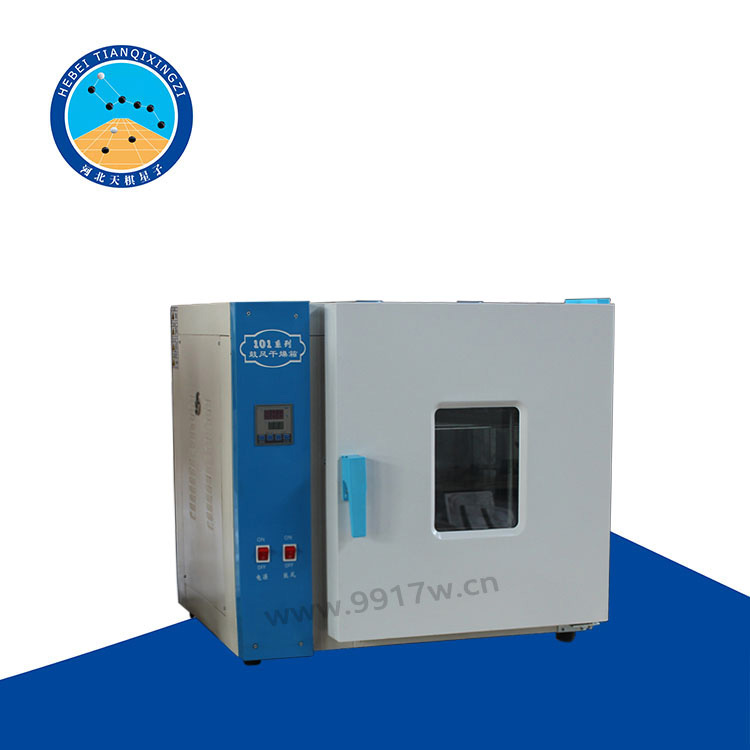

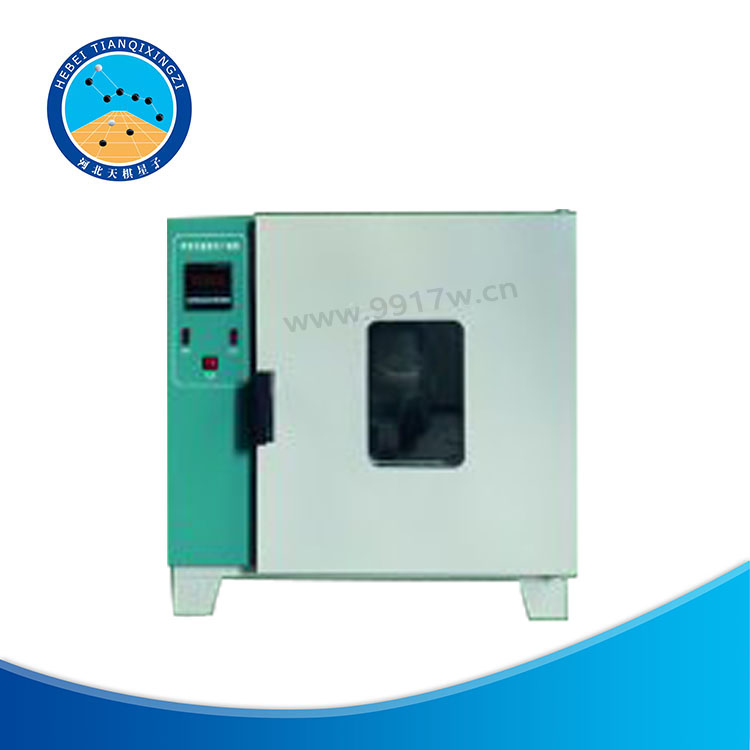

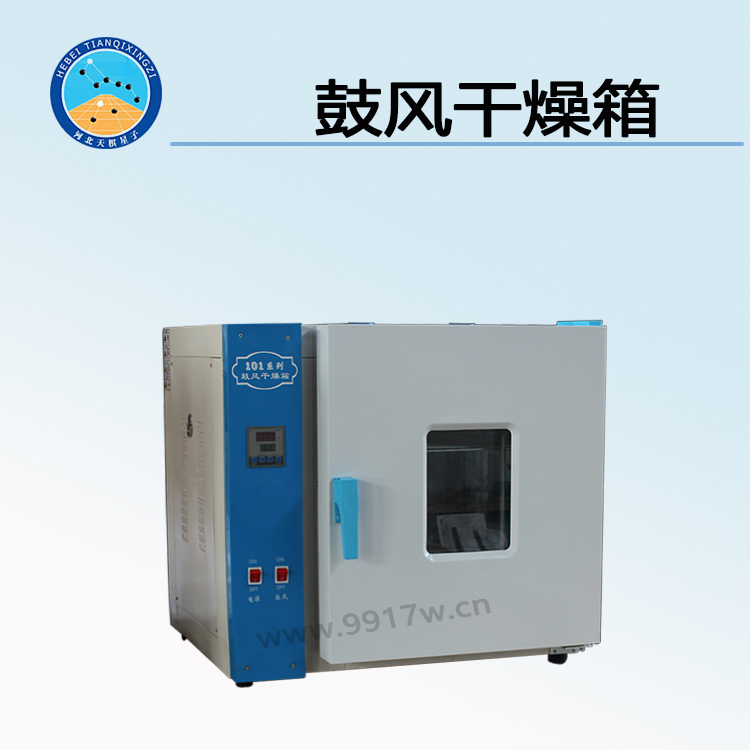

TD101系列鼓風干燥箱

一、產品簡介與適用范圍：
本公司生產的系列干燥箱，其控制儀表分為數顯式，具有控溫準確、操作方便、噪音小、無黑煙，使用壽命長等優點。
二、主要技術數據：

備注型號說明：TD（天棋）101（鼓風干燥箱）B（不銹鋼內膽）

如：TD101-1B型即為：工作尺寸為350*350*350的不銹鋼內膽鼓風干燥箱

三、結構概述：
101型干燥箱，外殼采用優質冷軋鋼板制成，表面噴塑處理。工作室采用優質冷軋鋼板制造，工作室上方設有可調式換氣閥，保溫層采用優質保溫棉作填充隔熱，箱門設有雙層鋼化玻璃觀察窗，能清晰的觀察到工作室內被加熱物品。工作室與箱門間用耐高溫硅橡膠密封。電源、鼓風、加熱（一組或二組）等開關和控溫儀表均集中安裝于箱體前面控制面板上，以便于調節和操作。101型鼓風干燥箱加熱系統由電加熱器、鼓風機、強循環風道結構和溫度控制儀表組成。
四、使用方法：
1、安裝與調試
（1）將本儀器置于室內干燥處的平臺或工作臺上，并處于狀態，在電源線路中安裝插座和漏電保護開關，并安裝接地線。
（2）將需干燥的物品放入箱內，關好箱門，接通電源，打開電源開關，指示燈亮，表示工作正常，儀表顯示工作室溫度，然后將控制儀表旋鈕或撥碼開關調節到所需溫度，同時打開加熱開關和鼓風開關，工作室內開始加熱，控制儀表上綠燈亮表示通電升溫紅燈亮表示斷電保溫，紅綠燈交替變化表示進入恒溫狀態，鼓風機工作，使工作室內空氣循環流通，更加提高了工作室內溫度的均勻度（只限于101型）。

2、儀表使用方法
（1）普通數顯儀表使用方法：
例如需加熱到100℃，先把所加熱物品放置箱內隔板上，并把箱門關好，接通電源，打開電源開關，當儀表顯示出數字后，則把撥碼開關調節到100℃上（注：這時，儀表上ON綠燈亮，表示升溫開始）并把鼓風開關與加熱開關打開，等到顯示值與設定值一致時則進入恒溫狀態，如果顯示溫度與實際溫度出現誤差時，可適當調節“RST”旋鈕，改變時間比例的通斷周期時間，使設定和顯示基
本一致，如需改變設定溫度可隨時調節撥碼開關，工作完畢后，將加熱開關及電源開關關閉即可。
（2）儀表使用方法：
a.接通電源，打開電源開關，加熱開關，鼓風開關，儀表上排顯示工作室溫度。下排顯示設定溫度。然后按動SET鍵，使上排顯示，按▲或▼設定所需溫度，再按SET鍵保存設定值。此時升溫開始，OUT指示燈忽亮忽熄，等到顯示值與設定值基本一致時，則進入恒溫狀態。
b.儀表自整定功能：按▲鍵5秒自整定開始AT燈閃，自整定結束后AT燈滅，得出一組能克服超溫的PID參數。
c.時間功能：
按▲鍵10秒，總通電時間顯示分鐘，5秒后自動恢復。
d.設定定時功能：
按SET鍵10秒，出現第二菜單。儀表上排顯示下排設定時間分鐘。測量溫度達到設定溫度后，方能啟動定時功能。當儀表所需要的時間到后，下排顯示熄滅輸出功能停止。如果要恢復設定控制時間應先關機再通電開機。設置為0時儀表取消定時功能，連續輸出。
e.設定參政表：
五、注意事項
1、本儀器外殼必須有效接地。
2、本儀器應放置在具有良好通風條件的室內，室內相對濕度不大于85%，其周圍不要放置易燃易爆及腐蝕性物品。
3、本儀器無防暴裝置，工作室內不能放置易燃易爆物品。
4、工作室內物品擺放切勿過擠，不得大于隔板面積的70%，以便于熱量
循環，使物品受熱均勻。
5、箱內外應保持清潔，長期不用應蓋好防塵罩，并在電鍍件上面涂抹機油，放置干燥的室內。
6、使用過程中，應適當打開換氣閥，放掉潮濕氣體。溫度變化異常，應及時停機檢查。
7、鼓風機應間歇工作。
8、放置物品應切斷電源。
9、嚴禁將物品放置爐絲蓋板上。
六、故障檢修
1、打開電源，電源指示燈不亮，檢查電源線路及開關，保險有無斷路現象。
2、打開加熱開關，儀表不顯示升溫（綠燈不亮）工作室內不升溫，是加熱器或及連接線路斷路，應檢查維修或更換。
3、儀表顯示溫度高出設定值很多，而且一直不降，或關掉電源開關，也繼續加熱，是可控硅擊穿或控溫儀壞，應及時更換。
七、隨機附件：
1、試品托盤（網架）2塊
2、說明書1本
八、電器原理圖
101-1、-2、-3、-4、-5鼓風干燥箱電器原理圖

K電源開關;k1加熱開關；k2鼓風開關；V1V2可控硅；RT傳感器；
TK溫控儀;D1D2觸發元件；RL1RL2加熱器；M鼓風機；FU熔斷器；
！線路如有改動不另行通知。
