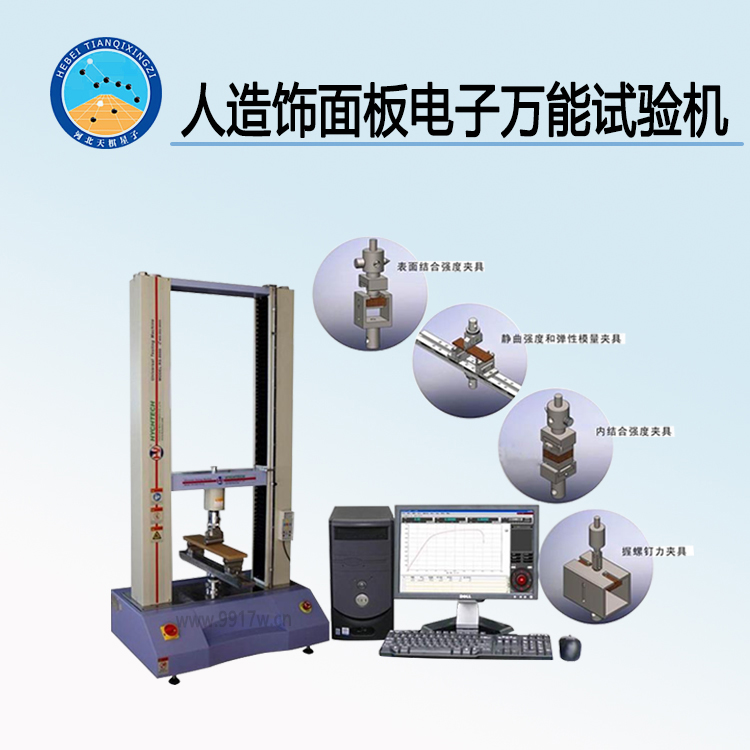

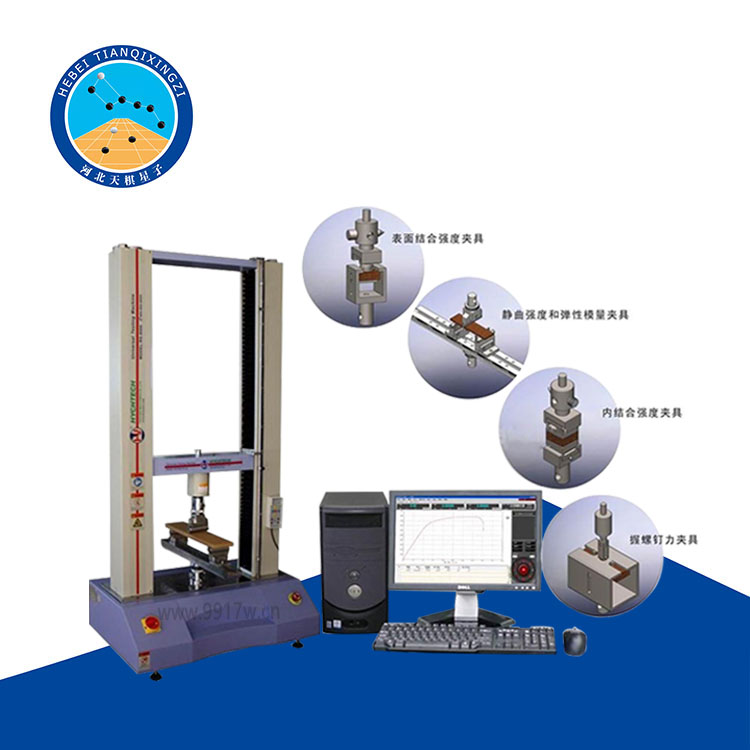

TDSB-WS3型人造飾面板電子萬能試驗機

一、TDSB-WS3型人造飾面板電子萬能試驗機產品簡介：
TDSB-WS3型人造飾面板電子萬能試驗機是河北天棋星子檢測設備有限公司根據國家標準GB/T2406規定的技術要求研制的，該產品可以適用于檢測人造飾面板在承受最大載荷時的彎矩和抗彎模量比及人造飾面板的拉伸試驗。
二、TDSB-WS3型人造飾面板電子萬能試驗機技術指標：
1、大試驗力（kN）：10kN
試驗機測量精度：1級（標準版）/0.5級（專業版）
有效測力范圍： 2%-100%FS/（0.5級精度為0.4%-100%）
分辨力： 1/300000
示值相對誤差：±1%/（0.5級精度為±0.5％）
2 、試驗速度
速度調節范圍：0.005～500mm/min（無級調速）/ （可根據客戶要求選擇）
準確度：優于示值的±1％
力控速率控制范圍：0.005—5%FN
力控速率控制精度:速率<0.05FN/s時，為±2%設定值以內；
速率≥0.05FN/s時，為±1%/（0.5級精度為±0.5％）設定值內
變形速率控制范圍:0.005—5%FN；
變形速率控制精度:速率<0.05FN/s時，為±2%設定值以內；
速率≥0.05FN/s時，為±0.5%設定值內
3、位移（移動橫梁）
測量范圍：0～999mm
分辨率：0.001mm
測量精度：優于示值的±1%
4、變形
大變形測量范圍：10-800mm(或根據用戶需要)
小變形測量范圍：標距：50mm,最大變形量：15mm(或根據用戶需要)
有效測量范圍：2%～100%FS
分辨力：0.01mm
示值相對誤差：±1%
5 試驗空間
有效拉伸空間：700mm(或根據用戶需要)
有效壓縮空間：700mm(或根據用戶需要)
有效試驗寬度：400mm(或根據用戶需要)
6 工作環境：室溫10～35℃，濕度20%～80%。

三、TDSB-KZ2型人造飾面板三點彎曲試驗步驟：
1按照試驗要求制作試件：試件尺寸長：（試件厚度*20+50）mm；寬b=(50±1)mm。
對于管孔平行于試件長度的孔狀、蜂窩狀等空心結構板，試件寬度至少為各管孔截面單元寬度的兩倍（即兩倍管徑加兩個壁板厚度），試件有一對稱的橫斷面見圖9。若試件管孔垂直于試件長度.加荷輥應位于壁板正上方。單位為毫米。
測定靜曲強度時如果試件撓度變形很大而試件并米破壞,則兩支座間距離應減小，但不得小于100mm。檢測報告中應寫明試件破壞時的支座距離。如果發生此類情況，則應重取試件測定。
膠合板類試件應沒冇明顯影響其強度的特征。
2試件平衡處理
必要時，將試件置于溫度（20±2)℃、相對濕度（65±5)%環境中至質量恒定。相隔24h兩次稱重結果之差不超過試件質量的0.11%，即視為質量恒定。
3方法
3.1測量試件的寬度和厚度（見4.1)。寬度在試件長邊中心處測厚度在試件對角線交叉點處測量。
3.2調節兩支座跨距至少為試件基本厚度的20倍.最小為100mm,最大為1000mm。測量支座間的中心距,精確至0.5mm。
3.3試件平放在支座上,試件長軸與支承輥垂直,試件中心點作加荷輥下方（見圖8)。
3.4在整個試驗中恒速加載。調整加載速度，以便在（60±30)s內達到最大載荷。在試件中點(在加荷輥正下方）測量試件的撓曲變形.精確至0.1mm.并根據變形和相應的載荷值繪制載荷-撓度曲線圖.載荷精確至測量值的1%。如果撓度變形測得的坫增M讀數,則至少取6對載荷-撓度值
3.5記錄最大載荷，精確至測量值的1%。
3.6根據板的縱橫向.取兩組試件進行試驗。在每組試件內，測試時一半試件正面向上,一半試件背面向上。
5結果表示
1靜曲強度
1.1試件的靜曲強度σb，按式（6)計算，精確至0.1MPa:
σb=（3×Fmax×l1）/（2×b×t2）
式中：
σb——試件的靜曲強度,單位為兆巾[i(MPa):
Fmax——試件破壞時員大載荷.單位為牛頓（N):
l1——兩支座間距離,單位為毫米;
b——試件寬度.笮f>):為毫米:
t——試件原度m毫米
1.2—張板付組試件（見1.7.1.6)的靜曲強度組內仝部試件靜曲強度的算數平均值,精確至0.1MPa。
2彈性模量
2.1試件的彈性模量按式（7）計算，精確至10MPa:
EL=l1/（l×b×t）?（F2-F1）/（a-a1）
式中：
EL——試件的彈性模量，單位為兆帕
l1——兩支座間距離，單位為毫米:
b——試件寬度，單位為毫米:
t——試件厚度，單位為毫求;
F2—F1——在載荷-撓度曲線中直線段內載荷的增加（10.F值約為最大載荷的10.F約為最大載荷的10%）單位為牛頓（N);
a2-a1——試件中部變形的增加量,即在力F2-F1區間試件變形位為毫米:
圖10彈性變形范圍內的載荷-撓度曲線
2.2 —張板每組試件（見1.7.1.6)的彈性模量是同組內全部試件彈性模量的算術平均值.精確至10MPa。
