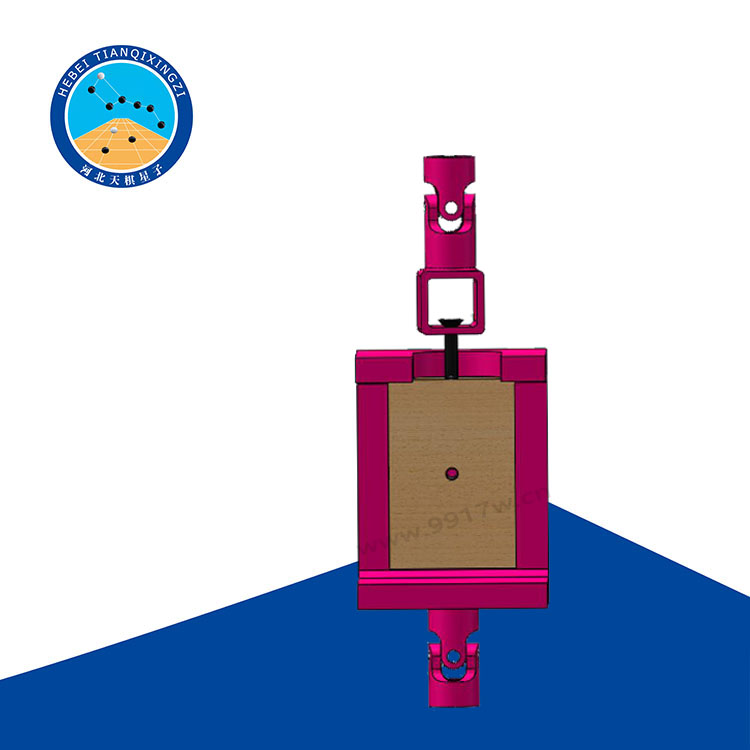

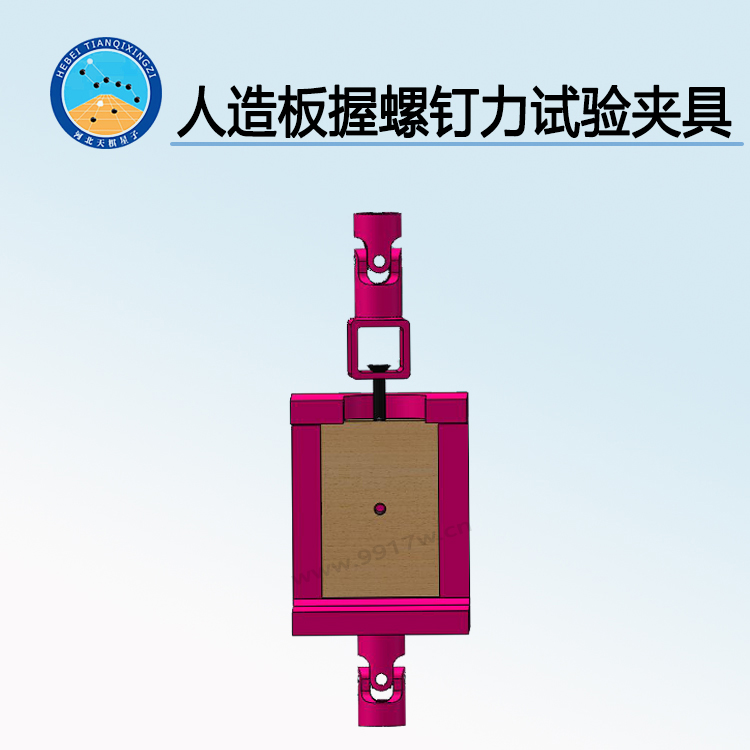

TD17657-WD型人造板握螺釘力試驗夾具

TD17657-WD型人造板握螺釘力試驗夾具是滄州泰鼎恒業試驗儀器有限公司根據國家標準GB/T2406規定的技術要求研制的，該產品適用于厚度不小于15mm的板材握釘力試驗。本方法適用于浸漬紙層壓木質地板。

4.21 握螺釘力測定

4.21.1 原理

確定拔出擰入規定深度的自攻螺釘所需的力。

4.21，2 儀器和設備.

4.21.2.1 萬能力學試驗機，可通過專用卡具對螺釘頭施加軸向載荷.載荷量程為0N~2 500 N.測量精度為載荷值的 1%.

4.21.2.2 專用金屬夾具（圖 27）。

4.21.2.3 游標長尺，分度值0.1 num.量程0 mm～150 mm。

4.21.2.4 臺鉆。

4.21.3 試件

4.21.3.1 試件尺寸

長l=175mm;寬=50mm.

厚度不小于 15mm的試件可直接測定板而和板邊握螺釘力。若試件厚度不足1mm，只測定板簡操螺釘力，此時可用兩個或多個試件按合成1件.使總厚度不小于15 nm。

4.21.3.2 試件平衡處理

必要時.將試件（或膠合在一起的試件）置于溫度（20±2）℃ 、相對濕度（65±5）%環境中至質量恒定。相隔 24 h兩次稱重結果之差不超過試件質量的 0.1即視為質量恒定。

4.21.4 方法

4.21.4.1 測試板面握螺釘力時，在試件表面中心點.先用φ（2.7-α.1）mm鉆頭鉆導孔，導孔深為19 mm。螺釘采用（B84-ST1.2×38-C-H或（B846-ST I.2×38-C-H自攻螺釘-螺釘長38 mm，外徑4.2nn（圖28）。擋入螺釘，擰入深度為（150±5）mm.護進的螺紋為全螺紋-圖中v為不完全螺紋.長度 3.7 mm。異孔及擰入的螺釘必須保持和板面垂直。

4.21.4.2 試件扳邊握螺釘力，在試件相鄰兩側而中心點處測定，導孔及螺釘擰入深度同A.21.4.1。試件厚度小于 15 mm 時不測定板邊握螺各力.

4.21.4.3 如果螺釘?shù)男腥松疃瘸^ 15mm.試件作廢.應承取試件進行試驗。

4.21.4.4 擰好螺釘后.應立即進行拔釘試驗。金屬專用夾具（圖27）和試件接觸的表面與試驗機拉伸中心線垂直.螺釘與試驗機拉仲中心線對中（圖 29），撥釘時應均勻加載荷.從加荷開始在（60±3）s內達到最大載荷 .記下最大載做值.精確至 16 N。

4.21. 4.5 螺釘不得重復使用

4.21.5 結果表示

4.21，5.1 每個試件的板面搓螺釘力是最大拔釘力，每個試件的板邊握螺釘力是?個螺釘最大拔釘力的算術平均值、精確至1） N.

4.21.5.2 一張板的板面握螺釘力是同-張板內全部試件板面握螺釘力的算術平均值，精確至10N;一張板的板邊握螺釘力是同一張板內全部試件板邊握螺釘力的算術平均值，精確至 10N。
