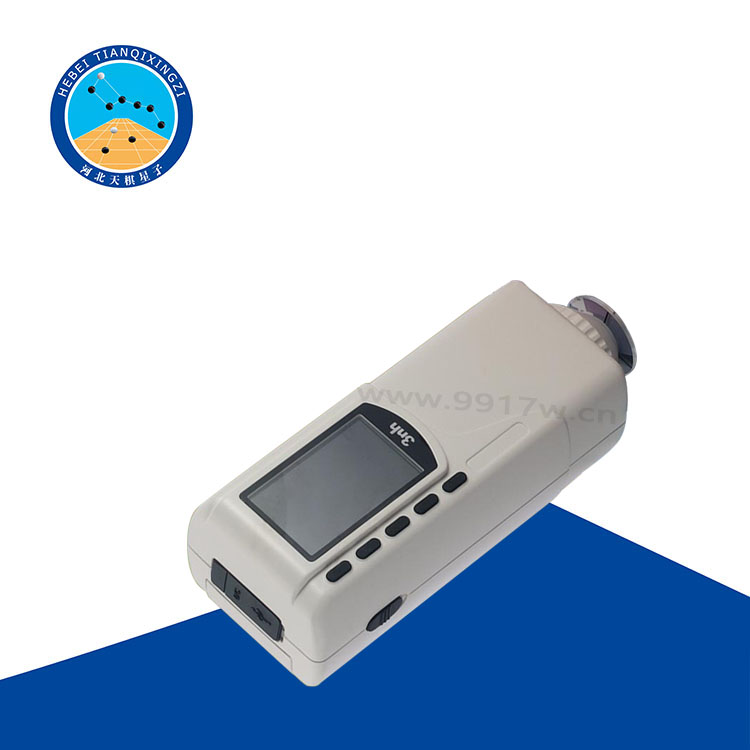

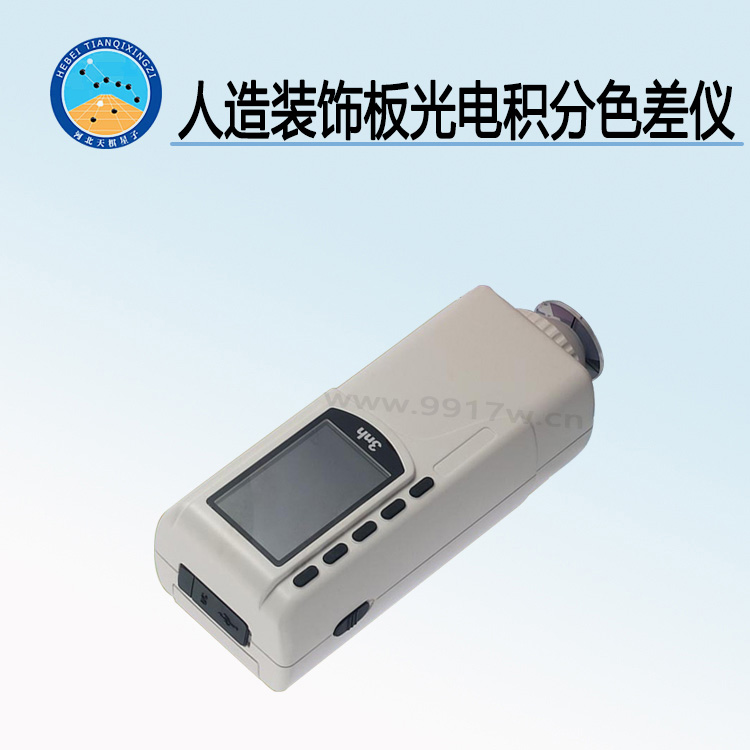

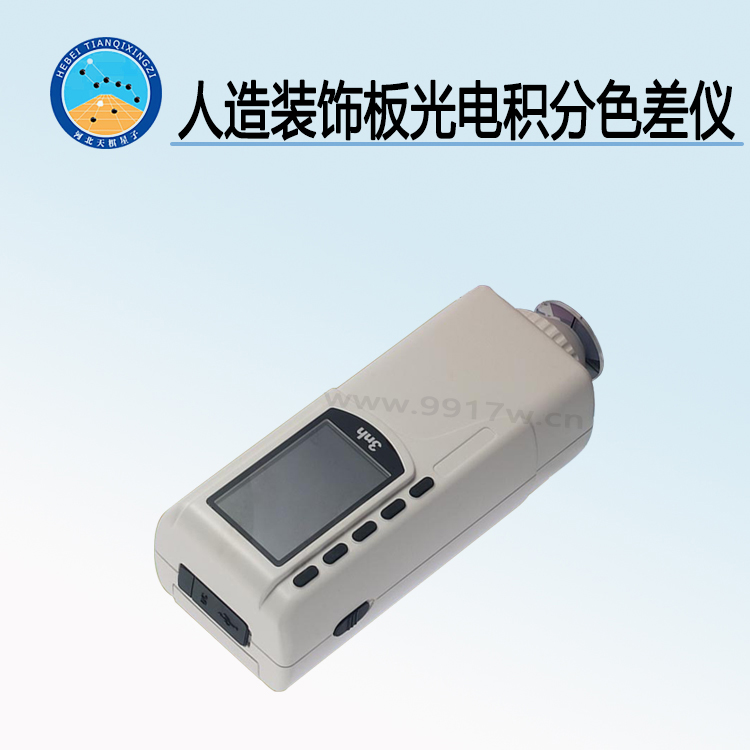

TDSB-SC2型人造裝飾板光電積分色差儀

一、TDSB-SC2型人造裝飾板光電積分色差儀產品簡介：
TDSB-SC2型人造裝飾板光電積分色差儀是滄州泰鼎恒業試驗儀器有限公司根據國家標準GB/T2406規定的技術要求研制的，該產品用于計算兩測定點的三刺激值或材色指數之差。
二、TDSB-SC2型人造裝飾板光電積分色差儀技術參數：
1、照明方式 8°/d(8度照明漫反射度接收);符合標準CIENo.15，GB/T3978.
2、照明光源 LED光源
3、感應器 硅光電二極管
4、測量口徑 Φ8平臺測量口徑，Φ4尖嘴測量口徑
5、顏色空間 CIELAB,XYZ,LCh,CIERGB，CIELUV
6、色差公式 ΔE*ab,ΔE(h),ΔE*uv，ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00v
7、其它色度指標 WI(ASTME313，CIE,AATCC,Hunter)，YI(ASTMD1925，ASTM313),沾色牢度，變色牢度，JPC79，BFD(1.5:1)，F(xiàn)MCII
8、觀察者角度 CIE10°標準觀察者
9、觀測光源 D65，A,C,D50，F(xiàn)2，F(xiàn)6，F(xiàn)7，F(xiàn)8，F(xiàn)10，F(xiàn)11,F12
10、顯示 色度值，色差值/圖，合格/不合格結果，顏色偏向
11、測量時間 4s
12、重復性 ΔE*ab0.03以內（校正后,以間隔5s測量白板30次平均值）
13、臺間差 ΔE*ab0.2以內
14、尺寸 205X67X80mm
15、重量 500g
16、電池電量 可充電鋰離子電池3.7V3200mAh
17、照明光源壽命 5年大于160萬次測量
18、顯示屏 TFT真彩2.8inch@（16:9）
19、接口 USB/RS-232
20、存儲數據 100條標樣，20000條試樣
21、操作溫度范圍 0~40℃（32~104°F）
22、存儲溫度范圍 -20~50℃（-4~122°F）
23、PC軟件 CQCS3高端上位機軟件
24、標準附件 電源適配器、鋰電池、說明書、光盤、數據線、白板盒、腕帶、Φ8平臺測量口徑、Φ4尖嘴測量口徑
25、可選附件 微型打印架、粉末測試盒

三、TDSB-SC2型人造裝飾板光電積分色差儀使用說明：
方法
1采用光電積分測色法（又稱刺激值直讀測色法）測定板材顏色
1.1照明體和幾何條件按（GB/T3978-2008的規定。
1.2測量反射色時,使用黑板和工作標準白板對儀器進行校準。在需要總精度測量時，可采用與樣品光譜反射比相近的工作標準色板材儀器進行校準。
1.3儀器校準后，光電積分測色儀可直接測量反射成透射物體色的三刺激值和色品坐標。
1.4用與儀器校準的反射工作指標白板或透射色板的三刺激值由光譜光度測色法測定。
2色差計算
1對于兩個板材樣品或者同樣品的兩個不同位置，利用光電積分測量?jī)x測量，并用CIELAB均勻色空間中材色指數L’、a'和b'表示板材色的測量結果,然后按式（20)進行色差計算。
2若儀器只能直讀三刺激值時,則需按GBT7921中的相關計算公式和換算表格計算出L、a'和b'然后按式（20)計算色差值：
ΔEab=[（ΔL'）2+（Δa'）2+（Δb'）2]-2
式中：
ΔEab——兩個顏色的色差；
ΔL'——兩個顏色明度指數L1和L2之差，ΔL'=L1-L2;
Δa'、Δb'——兩個顏色色品指數a'1、b'1和a'2、b'2之差：Δa'=a'1-a'2，Δb'=b'1-b'2
四、測定結果與表示
1光電積分測色法的測量結果,測量值的表示按GB/T3977的規定。
1.1在CIB1931標準度系統中,采用三刺激值或者刺激值Y1和色品坐標x1、y1表示測量結果；在CIB1964標準色度系統中,采用三刺激值或者刺激值Y1和色品坐標x1、y1表示測量結果。
1.2按GB/T7921的規定，CIE LAB均勻色空間表示板材色的測量結果。在CIE LAB色空間中,顏色用明度指數L'、紅綠色品指數a'和黃藍色品指數b'表示。
1.3測定結果包含的信息：
a)應記錄測量時采用幾何條件、照明體和色度觀察者，采用特殊幾何條件、測量方法及色度計算公式要明確加以說明或標注。
b)有關樣品的情況,如名你、材質等，測量時使用儀器的型號、波長范圍和波長間隔、測試環境條件等。
4.2兩塊板材試樣之間或同一板材不同位置之間的色差用CIE LAB色空間的色差ΔEab表示，CIE LAB色空間的色差單位為CIE LAB色差單位,色差值精確至0.01。
