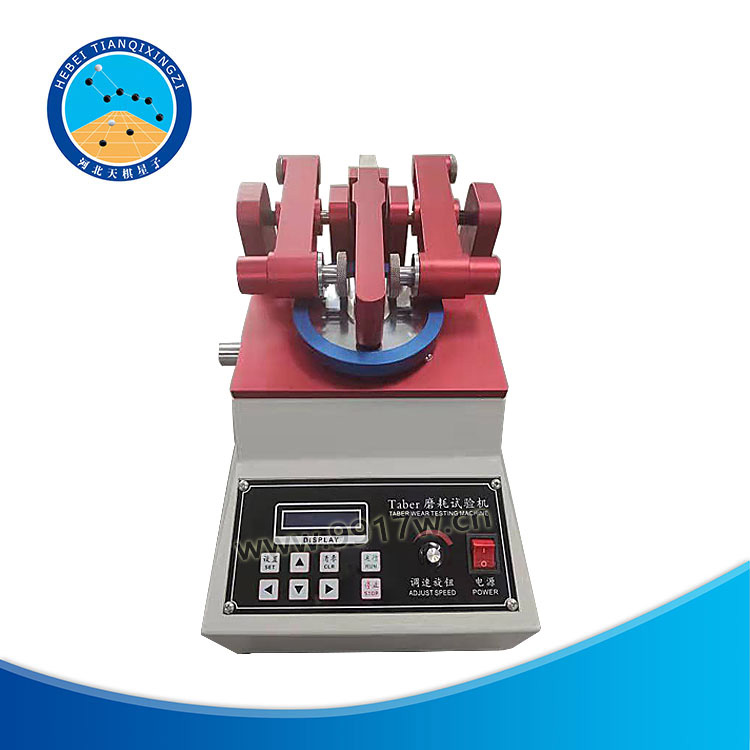

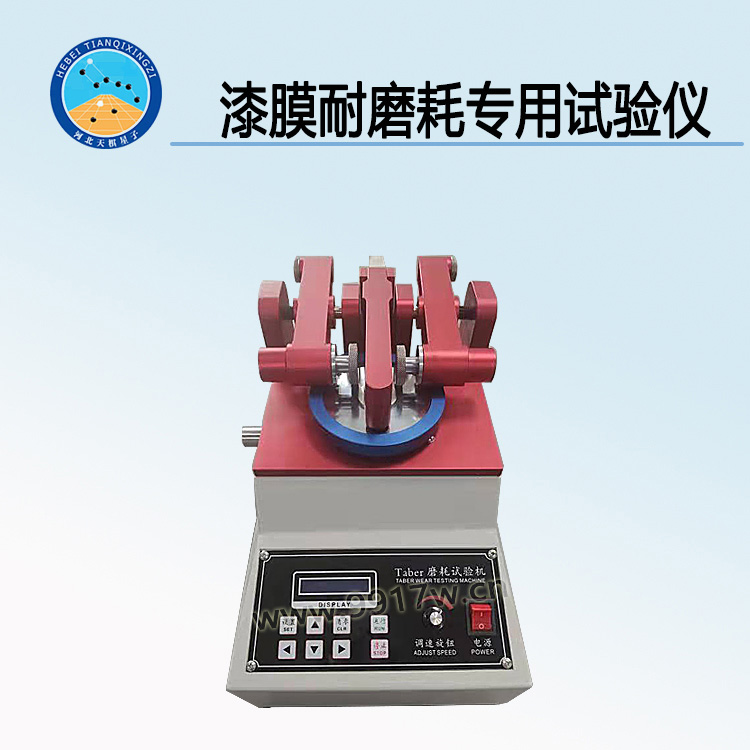

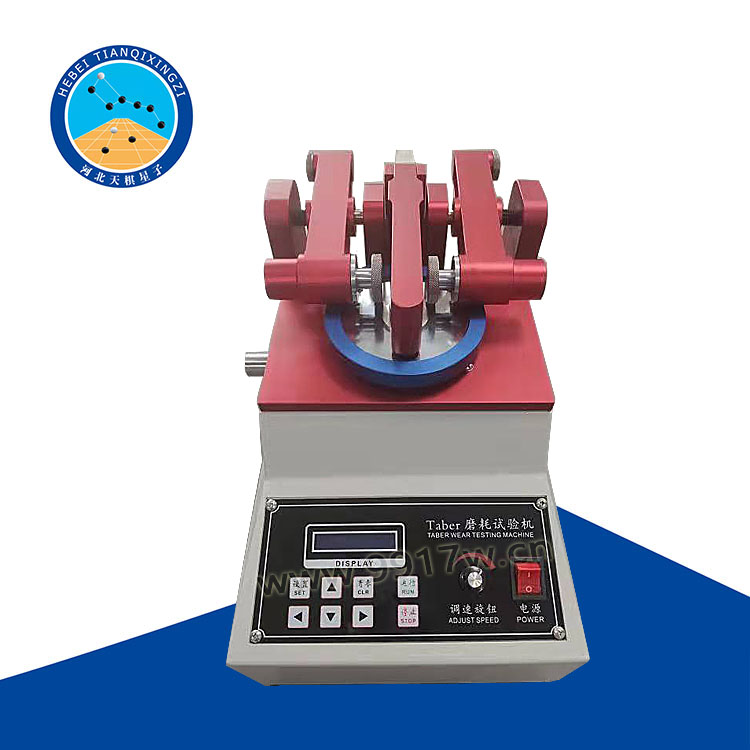

TDQM-MH系列人造裝飾板耐磨耗試驗儀（又稱漆膜耐磨耗專用試驗儀）

一、產品簡介
TDQM-MH系列人造裝飾板耐磨耗試驗儀（又稱磨耗試驗儀）是滄州泰鼎恒業試驗儀器有限公司根據國家標準GB/T2406規定的技術要求研制的，，改機采用橡膠砂輪并通過橡膠砂輪的旋轉運動來對試樣進行摩擦，以測定人造裝飾板的耐磨性能。
人造裝飾板耐磨耗試驗儀是耐用、準確的測試儀器。用于評估產品表面耐摩擦的能力。它的應用范圍很廣，包括固體材料、圖層表面、塑膠、紡織品、金屬、皮革、橡膠、油布等。在研發工程師的使用下，泰伯爾能得到可以重現的結果，并且這個結果反映材料的本質特徵。
磨耗機通過豎直旋轉軸帶動樣品旋轉產生的磨耗動作，與磨耗輪的運動方向相反。磨耗輪的主軸和樣品的主軸是不相關的。就展示了磨耗輪和樣品的相對位置和各自旋轉方向。一個輪子的方向是朝里而另外一個是朝外。結果會在30平方釐米的圓環上形成交叉的弧線。
另外一個特點就是磨耗輪在樣品表面留下一個完成的圓環，可以顯示編制或者顆粒材料在不同角度下的磨損情況。
磨耗儀是參照國外同類產品結合實際使用方法而精心設計的，并符合ASTM DIN ISO標準。具有操作方便外觀流暢性能穩定等特點。

二、主要技術參數：
1、工作盤轉速：60±2r/min
2、試樣底盤： Φ100mm
3、玻璃圓盤： Φ100×Φ8×3mm
4、電機功率： 220V/25W
5、磨耗輪：   Φ50×12mm   100# 120#
6、記數器顯示：9999四位
三、測定操作方法：
操作介面是一塊容易操作的隔膜板，上面有手感較軟的按鈕和四位元數位顯示器。螢?zāi)簧系暮唵沃甘究梢宰尣僮髡咄ㄟ^按鈕設置：測試圈數、啟動/暫停、清零/停止。
1）預設圈數按鍵
按操作介面上的數位按鍵。操作者可以直接設定測試圈數。
2）磨耗輪的安裝
有獨立的鋁合金手臂作為磨耗輪的軸心。手臂末端的卡口可快速安裝和卸下磨耗輪，手臂完美的平衡使卡口卸掉后保證沒有一點負載。手臂和卡口可以向樣品施加250克的壓力?？诘牧硪欢丝梢园惭b附加的砝碼，這個砝碼和磨耗輪是同心的。測試精美的物品要小于250克的負載，可以取掉旋臂上的平衡塊。當磨耗輪有磨損的時候可以在手臂上面再加個磨耗輪作為壓力補償。
3）載荷
有加重砝碼750g、500g、250g各一對和平衡砝碼20g、10g、5g、2g、1g各一對。
懸臂自身的重量為250g，通過加重砝碼加上懸臂自身的重量可以提供準確的500g、750g和1000g的重量。
通過減重砝碼可把加壓臂的末端加上與磨耗輪重量相同的平衡砝碼。
為方便使用，每個砝碼都標上具體的載荷。
4）吸塵器
吸塵器里帶有強力馬達和長壽命的軸密封。吸塵器的吸頭于磨耗機側面的接孔連接，吸頭的高度是可調的，通過擰松后面的螺絲，將吸頭拉起。
5）驅動主軸
支撐旋轉臺的主軸豎直穿過主機中的馬達。擰松旋轉臺上面的螺絲可以把旋轉臺取下。
6）通用設置
1、磨耗機應當房子在平坦、水準、堅固的表面。
2、將吸塵器放置在磨耗機旁邊通風處。
3、在磨耗機側面的通風孔插入吸塵器吸頭，通過塑膠軟管將主機和吸塵器連接起來。
勿將吸塵器置于不通風的柜中。緩慢的空氣流動會導致馬達過熱。
4、將試樣板固定于磨耗儀的工作轉盤上，加壓臂上加上所需的載重（加壓臂自重250g應計算在內）和經過整修的新磨耗輪，在加壓臂的末端加上與磨耗輪重量相同的平衡砝碼，輕輕放下加壓臂。放下吸塵嘴，并調節至離試樣板1—1.5mm。依次開啟總電源開關，吸塵器開關，轉盤開關。
5、按產品標準規定調整轉數值，開啟轉盤開關進行試驗。當達規定耐磨轉數值時，儀器自動停止轉動。取出毛刷輕輕抹去浮塵稱重，前后重量之差，即為漆膜失重。
試驗在恒溫恒濕條件下進行。
平行試驗兩次，每次平均值之差不大與平均值的7%，結果取其算術平均值。
四、磨耗輪修磨
1、新磨耗輪使用前必需在修磨機的修磨電機出軸上，用螺栓旋緊，逐漸調節金剛石磨頭觸及磨耗輪表面。開啟吸塵器和修磨機開關，緩慢搖動手柄，使金剛石磨頭滑塊左右來回移動，直整修到磨耗輪表面顯示出均勻的原有色澤為止。
2、舊磨耗輪的整修用0號金剛砂布，剪成玻璃圓盤樣的園型，粘貼在玻璃圓盤上，放在工作轉盤上，操作與載重同測定方法一樣，轉數以除去磨耗輪表面粘著物，顯示出均勻的原有色澤為止（金剛砂布每次需要更換）。
注：每次試驗后磨耗輪必需整新。磨耗輪使用至Φ45mm時停止使用。
警告：本機採用220V電源，否則會導致里面電子元件的損壞。
五、維護保養及保修：
1、儀器使用后必需清除各部分粉塵擦拭乾淨，拿下載入砝碼，提起加壓臂，拆除磨耗輪，妥善保管以備后用。
2、儀器售后一年內實行保修，除人為操作不當。
3、磨耗輪不屬于保修范圍。
