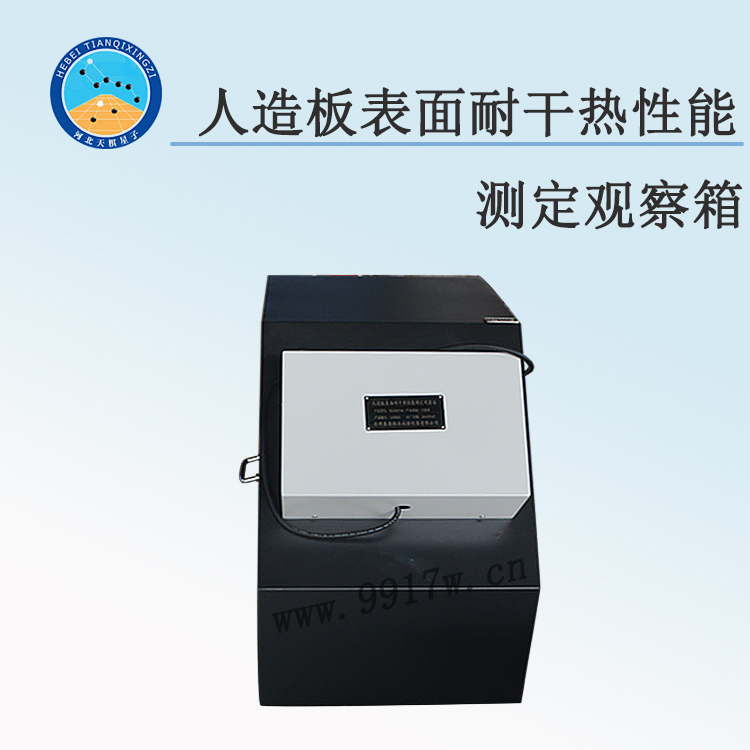

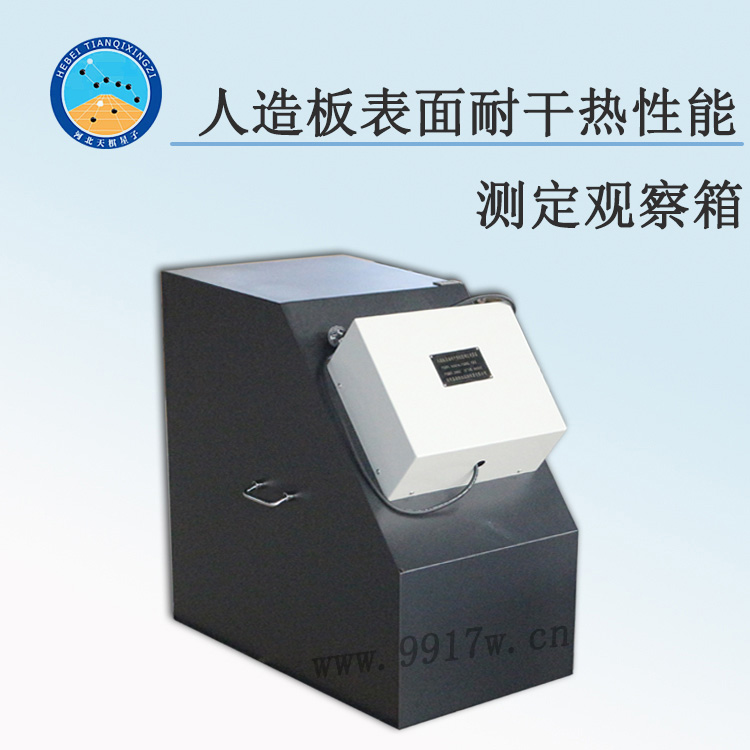

TD17657-BG型人造板表面耐干熱性能測定觀察箱

簡介：

TD17657-BG型人造板表面耐干熱性能測定觀察箱是滄州泰鼎恒業(yè)試驗儀器有限公司根據(jù)國家標(biāo)準(zhǔn)GB/T2406規(guī)定的技術(shù)要求研制的。

一、TD17657-BG型人造板表面耐干熱性能測定觀察箱技術(shù)參數(shù)：

1、功率：60W

2、規(guī)格尺寸：750*400*600

二、其他配套儀具

1、溫度計或其他測溫儀器，精度±1℃。板底機械磨平。

2、TD101系列鼓風(fēng)干燥箱

3、軟濕布。

4、隔熱墊：米用無機材料制成，厚度為25mm，大小150mm×150mm。

5、TD17657-RY型人造飾面板標(biāo)準(zhǔn)熱源

三、人造裝飾板表面耐干熱性能測定方法試驗步驟：

1、按照試驗要求制作試件

試件應(yīng)足夠容納所需進(jìn)行的試驗數(shù)目。相鄰的試驗區(qū)域周邊之間，試驗區(qū)域周邊與試件邊沿之間，至少應(yīng)留有15mm的間隔。在試驗同時開展處，試驗區(qū)域的周邊最少應(yīng)隔開50mm。

如有必要，應(yīng)采用軟濕布蘸取溫和的清潔液擦洗試件表面，然后再用干凈的軟濕布蘸取蒸餾水或純凈水擦拭干凈。

除非另有規(guī)定.在試驗開始前，應(yīng)將涂層干透的試件放在溫度為（23±2)℃,相對濕度（5015)%的環(huán)境中至少存放48h。

2、試驗方法

2.1試件調(diào)質(zhì)處理后.立即在溫度為（23±2）℃的環(huán)境中進(jìn)行試驗。

2.2將溫度計或其他測溫設(shè)備插入熱源中心孔內(nèi)。

2.3打開干燥箱，將作為熱源的鋁合金塊升溫到至少高于規(guī)定的試驗溫度10℃。

2.4用軟濕布擦凈試驗區(qū)域。

2.5當(dāng)熱源溫度高于規(guī)定的試驗溫度至少10℃時，將其移到隔熱墊上。

2.6當(dāng)熱源溫度達(dá)到規(guī)定的試驗溫度±1℃時，立即將其放到試驗區(qū)域上。

2.7、20min后，移開熱源，用軟濕布擦凈試驗區(qū)域。

2.8試驗后試件至少單獨放置16h。

2.9用軟濕布擦干每一個試驗區(qū)域并觀察試件。仔細(xì)檢查每個試驗區(qū):域的損傷情況。例如：變色、變澤、鼓泡或其他正常視力（或矯正到正常視力）可見的缺陷。為此采用兩種光源（2.6和2.7)中的任意一種單獨照亮試驗表面.使光線從試驗表面反射進(jìn)入觀察者眼中，從不同角度包括角度間區(qū)域進(jìn)行檢查，觀察距離0.25m?1m。使光線平行或垂直于試驗表面紋理方向（如果有）.在每個位置,將試驗區(qū)和非試驗區(qū)域作參考比較。

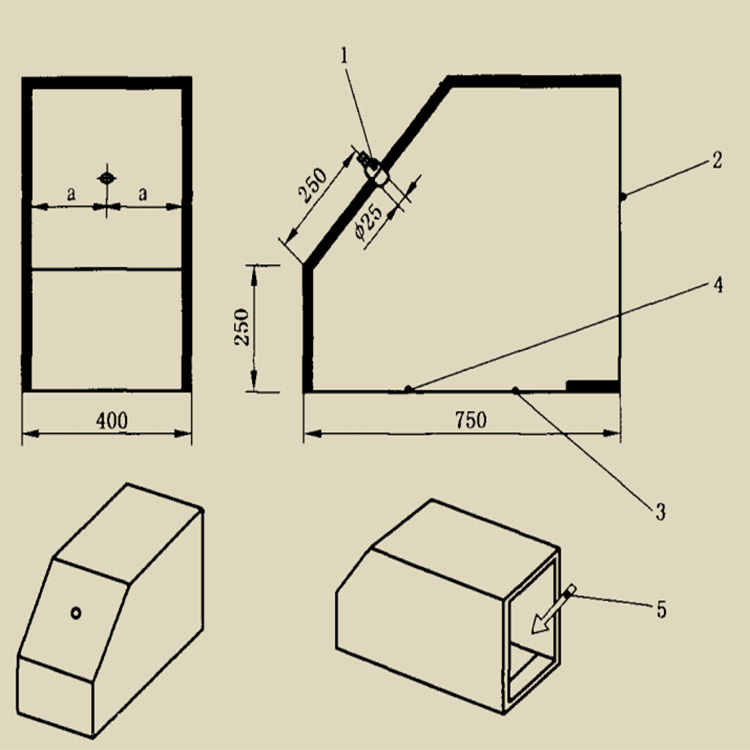

1——60 W磨砂燈泡∶2——開啟背板;3——開啟底板;4——觀察區(qū)域;5——觀察方向。

四、結(jié)果表示

按以下等級表示試件表面所受影響：

1級：無時見變化（無損壞）；

2級：僅在光源投射到試驗表面，反射到觀察者眼中時.有輕微可視的變色、變澤,或不連續(xù)印痕；

3級：輕微印痕，在數(shù)個方向上可視.例如近乎完整的圓環(huán)或圓痕；

4級：嚴(yán)重印痕.明砬可見，或試驗表面出現(xiàn)輕微變色或輕微損壞區(qū)域：

5級：嚴(yán)重印痕，試驗表面出現(xiàn)明顯變色或明顯損壞區(qū)域。
