TDSB-LJ型人造裝飾板耐開(kāi)裂性能試驗(yàn)夾具套裝

一、TDSB-LJ型人造裝飾板耐開(kāi)裂性能試驗(yàn)夾具套裝產(chǎn)品簡(jiǎn)介：
TDSB-LJ型人造裝飾板耐開(kāi)裂性能試驗(yàn)夾具套裝是滄州泰鼎恒業(yè)試驗(yàn)儀器有限公司根據(jù)GB/T17657-2013《人造板及飾面人造板理化性能試驗(yàn)方法》開(kāi)發(fā)生產(chǎn)的，該產(chǎn)品適把試件間定在金屬夾具上，在一定外力作用下在50℃環(huán)境中處理6h后，觀察試件裝飾面開(kāi)裂情況。本方法適用于厚度t≤mm的熱固性樹(shù)脂浸漬紙高壓裝飾層壓板（HPL板）。
二、TDSB-LJ型人造裝飾板耐開(kāi)裂性能試驗(yàn)儀具配置

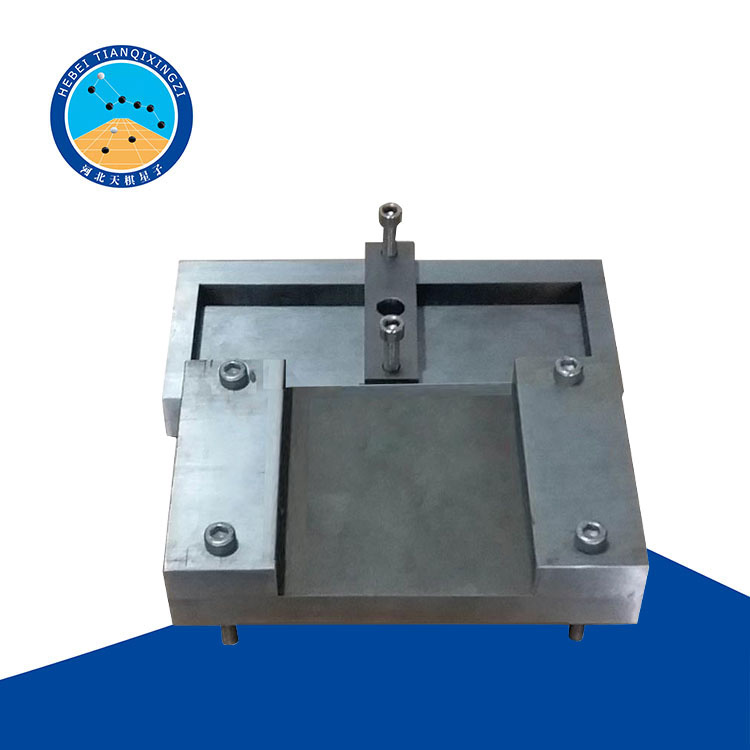

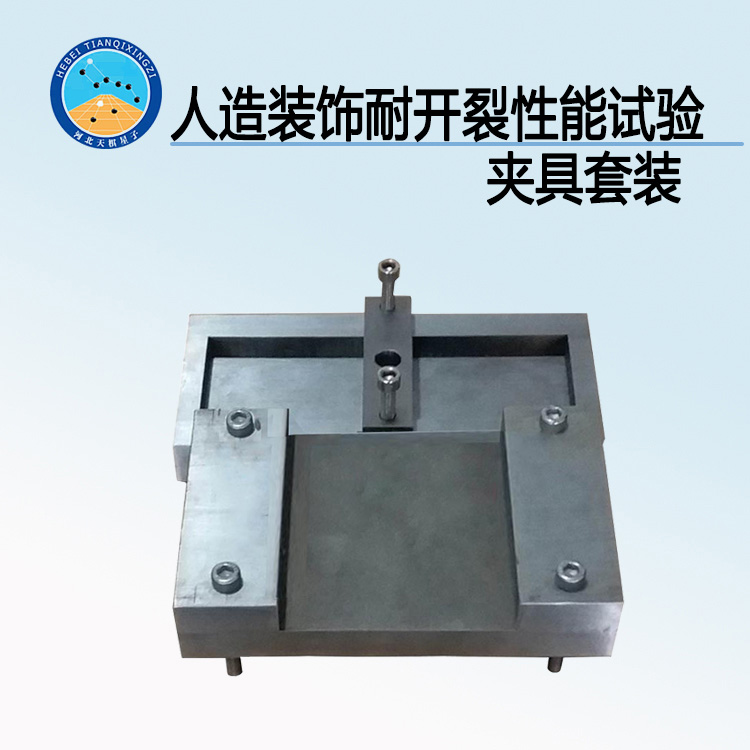

1、TDSB-LJ型人造裝飾板耐開(kāi)裂性能試驗(yàn)夾具

2、TDSB-LJ1型人造裝飾板耐開(kāi)裂性能試驗(yàn)鉆孔夾具
3、恒溫恒濕箱，可以維持溫度（23±2)℃，相對(duì)濕度（50±5)%；
4、鼓風(fēng)干燥箱，可保持溫度（50±2)℃。
5、手持式6倍放大鏡。
6、照明設(shè)備，照度800lx?1000lx。
7、鉆孔機(jī)，操作轉(zhuǎn)數(shù)低于400r/min。
8、千分尺，分度值0.01mm，量程0mm~25mm。
三、TDSB-LJ型人造裝飾板耐開(kāi)裂性能試驗(yàn)儀具試驗(yàn)步驟
1按照實(shí)驗(yàn)要求試件
試件尺寸長(zhǎng)l=(150±1)mm;寬b=(50±0.5)mm。試件的長(zhǎng)度方向與HPL板的橫向一致。
2試件鉆孔
把數(shù)塊試件裝飾層面對(duì)面夾在鉆孔夾具上，用鉆孔機(jī)在試件中心打孔，直徑為（10±0.15)mm。鉆孔時(shí)，應(yīng)避免孔邊出現(xiàn)破片、裂紋或燃燒現(xiàn)象，鉆頭速度不超過(guò)400r/min。鉆孔后，作為襯墊的試件(底層試件）不作為測(cè)試試件。若孔邊出現(xiàn)裂紋、破片或燃燒現(xiàn)象，試件作廢，應(yīng)重取試件鉆孔。如果試驗(yàn)過(guò)程中試件出現(xiàn)相對(duì)于夾具的滑動(dòng).也應(yīng)重取試件鉆孔。
3方法
3.1把試件放在溫度為（23±2)℃,相對(duì)濕度為（50±5)%的恒溫恒濕箱中48h。
3.2把夾具（1)放在溫度為（50±2)℃的干燥箱中處理2h。
3.3把試件從恒溫恒濕箱中拿出.裝飾面向上固定在預(yù)熱的夾具上，在試驗(yàn)過(guò)程中試件不得有相對(duì)于夾具的滑動(dòng)。在緊鄰每個(gè)夾具塊的試件表面做上記號(hào).以便確定試件是否出現(xiàn)滑動(dòng)。
3.4把夾好試件的夾具放入溫度為（50±2)℃的干燥箱內(nèi)，處理6h±15mm后取出，檢查記號(hào)以保證試件未出現(xiàn)滑動(dòng)，并立即在照度為800lx?1000lx下用正常視力（或矯正到正常視力）和6倍放大鏡檢查試件表面的開(kāi)裂程度。如果試驗(yàn)過(guò)程中試件出現(xiàn)相對(duì)于夾具的滑動(dòng)，試件作廢，重取試件進(jìn)行上述試驗(yàn)。
四、結(jié)果表示
1根據(jù)下列等級(jí)表示檢驗(yàn)的結(jié)果（見(jiàn)圖50):
5級(jí)：無(wú)細(xì)微裂紋；
4級(jí)：僅在6倍放大鏡下有細(xì)微裂紋：
3級(jí)：除有2級(jí)缺陷外，肉眼還可觀察到孔邊有裂紋,但沒(méi)有延伸到試件的任一邊；
2級(jí)：肉眼還可觀察到孔邊有裂紋.裂紋延伸到試件的某一邊，但試件沒(méi)有裂成2塊；
1級(jí)：試件裂成兩塊。
圖50耐開(kāi)裂缺陷分級(jí)
2一塊板在壓力作用下耐開(kāi)裂性能表示為全部試件耐開(kāi)裂等級(jí)的算術(shù)平均值.近似到整數(shù)。
