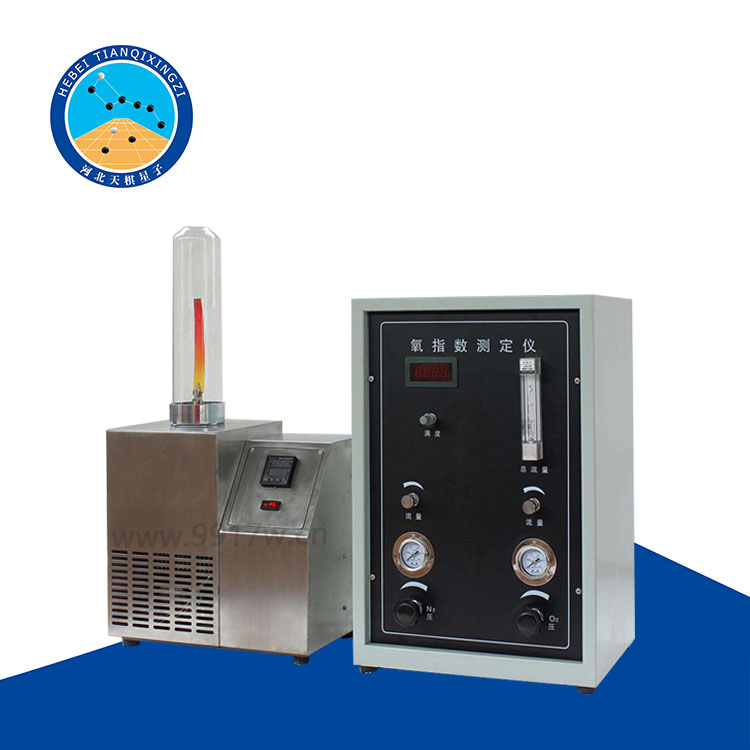

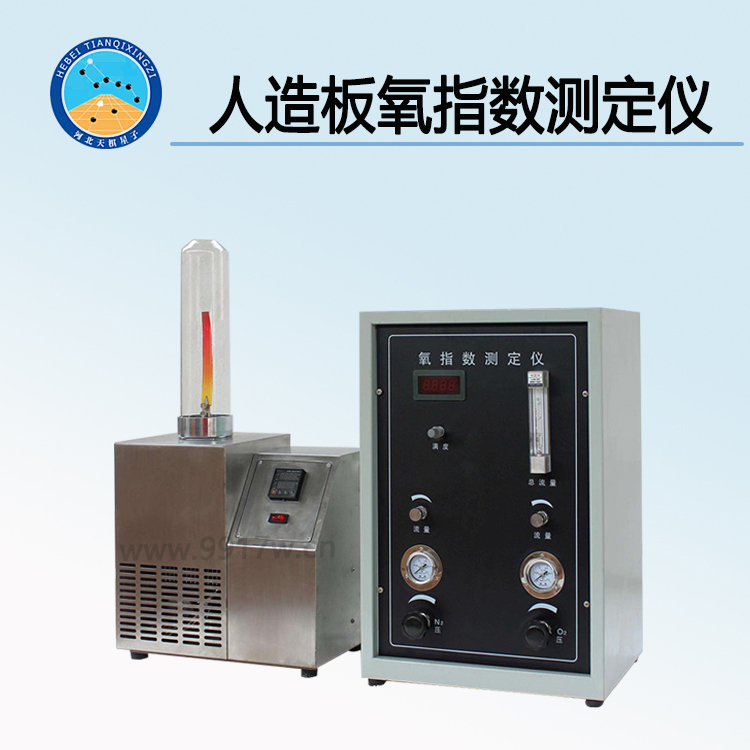

TDSB-RZ型人造板氧指數測定儀

一、 TDSB-RZ型人造板氧指數試驗儀產品簡介
TDSB-RZ型人造板氧指數試驗儀，是滄州泰鼎恒業試驗儀器有限公司根據國家標準GB/T2406規定的技術要求研制的新型號產品。該儀器是用來測定聚合物燃燒過程中所需要氧氣的體積百分比，聚合物氧指數值是在該物質引燃后，保持燃燒50mm長或燃燒時間為180s時所需要的氧、氮混合氣流中，剛好維持試樣燃燒所需的最低氧濃度（亦稱氧指數）。
該儀器不僅可以作為鑒定聚合物難燃性的手段，而且可以作為一種研究工具，對實驗室研究阻燃配方，開發新型阻燃材料提供了有力的測試手段。適合于固體材料、層壓材料、泡沫塑料、織物、軟片和薄膜等材料的燃燒性測試。
儀器結構設計合理，操作使用維修方便。測試系統采用進口氧傳感器，并用數字顯示結果。具有判定準確，重現性好等優點，是科研、生產質量控制理想的測試設備。
二、 TDSB-RZ型人造板氧指數試驗儀技術指標
1、測量范圍：0～100％/O2；
2、分辨率：0.1％/O2；
3、測量精度：±0.4％/O2；
4、響應時間：﹤10s；
5、數顯精度：0.1％±1個字；
6、輸出漂移：﹤5％/年；
三、 TDSB-RZ型人造板氧指數試驗儀工作條件
1. 環境溫度：-10℃～45℃
2. 相對濕度：﹤85％；
3. 電壓及功率：220V、50HZ、100W
4. 使用氣體：GB3863工業用氣態氧；   GB3864工業用氣態氮；兩瓶氣體均要調壓閥；
5. 輸出壓力：0.25—0.4Mpa；
6. 工作壓力：0.15Mpa；
四、 TDSB-RZ型人造板氧指數試驗儀操作程序

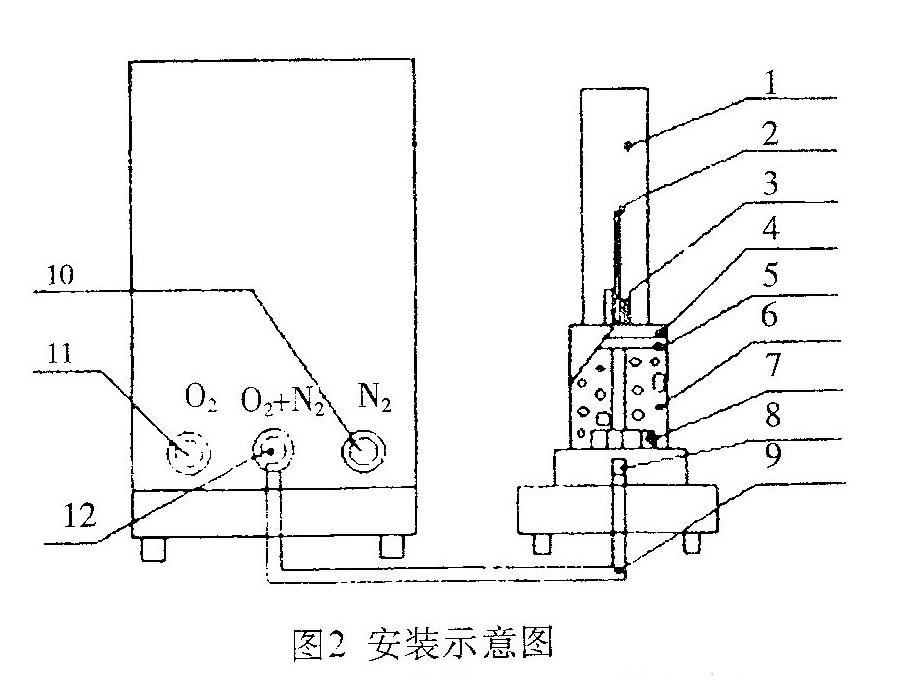

1、 儀器的安裝（見圖2）
（1） 把儀器放入通風櫥內或工作平臺上。
（2） 把配置的橡膠管一端分別插入儀器背面O2、N2接口，另一端對應插入O2、N2氣鋼瓶接口；氣管（白色管子）一端接燃燒拄底座，另一端接背面O2+N2接口。
（3） 取出燃燒筒內金屬網，放入配套的玻璃珠，再放入金屬網，分布板、試樣夾、套上玻璃燃燒筒及限流蓋。

1—玻璃燃燒筒           2—試樣           3—試樣夾
        4—銅絲篩網             5—鋼絲篩網       6—玻璃珠
        7—分布板               8—M10×1螺釘    9—尼龍管
       10—氮氣接口            11—氧氣接口      12—M10×1螺母
2、 儀器的校正
校正：接通儀器電源，逆時針旋開儀器中心位置的傳感器蓋，等待讀數達到穩定，調節“滿度”旋鈕使得讀數顯示為“20.9”，完成后將傳感器蓋蓋上旋緊。開啟已知濃度氮氣鋼瓶總閥并調節減壓閥，壓力為0.25-0.4Mpa；順時針調節儀器面板右下角“穩壓”閥，儀器壓力表指示值為0.15±0.01Mpa，逆時針調節右邊壓力表上方的“流量”旋鈕，流量計指示值為10L±0.5L/min，假如氮氣純度為99.999％此時數顯表顯示的數值為“00.0”，如顯示“00.1”則說明氮氣純度不夠，氮氣瓶中含有一定的氧氣，但不影響試驗結果，逆時針關閉“穩壓”閥。開啟氧氣鋼瓶總閥并調節減壓閥，壓力為0.25-0.4Mpa順時針調節儀器面板左下角“穩壓”閥，儀器壓力表指示值為0.15±0.01Mpa，逆時針調節左邊壓力表上方的“流量”旋鈕，流量計可以達到指示值為10L±0.5L/min，逆時針關閉“穩壓” 閥。
五、 TDSB-RZ型人造板氧指數試驗儀試驗步驟
1. 取標準試樣至少15根，分別在試樣的任意一端50mm處劃線，將另一端插入燃燒柱內試樣夾中。
2. 試樣類型、尺寸和用途列下表

注：不同形式，不同厚度的式樣，測試結果不可比。
3. 根據經驗或試樣在空氣中點燃的情況，估計開始的氧濃度。如試樣在空氣中迅速燃燒，則開始試驗時將氧濃度調整為18％左右；在空氣中緩慢燃燒或時斷時續，則將氧濃度調整為21％左右；若在空氣中離開點火源即滅，則將氧濃度調整為至少25％左右。
4. 重新打開氮氣、氧氣“穩壓”閥，儀器壓力表指示值為0.15±0.01Mpa并同時調節流量，使氮氣、氧氣混合流量為10L±0.5L/min（球型浮子看最大直徑處），此時數顯窗口顯示的數值，即為當前的氧濃度值（亦稱氧指數值）。
若提高氧濃度則增大氧流量，減少氮流量，否則反之，并始終保持壓力0.15Mpa和總流量10L/min不變。氧濃度確定后穩定30s，然后用點火器（火焰長度15mm—20mm）點燃試樣頂端，點火時間根據材料著火快慢而定，最長不超過30s，移出點火器，并立即計時，試樣燃燒3min或50mm長所需的最低氧濃度為氧指數。試驗結束后關閉電源、氣源并清理殘留物。
5. 總流量的測定：
燃燒筒圓面積×流速（4cm±1cm）×每分鐘/1000=總流量（L）。
為了計算操作方便，節約用氣量，建議總流量定為10L較為合適，也就是O2+N2=10L±0.5L/min。
注意：做試驗之前，必須先將各旋鈕旋至最小，防止管路中的氣體流量或壓力過大，損壞流量計或壓力表。

六、TDSB-RZ型人造板氧指數試驗儀維修
   1．儀器長時間不用，應將氧傳感器卸下，放入冰箱冷藏室，否則會影響傳感器使用壽命。
   2．開機前閱讀使用說明書和氧指數法國家標準，對正確使用儀器和氧指數值的計算將會有所幫助。
   3．新購設備，開始測試的試樣，剩余部分最好妥善保存，便于日后對儀器的性能進行比對測試，看氧指數值是否前后有變化。如果超過原精度等級，應考慮更換傳感器。
七、TDSB-RZ型人造板氧指數試驗儀氧傳感器的更換
 1．切斷電源、氣源
   2．卸下面板兩邊螺釘，抓住“穩壓”閥旋鈕并往外拉動。
   3．拔下儀器面板背面中心的三芯插頭，逆時針取下氧傳感器（端面為五角形），換上新的傳感器。并把插頭插好，儀器裝好。
   4．按四（2）條校正滿度后即可使用。
八、TDSB-RZ型人造板氧指數試驗儀點火器
    我廠生產的點火器是專為燃燒性系列測試儀器配套使用的產品。具有體積小，調節精細，維修使用方便等特點。使用前需要與煤氣罐連接。
九、TDSB-RZ型人造板氧指數試驗儀故障的判斷及處理方法

十、TDSB-RZ型人造板氧指數試驗儀注意事項：
1) 使用規定的電壓，儀器用電應有接地線。
2) 測試樣品時，某些材料會釋放有毒有害氣體。建議檢測應在通風櫥內進行，并做好人體防護。
3) 使用液化氣、天然氣、煤氣等燃?xì)庠磿r，各管路接口不應漏氣，通氣管老化應及時更換。
4) 試驗時操作人員不能離開試驗現場。
5) 計算機控制的設備應防止病毒的侵襲。
6) 配備滅火器材。
7) 試驗結束時應關閉所有電源、氣源。
