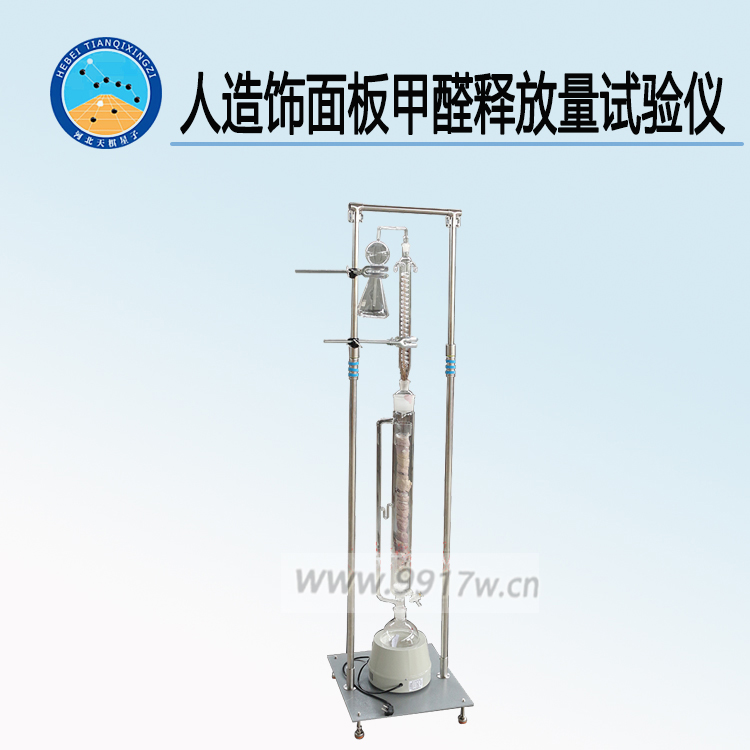

TD17657-1型人造飾面板甲醛釋放量試驗儀（穿孔淬取法）

TD17657-1型人造飾面板甲醛釋放量試驗儀（穿孔淬取法）本系統適用于中密度纖維板、高密度纖維板、刨花板、定向刨花板等板材甲醛釋放量檢測。本系統符合GB/T17657-1999標準的要求。穿孔法為國際流行的纖維板、刨花板甲醛釋放量檢測方法，檢測精確，操作簡便，為人造板及其制品中甲醛釋放量限量國家強制標準規定專用儀器。
一、 TD17657-1型人造飾面板甲醛釋放量試驗儀（穿孔淬取法）系統特點：
1、 經濟性好：測試成本低，一般板材送樣檢測的費用大多在幾千元以上（指單個樣品單次送檢）。如果出口板材送到指定檢測方檢測費用會更高，如香港。本系統測試成本很低；只需一個人即可完成操作，且用時少，隨時都可以進行測試。
2、 檢測速度快：能很快得出檢測結果，通常一個檢測周期為1天，和送檢相比，時間大大縮短，一般送檢時間為20天。
3、 操作簡單：一般的技術人員、質檢人員經過專業培訓即可勝任本系統的操作。
4、 采購成本低：相比送檢和購買一套大型環境試驗艙（價格約26萬）成本低相當多，對競爭日趨激烈的板材和板材直接用戶來說可節約一筆可觀的費用。
5、性能高：產品制作精致，外形美觀大方，性能指標達到國際同類產品水平。
二、 TD17657-1型人造飾面板甲醛釋放量試驗儀（穿孔淬取法）適用板材：
中密度纖維板、高密度纖維板、刨花板、定向刨花板等板材甲醛釋放量檢測。

三、TD17657-1型人造飾面板甲醛釋放量試驗儀（穿孔淬取法）參照標準：
《人造板及其制品中甲醛釋放量》(GB18580-2001)
《木家具中有害物質限量》(GB18584-2001)
《人造板及飾面人造板理化性能實驗方法》(GB17657-1999)
四、TD17657-1型人造飾面板甲醛釋放量試驗儀（穿孔淬取法）試驗方法及步驟
1、穿孔萃取
1.1在儀器使用前.穿孔器附件邊管應進行保溫處理，如包上石棉繩，以利于甲苯回流。
1.2將儀器如圖58所示組裝，并固定在鐵座上。采用套式恒溫器加熱燒瓶。
1.3稱取110g試件（精確至0.10g)，加到1000mL圓底燒瓶中，同時加入600mL甲苯。另將100mL甲苯及1000ml?1200mL蒸餾水加入到穿孔器附件中，使液面距虹吸管出口20mm?30mm。在液封裝置的三角瓶中加200mL蒸溜水。安裝妥當，保證每個接口緊密而不漏氣，可涂上凡士林或活塞油脂。
1.4打開冷卻水,然后進行加熱。調節加熱器，使其開始加熱20min?30min后甲苯開始回流。萃取進行（120±5)min.從通過穿孔器的第一滴甲苯開始計時。在整個萃取過程中，甲苯應有規律的回流.每分鐘回流速度為70滴?90滴.以便防止液封三角瓶中的水虹吸回到穿孔器附件中，并使穿孔器中的甲苯液柱保持一定高度，使冷凝下來的帶有甲醛的甲苯從穿孔器的底部穿孔而出并溶入水中，因甲苯比重小于1,浮到水面之上，并通過穿孔器附件的小虹吸管返回到燒瓶中。
回流時穿孔器附件中液體溫度不得超過40℃,若溫度超過40℃，則必須采取降溫措施，以保證甲醛在水中的溶解。穿孔器附件的水面不能超過圖60所示的最高水位線，以免吸收甲醛的水溶液通過小虹吸管進入燒瓶.為了防止該現象，可將穿孔器附件中吸收液轉移一部分至2000mL容量瓶。
在整個加熱萃取過程中,應有專人看管,以免發生意外事故。
1.5在萃取結束時,移開加熱器，讓儀器迅速冷卻.使三角瓶中的液封水會通過冷凝管回到穿孔器附件中.起到洗滌儀器上半部的作用。
1.6開啟穿孔器附件底部的活塞,將甲醛吸收液全部轉至2000mL容量瓶中，再加入兩份200mL蒸餾水清洗三角燒瓶.并讓它虹吸回流到穿孔器附件中。合并轉移到2000mL容量瓶中。
1.7將容量瓶用蒸餾水稀釋到刻度.若有少量甲苯混入.可用滴管吸除后再定容、搖勻、待定量。
1.8在萃取過程中若有漏氣或停電間斷.此項試驗應重做。試驗用過的甲苯屬易燃品.應妥善處理.若有條件時重蒸脫水.回收利用。
2空白試驗
2.1采用6.3的方法,使用同批甲苯,不加試件.進行萃取操作,得到萃取空白液。如果600mL甲苯中甲醛含量超過0.2mg.則該甲苯不能使用，
2.2甲醛濃度測定
量取10mL乙酰丙酮和10mL乙酸銨溶液于50mL帶塞三角燒瓶中.再準確吸取10mL萃取液到該燒瓶中。塞上瓶塞，搖勻，再放到（60±1)℃的水槽中加熱10min；然后把這種黃綠色的溶液在避光處室溫下存放（約1h)。在分光光度計412nm處.以蒸餾水作為對比溶液，調零。用比色皿測定萃取溶液的吸光度A和空白液吸光度A1;
2.3標準曲線
標準曲線（圖61)是根據甲醛溶液質量濃度與吸光度的關系繪制的.其質量濃度用碘量法測定。標準曲線至少每月檢查一次。
A）甲醛溶液標定
把大約2mL甲醛溶液（濃度35%?40%)移至1000mL容量瓶中，并用蒸餾水稀釋至刻度。甲醛溶液質量濃度按下述方法標定：
量取20mL甲醛溶液與25mL碘標準溶液（0.05mol/L)、10mL氫氧化鈉標準溶液（1mol/L)于100mL帶塞三角燒瓶中混合。靜置暗處15min后,把1mol/L硫酸溶液15mL加入到混合液中。多余的碘用0.1mol/L硫代硫酸鈉溶液滴定，滴定接近終點時，加入幾滴1%淀粉指示劑，繼續滴定到溶液變?yōu)闊o色為止。同時用20mL蒸餾水做平行試驗。甲醛溶液質量濃度按式（32)計算：
c1=（V1-V）×15×c2×1000/20
式中：
c1——甲醛質量濃度.單位為毫克每升（mg/L);
V1——滴定蒸餾水所用的硫代硫酸鈉標準溶液的體積，單位為毫升（mL);
V——滴定甲醛溶液所用的硫代硫酸鈉標準溶液的體積，單位為毫升（mL)
c2——硫代硫酸鈉溶液的濃度.單位為摩爾每升（mol/1.);
15——甲醛（1/2CH2O)摩爾質量.單位為克每摩爾（g/mol)。
注：1mL0.1moL硫代硫酸鈉相當于1m0.05mol/L的碘溶液和1.5mg的甲醛。
2.4甲醛校定溶液
按a)中確定的甲醛溶液質量濃度.計算含有甲醛15mg的甲醛溶液體積。用移液管移取該體積數到1000mL容量瓶中，并用蒸餾水稀釋到刻度，則1mL校定溶液中含有15mg甲醛。
標準曲線的繪制
把0mL、5mL、10mL、20mL、50ml和100mL的甲醛校定溶液分別移加到100mL容量瓶中，并用蒸餾水稀釋到刻度。然后分別取出10mL溶液.按58.6.5所述方法進行吸光度測量分析。根據甲醛質量濃度（0mgL?15mg,L)吸光情況繪制標準曲線。斜率由標準曲線計算確定，保留4位有效數字。
圖61標準曲線
五、TD17657-1型人造飾面板甲醛釋放量試驗儀（穿孔淬取法）結果表示
5.1含水率H按4.3中式（2)計算.精確至0.1%。
2甲醛含量(或穿孔值）按式（33)計算，精確至0.1mg:
E=（Aa-Ab）×f×（100+H）×V/m0
式中：
E——每100g試件含有甲醛毫克數.mg/100g;
Aa——萃取液的吸光度；
Ab——空白液的吸光度；
f——標準曲線的斜率.單位為毫克每毫升（mg/mL);
H——試件含水率，以百分率表示（％);
m0一一用于萃取試驗的試件質量，單位為克;
V一一容量瓶體積，V=2000mL
刨花板、定向刨花板和干法纖維板的甲醛釋放量(或穿孔值）是板材平衡處理到含水率為6.5%時的值。當板材含水率不同時.采用含水率修正系數F校正甲醛含量。
對于刨花板和定向刨花板，當時，采用式（34)的含水率修正系數進行校正。
F=-0.133H+1.86 (34)
對于干法纖維板如中密度纖維板.采用式（35)和式（36)的含水率修正系數進行校正：
——當板材含水率為4%≤H≤0.9%時：
F=-0.133H+1.86 (35)
——當板材含水率為H＜4%和H＞0.9%時：
F=0.636+3.12e-9.319H (36)
一張板的甲醛含量是同一張板內2份試件甲醛含量的算術平均值，精確至0.1mg。
