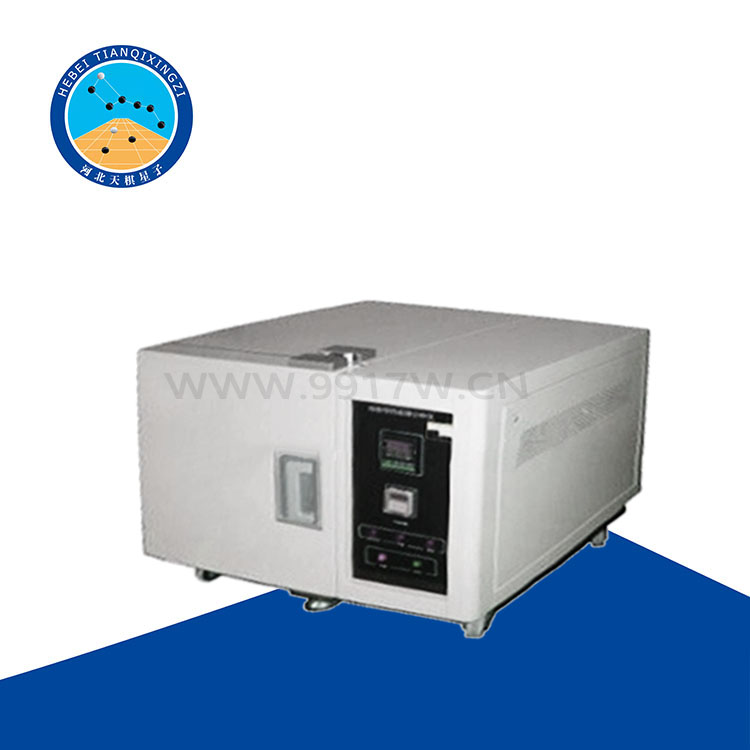

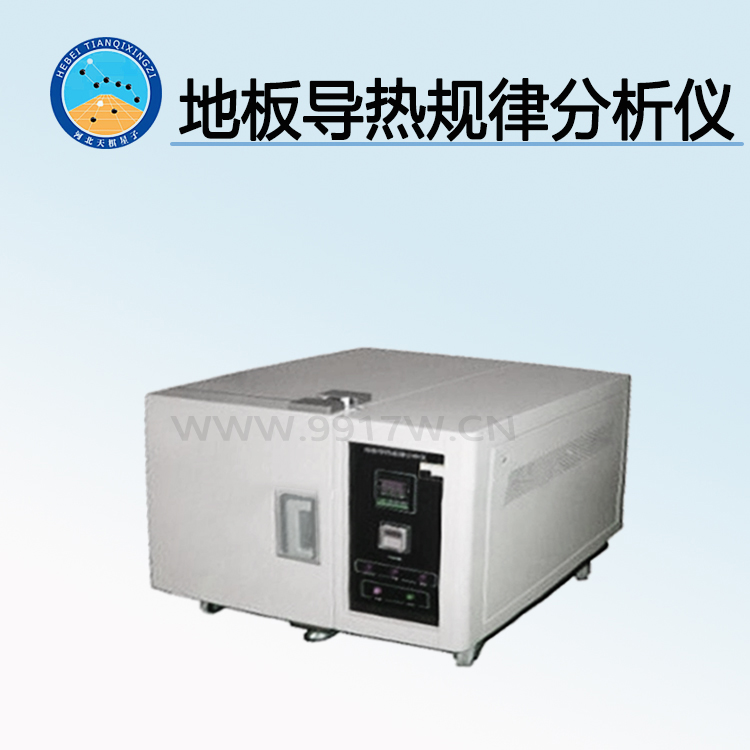

TDACF-180型地板導熱規律分析儀

一、產品簡介：

TDACF-180型地板導熱規律分析儀系統分為整機結構、電氣和控制系統三部分。整機結構部分是系統主要硬件設備，主要由上下兩腔構成，且上下兩腔之間，上下兩腔和外界之間密閉，下腔具有加熱和制冷裝置。電氣部分是系統的功能設備，包括固態繼電器等電氣元件控制系統是地板導熱規律分析儀核心，也是試驗數據的采集存儲部分。

二、技術參數：

1、上腔內腔規格：長330mm*寬220mm*高180mm

2、下腔內腔規格：長330mm*寬220mm*高40mm

3、傳熱通道規格：70mm*30mm*50mm

4、箱體尺寸：360mm*280mm*300mm

5、下腔溫度的調節范圍為10℃~90℃，控制靈敏度±0.5℃

6、放熱源響應時間（30±10）min

7、試件尺寸：100mm*60mm

8、控制方式：PID演算控制或按鍵控制

9、顯示方式：觸摸屏進行人機交互或led數字顯示；

10、工作電壓：24VDC

11、儀器電源：交流380V 50Hz 需接地線

12、系統功率： < 1kW
