含砂量測定

4.27.1 原理

確定試件完全燃燒后試件中的砂 f含量。GB/T 17657—2013

4.27.2 儀器與試劑

4.27.2.1 天平.感量0.01g，

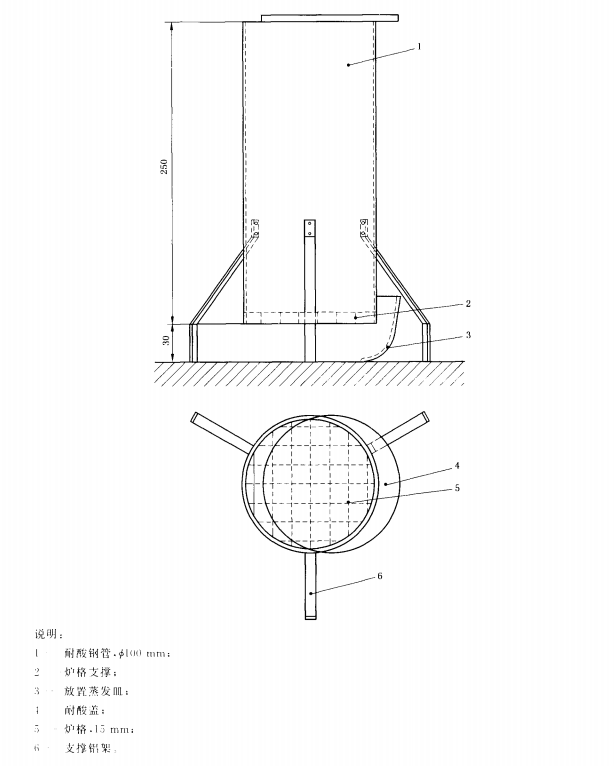

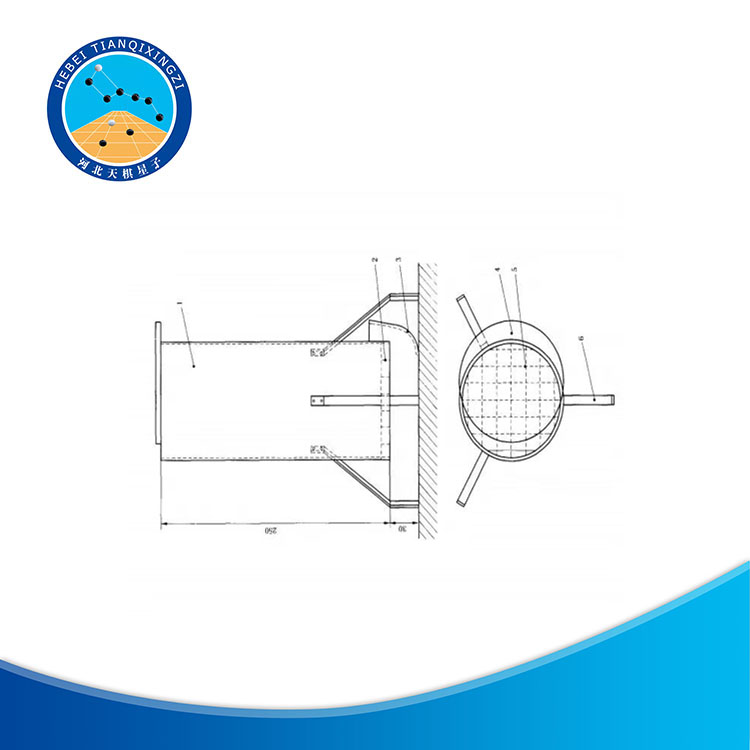

4.27.2.2 管狀爐（圖33）

4.27.2.3 馬福爐，溫度范圍∶室溫～】mur℃。

4.27.2.4 干燥器.

4.27.2.5 鼓風(fēng)干燥箱.可保持溫度（103=2）。

4.27.2. 6 水槽，

4.27.2.7 蒸發(fā)皿，9 ml.

4.27.2.8 玻璃燒杯，250）ml.

4.27.2.9 量筒.100 mL。

4.27.2.10 尼龍網(wǎng).網(wǎng)孔35μm～1gm∶

4.27.2.11 燒結(jié)玻璃砂濾坩堝.孔隙度 l，

4.27.2. 12 玻璃棒。

4.27.2.13 坩堝鉗。

4.27.2. 14 優(yōu)瓶。

4.27.2. 15 鹽酸、p= 1. 18g ml。

4.27.3 方法

4.27.3.1 將樣品粉碎.碎片長度不超過20mm.并將樣品在（2）±2）℃ 、相對濕度（55±行??件下放

至質(zhì)量恒定、前后相隔21h兩次稱量所得的試作質(zhì)量差小于試件質(zhì)量的0.1即視為試件質(zhì)量恒定。

4.27.3.2 稱?。?00±2）g 樣品.精確至10.r01 g.放人管狀爐并點(diǎn)燃。

4.27.3.3 將蒸發(fā)皿放置在管狀爐下，收集灰分和炭化物，然后在馬福爐中加熱至50℃～ix）℃.燃

燒約3 h。

4.27.3.4 將干燥灰分倒入玻璃燒杯中.用5 nl.鹽酸洗凈蒸發(fā)榧，并將鹽酸溶液倒入燒杯中．在水

捕中將燒杯加熱到75℃.再加入 100 mL.蒸餾水，攪拌殘留的固體物質(zhì)〈砂粒）.然后靜止 10 min。

4.27.3.5 從砂粒中盡可能倒出燒杯內(nèi)的鹽酸溶液.儀剩下幾毫升.注總不得造成砂粒流失。加入

150 mL蒸餾水.攪拌混合液.并用尼龍網(wǎng)過濾，濾去40 ym 以下的顆粒。用玻璃棒攪拌濾同上的砂粒.

并用洗瓶中的蒸餾水清洗。

4.27.3.6 在「燥箱巾加熱燒結(jié)玻璃砂濾坩堝至（103+2）.取出并放入F燥器中，冷卻30 min后稱

量。用水沖洗砂粒到坩堝中.通過抽吸除去水分。然后將留有砂粒的坩堝在（1uS±2）℃ 條件下干燥

1 h，取出并放人干燥器中.冷卻 16 min 后稱量、精確至0.n】 g。
