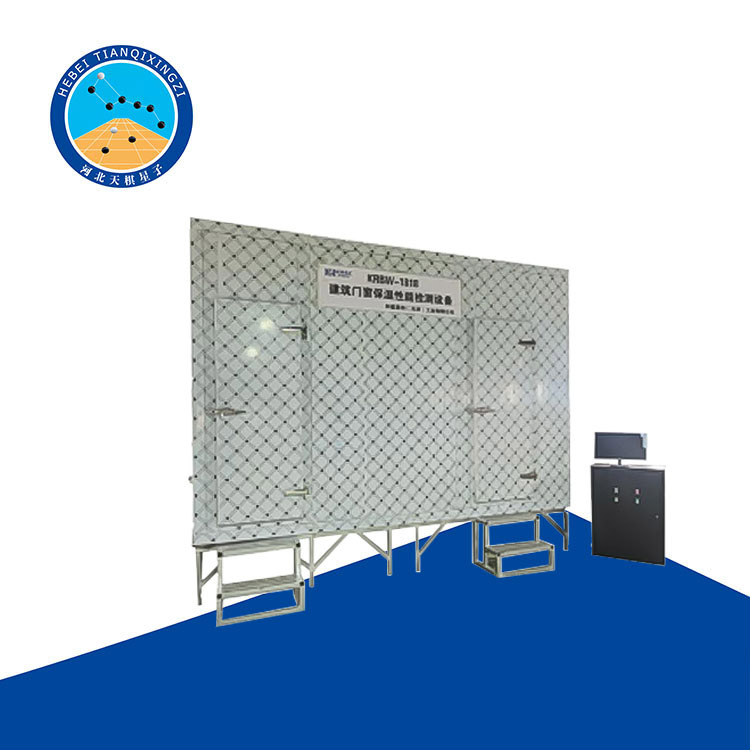

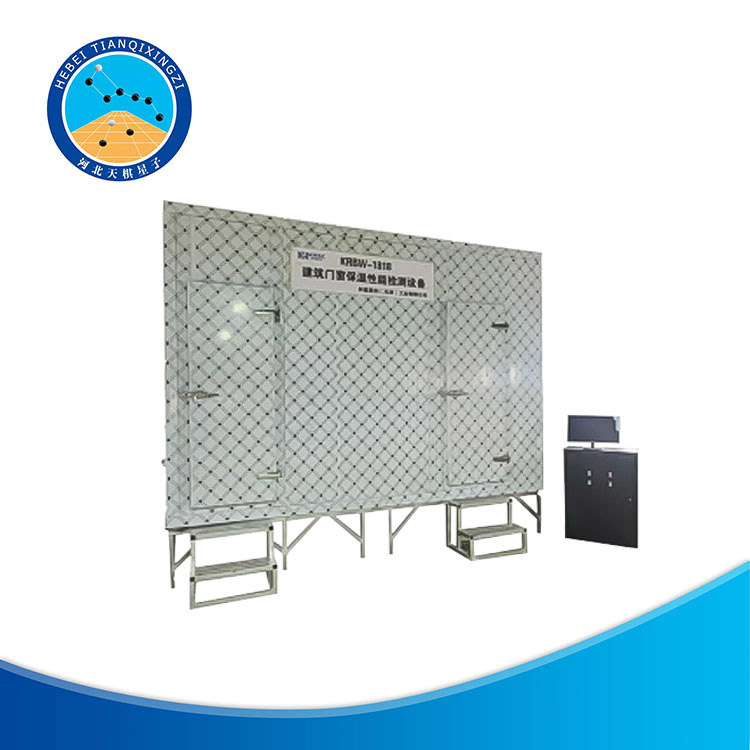

TDBW-1818建筑門窗性能保溫檢測設備
【產品概述】
TDBW-1818、TDBW-2121型門窗保溫性能檢測設備是我公司在已往研制的門窗保溫性能檢測裝置基礎上,根據最新方法標準GB/T8484-2020開發的新—代高效節能建筑構件的保溫性能檢測設備,使該項測試技術在應用的實效性上得到了大大地提高。
【型號】
TDBW-1818、TDBW-2121型門窗保溫性能檢測設備
【適用標準】
GB/T8484-2020《建筑外門窗保溫性能檢測方法》
【測試原理】
MC-BW1821型門窗保溫性能檢測設備是按照GB/8484-2020《建筑外門窗保溫性能檢測方法》的報批稿而制作的,該方法的理論依據為基于-維穩態傳熱原理,采用標定熱箱法檢測。模擬冬季外門窗構件的傳熱狀況,將外門窗構件置于兩個不同溫場的箱體之間,熱箱模擬供暖建筑冬季室內空氣溫場、空氣對流、空氣濕度、輻射條件;冷箱模擬室外氣候條件(空氣溫場、空氣對流((風速)、輻射條件)。
【技術參數】
1. 環境空間應保證設備四周少應有0.5米的距離,應考慮箱體門能完全開啟;
2. 電源:AC380V 16kW;
3. 測溫精度:≤0.02℃;
4. 控溫精度:熱室:<0.1℃;冷室:≤0.3℃;
5. 控濕系統:熱室相對濕度≤20%;
6. 熱室大加熱功率:1200W;
7. 冷室低溫度可達:-25 ℃;
8. 測試方式:可采用全自動檢測方式。
【設備配置】
1 電腦 內存4G 硬盤500G 1臺 聯想
2 采集卡 Xp 1個
3 保溫庫板 1套
4 制冷機組 1套
5 電器元件 系統電器組件 1套
6熱室加熱器 1 個
7PT1000 200個
8 門窗專用檢測軟件 1
【試驗室內布局】
主機面積:4*3*3M
外環境面積:5*4*4M
控制系統在外環境外:1.2*0.8M
