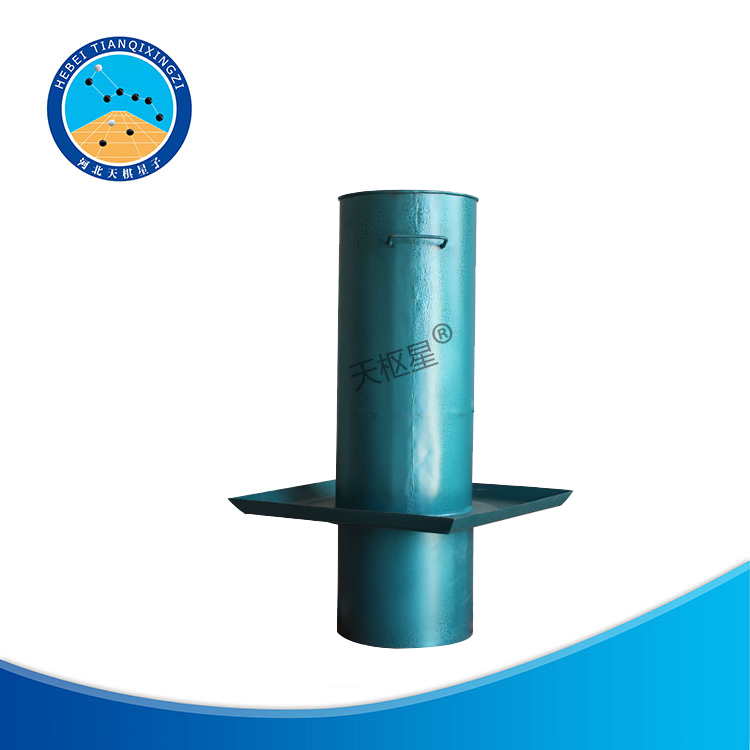

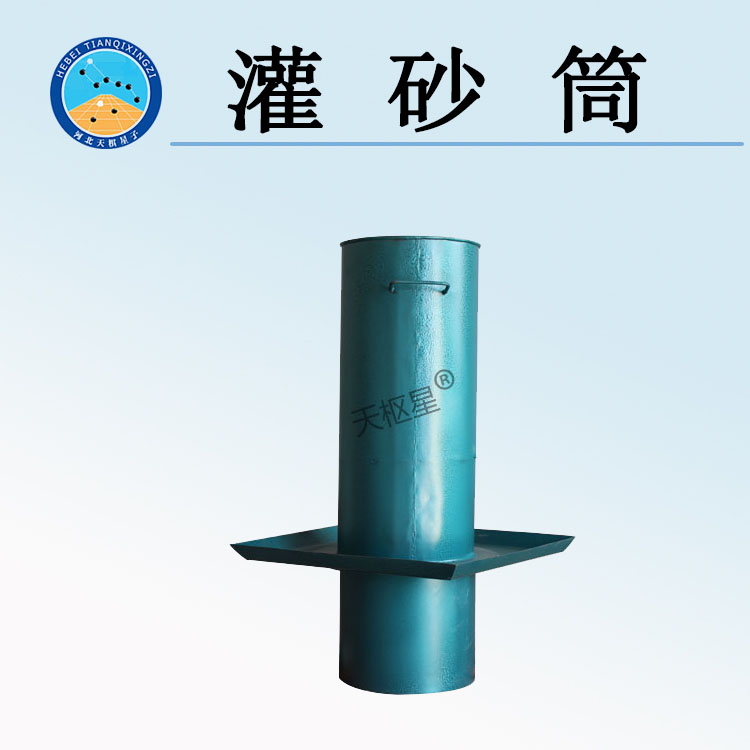

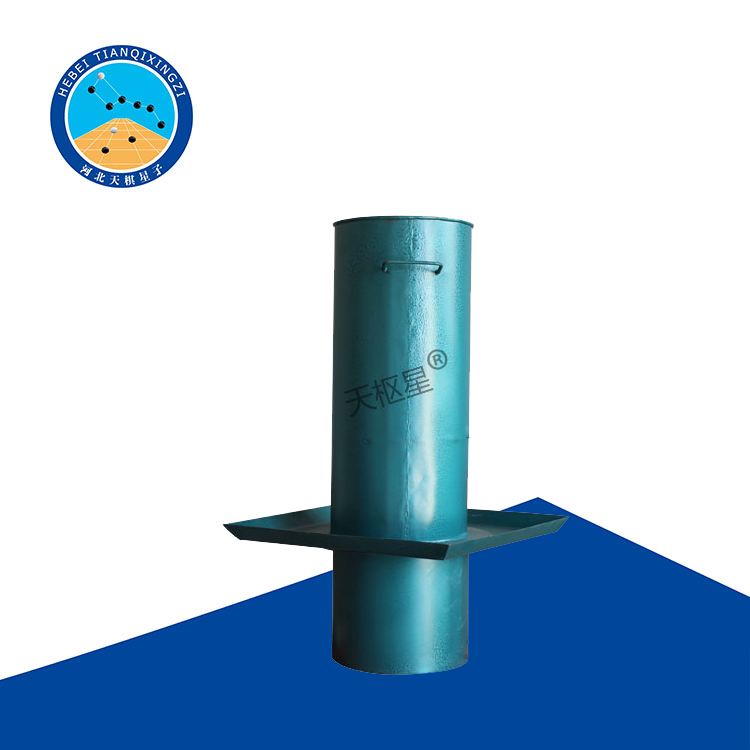

天檢牌TD921-T系列灌砂筒

一、產品簡介

TD921-T系列灌砂筒由河北天棋星子檢測設備有限公司根據中華人民共和國交通運輸部行業標準JTG 3450--2019《公路路基路面現場測試規程》中T0921-2019 《挖坑灌砂測試壓實度方法》發研制并生產的。

TD921-T系列灌砂筒適用于在工地測定砂土、砂礫土，砂礫料、級配礫石、水泥穩定土、石灰穩定土等的容重，上述各種集料的最大粒徑不得超過25mm。測定容重層的厚度不超過150mm。

灌砂筒規格型號:Ф100mm、Ф150mm、Ф200mm。

 二、結構組成

1.灌砂筒；金屬圓筒（用鐵皮制作）的內徑為150mm，總高360mm，

 2.主要分兩部分，上部為儲砂筒，筒深270mm（容積約4600立方厘米）筒底中心有一直徑15mm的圓孔。

 3、金屬標定罐；一個內徑150mm高150mm的金屬罐用鐵皮制作。

4、一個直徑200mm總高520mm容積為1100立方厘米。

三、灌砂筒使用方法

（1）在試驗地點,選一塊平坦表面,并將其清掃干凈,其面積不得小于基板面積.

（2）將基板放在平坦表面上,當表面的粗糙度較大時,則將盛有量砂的灌砂筒放在基板中間的圓孔上,將灌砂筒的開關打開,讓砂流入基板的中孔內,直到儲砂筒內不再下流時關閉開關.取下灌砂筒,并稱量筒內砂的質量,準確至1g.灌砂筒注:當需要檢測厚度時,應先測量厚度后再進行進一步驟.

（3）取走基板,并將留在試驗地點的量砂收回,重新將表面清掃干凈.

（4）將基板放回清掃干凈的表面上（盡量放在原處）,沿基板中孔鑿洞（洞的直徑與灌砂筒一致）.在鑿筒過程中,應注意不使鑿出的材料丟失,并隨時將鑿松的材料取出裝入塑料袋中,不使水分蒸發,也可放在大試樣盒內.試洞的深度應等于測定層厚度,但不得有下層材料混入,最后將洞內的全部鑿松材料取出.對土基或基層,為防止試樣盤內材料的水分蒸發,可分幾次稱取材料的質量.全部取出材料的總質量為,準確至1g.

（5）從挖出的全部材料中取出有代表性的樣品,放在鋁盒或潔凈的搪瓷盤中,測定其含水量（,以%計）.樣品的數量如下:用小灌砂筒測定時,對于細粒土,不少于100g;對于各種中粒土,不少于500g.用大灌砂筒測定時,對于細粒土,不少于200g;對于各種中粒土,不少于1000g;對于粗粒土或水泥,石灰,粉煤灰等無機結合料穩定材料,宜將取出的全部材料烘干,且不少于2000g,稱其質量,準確至1g.注:當為瀝青表面處治或瀝青貫入式結構類材料時,則省去測定含水量步驟.

（6）將基板安放在試坑上,將灌砂筒安放在基板中間（儲砂筒內放滿砂到要求質量）,使灌砂筒的下口對準基板的中孔及試洞,打開灌砂筒的開關,讓砂流入試坑內,在此期間,應注意勿碰動灌砂筒.直到儲砂筒內的不再下流時,關閉開關,仔細取走灌砂筒,并稱量筒內剩余砂的質量,準確至1g.

（7）如清掃干凈的平坦表面的粗糙度不大,可省去（2）（3）的操作.在試洞挖好后,將灌砂筒直接對準放在試坑上,中間不需要放基板,打開筒開關,讓砂流入試坑內.在此期間,應注意勿碰動灌砂筒.直到儲砂筒內的砂不再下流時,關閉開關,仔細取走灌砂筒,并稱量剩余砂的質量,準確至1g.

（8）仔細取出試筒內的量砂,以備下次試驗時再用.若量砂的濕度已發生變化或量砂中混有雜質,則應該重新烘干,過篩,并放置一段時間,使其與空氣的濕度達到平衡后再用.

四、灌砂筒操作規程

1、將盛有量砂（M5）的灌砂筒放在基板中間的圓孔上，將灌砂筒的開關打開，讓砂流入基板的中空內，直到砂不在流。取下灌砂筒，稱取量筒內砂的質量（M6），準確至1g。

 2、稱取試坑中全部材料的總質量Mw。

 3、從挖出的全部材料中取有代表性的樣品，測定其含水量（ω，%）。用小灌砂筒測定時，細粒土不小于100g，中粒土不小于500g;用大砂筒，相應的細粒土不小于200g，中粒土不小于1000g，粗粒土或無機結合料穩定材料，不少于2000g，稱其質量（Md）。

 4、將基板放在試坑上，灌砂筒放在基板中間，打開灌砂筒開關，直至砂不再流動，稱取量筒內砂的質量（M4

 5、如清掃干凈的平坦表面的粗糙不大可省去3的操作，試洞挖好后直接對準放在試坑上，不需要放基板，打開筒的開關，最后稱取剩余砂的質量（M4'）。

 五、灌砂筒校驗方法： 確定砂筒內下圓柱體內砂的重量，其步驟如下:

 1、在儲砂筒內裝滿砂，筒內砂的高度與筒頂的距離不超過15mm，稱取筒內砂的重量，難確至1g（m），每次標定及以后試驗都應該維持這個重量不變。

 2、將開關打開，讓砂流出，并使流出的砂體積與工地所挖試洞缽積相等，（或等于標定罐的容積），然后關上開關，并稱量筒內不再流下時，將開關關上，并小心的取走灌砂筒。

 3、收集并稱重留在玻璃板上的砂，準確至lg，此砂就是填滿灌砂下部圓錐體的砂。

4、重復上述測量至少三次，最后取平均位，準確至1g（m）。確定量砂的單位比重：（g／立方厘米）其步驟如下：

A、用水確定標定罐容積V（立方厘米）。

    B、在儲砂筒內裝入重量為M1的砂，并將灌砂筒放在標定罐上，將開關打開，讓砂流出（整個沉砂過程中不要碰動灌砂筒）直到儲砂筒內的砂不再下流時，將開關關上取下罐砂筒，稱取筒內剩余砂的重量，準確至1g，重復上述測量至少三次，然后取平均值，推確至g（m）。由下式計算填滿標定罐所需的重量m.（請看儀器中附帶的說明）

六、注意事項

1.使用灌砂筒時，要認真閱讀技術說明書，熟悉技術指標、工作性能、使用方法、注意事項，嚴格遵照儀器使用說明書的規定步驟進行操作。

 2.初次使用灌砂筒人員，必須在熟練人員指導下進行操作，熟練掌握后方可進行獨立操作。

 3.實驗時使用的灌砂筒，要布局合理，擺放整齊，便于操作，觀察及記錄
