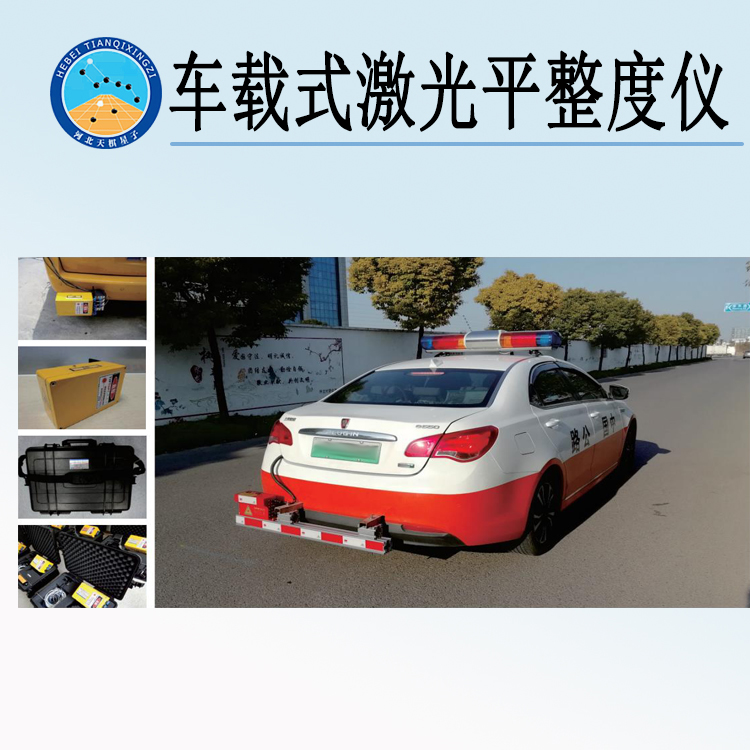

天檢牌TD966-1型車載式激光平整度儀

一、產品簡介

TD966-1型車載式激光平整度儀由河北天棋星子檢測設備有限公司根據中華人民共和國交通運輸部行業標準JTG3450--2019《公路路基路面現場測試規程》中T 0934-2008 《車載式激光平整度儀測試平整度方法》發研制并生產的。

二、產品特點

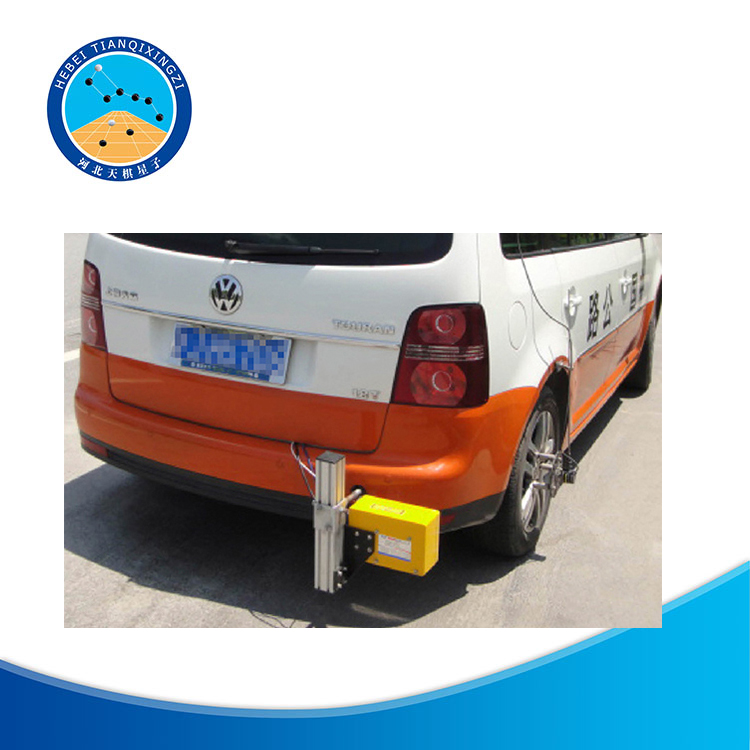

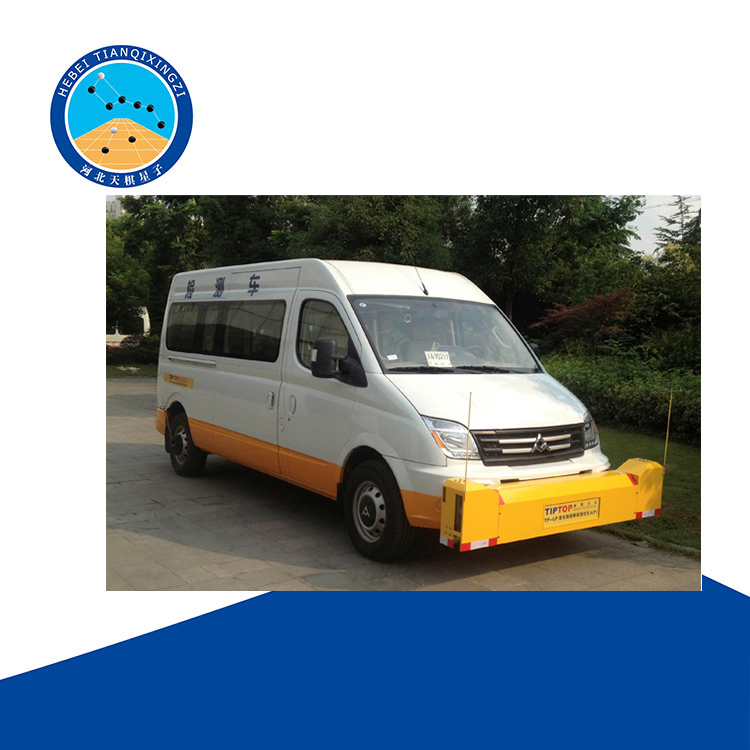

1.車載式激光平整度儀：由承載車、距離傳感器、縱斷面高程傳感器和主控制系統組成。

2. 車載式激光平整度儀采集的數據是路面相對高程值，應以100m 為計算區間長度用IRI的標準計算程序計算國際平整度指數（IRI）值，以m/km 計，保留2位小數。

三、技術參數

㈠基本技術參數：

（1）測試速度：（30～100）km/h。

（2）采樣間隔：≤500mm。

（3）傳感器測試精度：1.0mm。

（4）距離標定誤差：≤0.05%。

㈡詳細技術參數：

① 測平整度指標：

1.國際平整度指標IRI

2.平整度標準差σ

3.行駛質量指數RQI

4.觀測打分值RN

5.路面構造深度SMTD

② 儀器輸出結果：

1.各種指標（整段和任意長度的分段）

2.各種指標曲線和原始數據

3.采用自動檢測裝置測出車速和距離

③ 車載式激光路面平整度儀技術特性：

1.傳感器配置：2套或1套（每套包括一個激光傳感器和一個加速度傳感器，用戶可選擇配置）

2.檢測速度：20km/h–100km/h

3.連續可測距離：>50km

4.可測縱斷面剖面波長范圍：<1000m

5.采樣間隔：1mm（可任意選取）

6.各種指標報告間隔：5m以上的任意長度

7.最小縱斷面剖面數據報告間隔：1mm

8.操作環境溫度：-20℃至50℃

9.系統電源：汽車12V電源

10.現場輸出：可現場直接分析數據并打印結果

11.激光傳感器底部與路面之間凈距：350mm

④ 儀器平整度檢測性能參數：

1.與參照結果的相關性（參照水準儀）：相關系數R2>0.98

2.檢測范圍：IRI：0-15m/km

3.檢測重復性：偏差系數：Cv<3%

⑤ 激光傳感器技術參數：

1.精度（偏差）：<0.05mm

2.分辨率：<0.004mm

3.線性：±0.075%

4.測量范圍：100-600mm

⑥ 儀器加速度傳感器技術性能參數：

1.精度（偏差）：<±1%

2.分辨率：<0.3mg

3.線性：±0.2%

4.測量范圍：±10g

5.加速度傳感器頻率范圍：>300Hz

⑦ 車載式激光路面平整度儀縱向距離/速度傳感器（DMI）：

1.距離檢測精度：<0.05%

2.距離檢測分辨率：<0.001m
