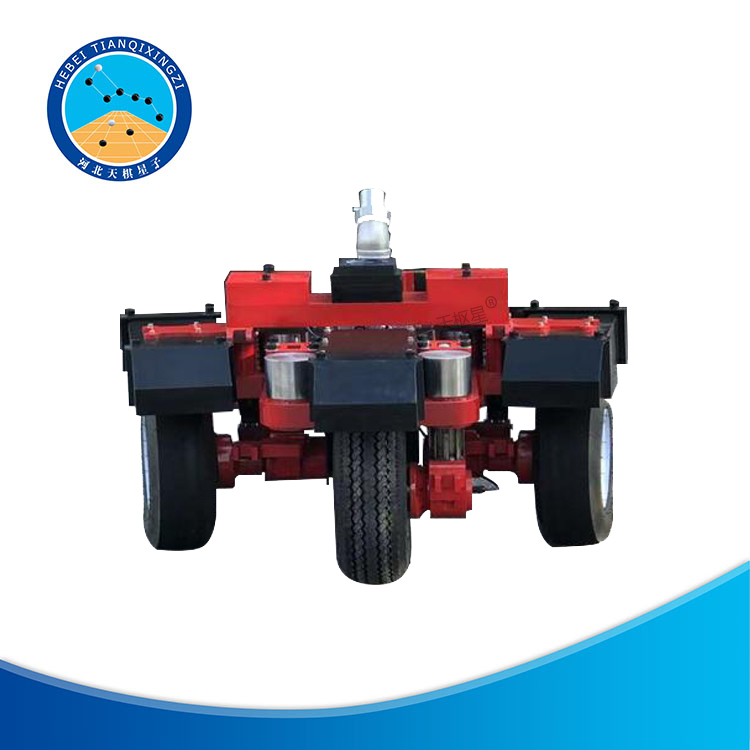

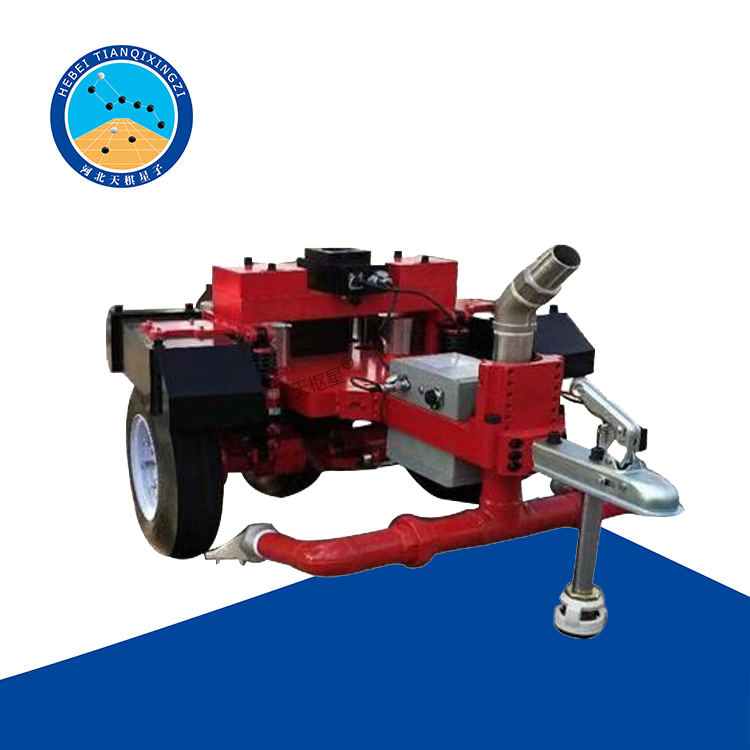

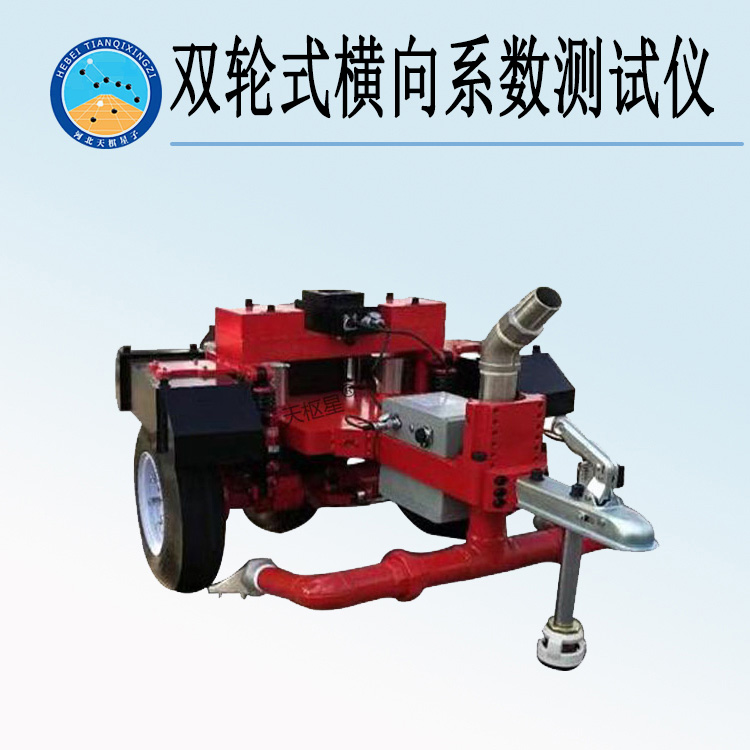

天檢牌TD967-1型雙輪式橫向系數測試儀

一、產品簡介

TD967-1型雙輪式橫向系數測試儀由河北天棋星子檢測設備有限公司根據中華人民共和國交通運輸部行業標準JTG3450--2019《公路路基路面現場測試規程》中T 0967-2008 《雙輪式橫向力系數測試系統測試路面摩擦系數方法》發研制并生產的。

新建、改建路面工程質量驗收和正常使用道面的橫向力系數檢測。

二、技術參數

1、加載裝置

1）最大行駛速度：160 km/hr

2）測試輪輪胎類型：光面天然橡膠輪胎測試輪輪胎規格：4.00-8-6PR

3）測試輪輪胎壓力：69 ± 3kPa

4）測試輪偏置角：7.50 ± 0.50° 測試輪靜態垂直荷載：761 ± 9N

5）后穩定輪輪胎類型：天然橡膠輪胎后穩定輪輪胎規格：4.00-8-6PR

6）后穩定輪輪胎壓力：207 ± 14kPa 后穩定輪靜態垂直荷載：525~610N 行駛距離測量誤差：≤ 2mm

2、路面濕潤系統

1）汽油機水泵最大流量：25m3 / hr

2）噴嘴指向：與路面夾角 25 ± 2°

3）濕潤水著地點：距離測試輪胎的垂直中心線 150~200 mm

4）濕潤水流量：166.6 L / min

3、信號采集系統

1）采樣間距：≤ 100 mm

2）采樣幅值分辨率：16bit

3）車速測量范圍：0 ~120 ± 0.1 km/hr 橫向摩擦力測量范圍：0 ~2000 ±1 N 路面溫度測量范圍：-50 ~100 ±1 ℃ 環境溫度測量范圍：-50 ~100 ±1 ℃ 水流量測量范圍：0~400 ±1 L/min 數據傳輸總線：以太網

4、控制器：手機/平板電腦系統電源：鋰電池電池組連續工作時間：12 hr

5、工作溫度范圍：-5~50 ℃

6、工作濕度范圍：5~85 %RH

7、外觀尺寸：200 mm×180 mm×100 mm

8、存儲量：5000 組試驗數據主要功能：

9、自動計算試驗路段和兩樁之間的橫向力系數 SFC 的平均值、標準差、變異系數及代表值。

10、自動記錄、保存測試數據。

11、具備變量程、帶通濾波及自動分析各測試參數功能。

12、具有各測點處的行駛速度、路面溫度記錄功能，以 Excel 格式輸出記錄報告。

13、具有路段統計與評估功能，以 Excel 格式輸出評估報告。整體參數：

14、外形尺寸：1.5 m × 0.91 m × 0.65 m。

15、總重量：256 kg。

16、長期儲存溫度范圍：0~45 ℃。

17、長期儲存濕度范圍：5~50 %RH。
