TD962-2型電動鋪砂儀

一、概述

   TD962-2型電動鋪砂儀是河北天棋星子檢測設備有限公司根據交通運輸部行業標準JTG E60-2008 《公路路基路面現場測試規程》中T0962-1995《電動鋪砂儀測定路面構造深度試驗方法》開發研制的。
   路面構造深度是表征路面粗糙度的一項指標，以往國內都采用人工鋪砂法測定構造深度，盡管其方法簡便，但認為誤差太大，缺乏實際標準。這一情況已不能滿足我國道路門測試的需要。九五以來，我國高等級公路進入重點建設階段，交通部《公路路基路面現場測試規程》規定檢測內容，推廣采用電動鋪砂儀，以滿足對高等級公路路面工程質量標準檢測手段的需要。
   本儀器是我廠與交通部公路研究所共同開發的新產品，我廠在交通部公路所引進的日本電動粗糙儀的基礎上，根據我國的實際情況對原機器諸多不足之處進行改進，生產出我國第一臺國產化樣機，該機經交通部公路所組織有關單位于1992年12月進行了實地檢測鑒定并與日本的電動粗糙儀和手工鋪砂法進行了同等條件的對比測定分析，結果表明我廠生產的電動鋪砂儀其性能與進口產品相仿，完全可以滿足測試條件需要。電動鋪砂儀操作簡單、使用方便、避免了人為因素的誤差，適、是用于檢測評定路面的宏觀粗糙及路面抗滑能力的理想檢測儀器。

二、儀器結構形式

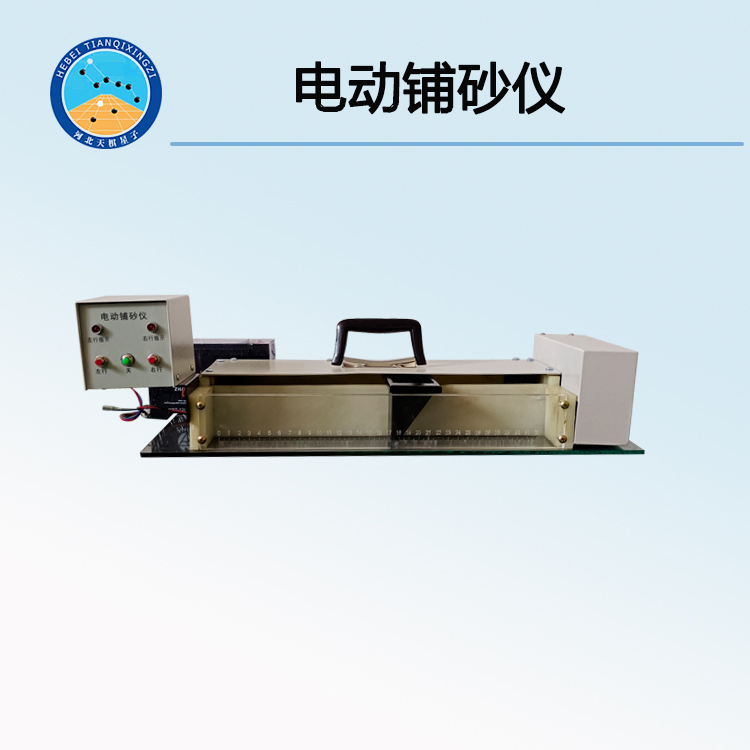

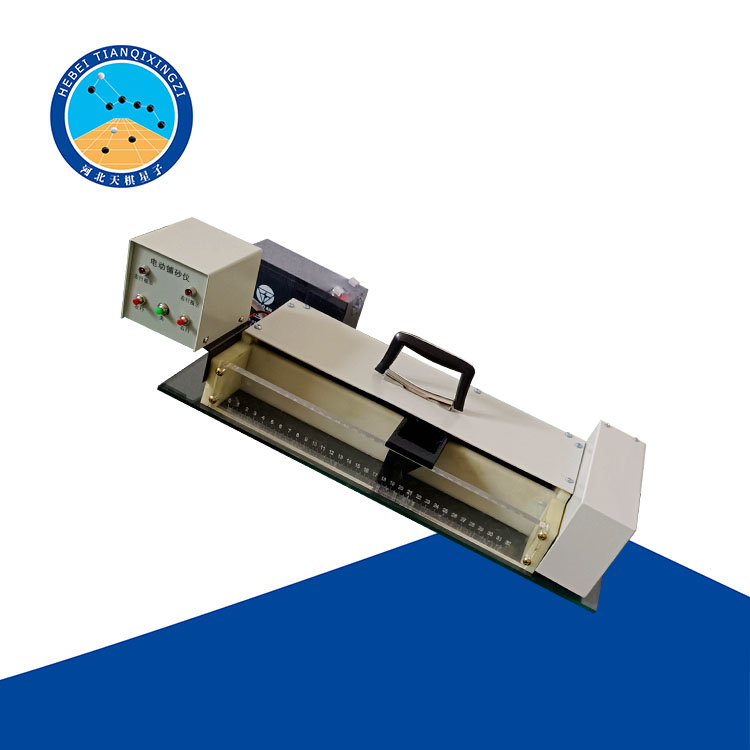

   電動鋪砂儀由漏斗、框架、標尺、微型電機、控制操作器組成。電動鋪砂儀標準配件有標定用玻璃板、標準量砂筒、毛刷等。

三、主要技術參數

1、砂漏斗容積約70毫升，砂漏斗下部開口寬度2.7毫米鋪砂帶尺寸：寬50厚4毫米。
2、砂漏斗移動速度：約15毫每秒。
3、砂漏斗移動范圍：約290毫米。
4、外形尺寸：470×160×140毫米
5、直流電機電源：12伏、3.3安培。

四、操作注意事項

1、由于儀器比較莉巧，傳動部件大部分外露。因此必須保持儀器的清潔干凈，特別是絲杠和光杠不能粘有污物，使用時要輕拿輕放。

2．應盡可能遍免有風沙天氣在戶外使用。

3、往砂斗內灌砂時應均勻灌注。

4、每次使用完畢后應隨即清掃干凈，放入專用木箱內。

5、如果電源正負極接錯，立即改正。

五、裝箱單

1、電動鋪砂儀一臺

2、450x250x5毫米平板玻璃一塊（標定用）3砂量筒（容積50毫升）一個

4、短平尺一件

5、小毛刷一把

6、番電池：12伏4安培小時一個

7、蓄電池快速充電器：220伏、12伏一個
