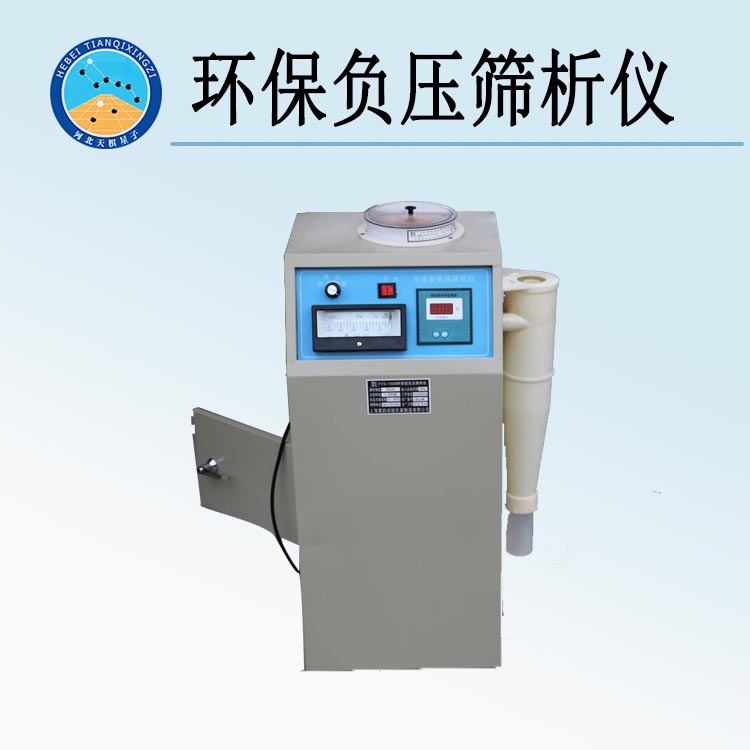

天檢牌TD502-2型環保負壓篩析儀

一、產品簡介

TD502-2型環保負壓篩析儀管是河北天棋星子檢測設備有限公司根據中華人民共和國交通運輸部行業標準JTG  E51-2009《公路工程無機結合料穩定材料試驗規程》中3原材料試驗 T0818--2009《粉煤灰細度試驗方法》開發研制并生產的。

標準規定了方孔45um和80um篩的水泥細度篩析試驗方法的實施，減少試驗過程中人為因素的影響，提高試驗精度，我廠與中國建筑材料科學研究院水泥與新材研究所共同研制“FYS-150B型環保型水泥細度負壓篩析儀”。產品由中國建筑材料科學研究院水泥與新材研究所監督檢驗，該產品具有結構先進、使用壽命長、環保性能強、篩析速度快、精度高、復演性好、適用面廣等優點，處于國際領先水平

二、技術參數

1篩析測試細度：1mm-0.030mm

2篩析時間：自動

3控制可調范圍：120-180秒

4工作負壓：4000-6000Pa

5電源電壓：220V  50Hz

6加料:10g-25g

7噪音:〈75分貝

8重量：25kg

9外形尺寸：530×350×900mm

三、結構說明

  TD502-2型環保型負壓篩析儀由篩析儀和工業吸塵器兩大部分組成一整體。工業吸塵器有電機和過濾袋，清灰裝置組成，真空壓力表可測負壓，收塵筒用來收集灰塵。

四、操作原理

 TD502-2型環保型負壓篩析儀利用氣流作為篩分的動力介質，工作時，整個系統保持負壓狀態，篩網里的待測末物料在旋轉的噴氣嘴噴出的氣流作用下呈流態狀，并隨氣流一起運動，其中粒徑小于篩網孔徑的細顆粒由氣流帶動通過篩網被抽走，而粒徑大于篩網孔徑的粗顆粒則留在試驗篩內，從而達到篩分的目的。篩分系統中聯用一只小型旋風收塵筒，則可把能通過篩網的細顆粒從氣流中收集，收集率可達95％以上，從而減少了吸塵器清灰次數。

五、操作步驟：

    將試驗篩置于篩析儀篩座上，檢查密封性能；然后，將樣品按要求數量稱量，倒入試驗篩內，蓋上篩蓋。接通電源（注意：電源座必須接地）按設定篩分時間開啟開關，篩析儀開始工作；自動停機后，將試驗篩內的篩余物稱量，就可得出篩分測試結果。

   篩析時間設定：本機設定時間為120秒、180秒，按切換鍵。設定時間后即可按ON/OFF鍵連續篩析。
