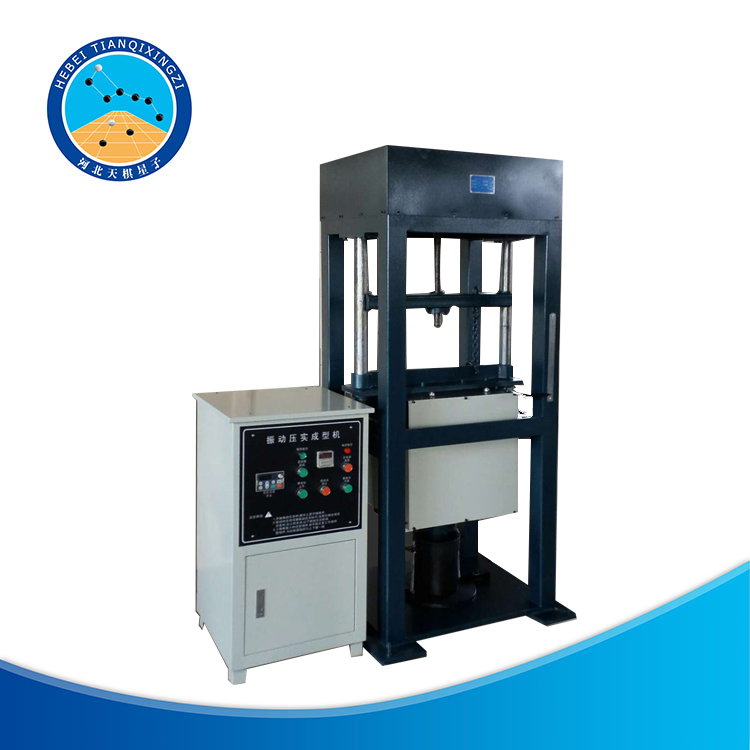

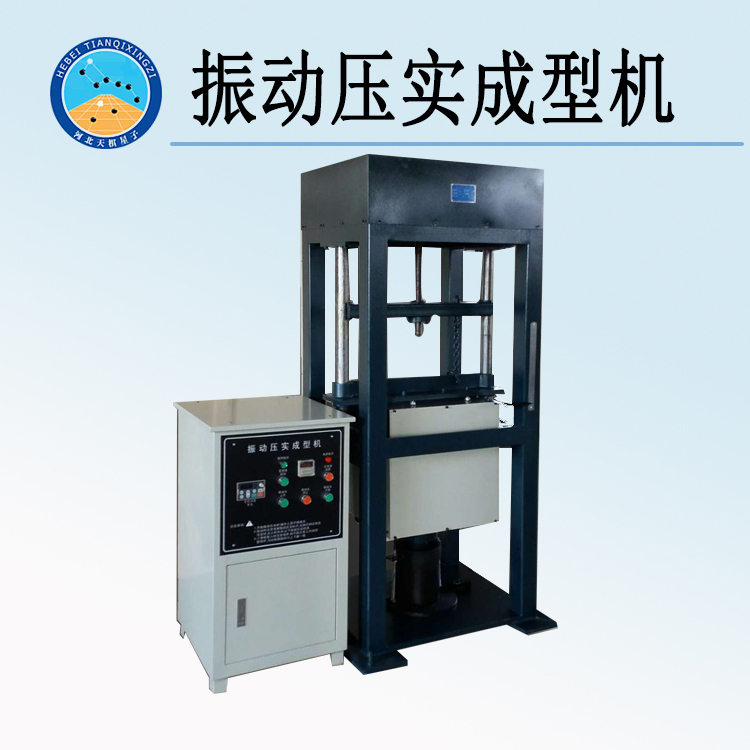

天檢牌TD842-2振動壓實成型機
一、產品簡介
TD842-2型振動壓實成型機河北天棋星子檢測設備有限公司根據中華人民共和國交通運輸部行業標準JTG E51-2009《公路工程無機結合料穩定材料試驗規程》中4無機結合料穩定材料的取樣、成型和養生試驗 T 0842—2009《無機結合料穩定材料振動壓實試驗方法》開發研制并生產的。
TD842-2型振動壓實成型機主要用于采用振動壓實方法成型無機結合料穩定粒料的各種試件,其中包括用于測試無側限抗壓強度、間接抗拉強度和抗壓回彈模量的圓柱體試件和用于溫縮系數、干縮系數、抗折強度以及抗折回彈模量測試的梁式試件。
二、技術參數
1. 振動頻率: 0~50Hz(可調)。
2. 振 動 力: 0~1000Kg(可調)
3. 靜 壓 力: 0~1500Kg(可調)
4. 振動時間: 0~10分鐘(可調)
5. 適用試模: 300×300×50(100)mm
300×150×50(100)mm
Φ100×100mm Φ150×150mm或其它
6. 電 源: ~380V 2KW
7. 外形尺寸: 1400×1200×2500mm
8. 重 量: 500Kg
三、操作步驟
1、調節振動成型機的振動參數,對無機結合料穩定粒料一般選 用靜壓力 1900N、 激振力 6800N-6900N、振動頻率為 28-30HZ 的振 實條件。
2、根據需要成型時間的形狀分別安裝圓形或長方形壓頭,然后 仔細地確定出混合料的振動壓實需要達到的規定尺寸, 據此調節振動 壓實機上標尺應達到的位置。
3、取一份試料平鋪于金屬盤中,按事先通過壓實標準試驗確定 的最佳含水量計算得到的每份試料應加水量將水均勻的噴灑在試料 上,用小鏟將試料充分拌合到均勻狀態。
4、將所需要的結合料加到浸潤后的試料中,并用小鏟、泥刀或 其他工具充分拌合達到均勻狀態。對于加有水泥的試料,應在拌合后 1h 完成試驗,拌合后超過 1h 的試樣應予作廢。
5、將鋼模套環、鋼模及鋼模底板緊密連接,然后將其放在堅實 地面上,將拌合好的混合料按四分發分成四份,依次將混合料倒入筒 內,一邊倒一邊用直徑 2cm 左右的木棒插搗。混合料一次裝完后整 平其表面并稍加壓緊,然后覆蓋一片事先剪好的塑料紙,將鋼模連同 混合料放在振動壓實機的剛質地板上, 用螺栓將鋼模底板與振動壓實 機底板固定在一起。
6、將振動壓頭對準鋼模后,按"下降"按鈕放下振動器,使振動 壓頭與鋼模內的混合料緊密接觸。 檢查振動壓實成型機上的螺栓及開 關連接處,確定沒有任何物品放在振動壓實成型機下。
7、啟動壓實機,開始振動壓實。仔細觀察振動器標尺的位置變 化,達到預定的標尺位置后立即關閉,同時記下振動壓實時間。
8、按"上升"按鈕拉起振動壓頭。松開鋼模底板的螺栓,將鋼模 連同經過振實后的混合料一起卸下,松開螺栓后取下鋼模套環,此時 振動壓實后的混合料頂面應與鋼模的上邊緣齊平。
9、托住鋼模底部的墊塊,小心將鋼模與其中的混合料一起放到 合適地方, 根據混合料的類型靜置一段時間后用脫模器將振實以后的 混合料推出鋼模。
10、 時間脫?;蚩梢园釀雍髴R上用塑料薄膜包裹并放在養生室 中,養生條件與規范靜壓法相同。
