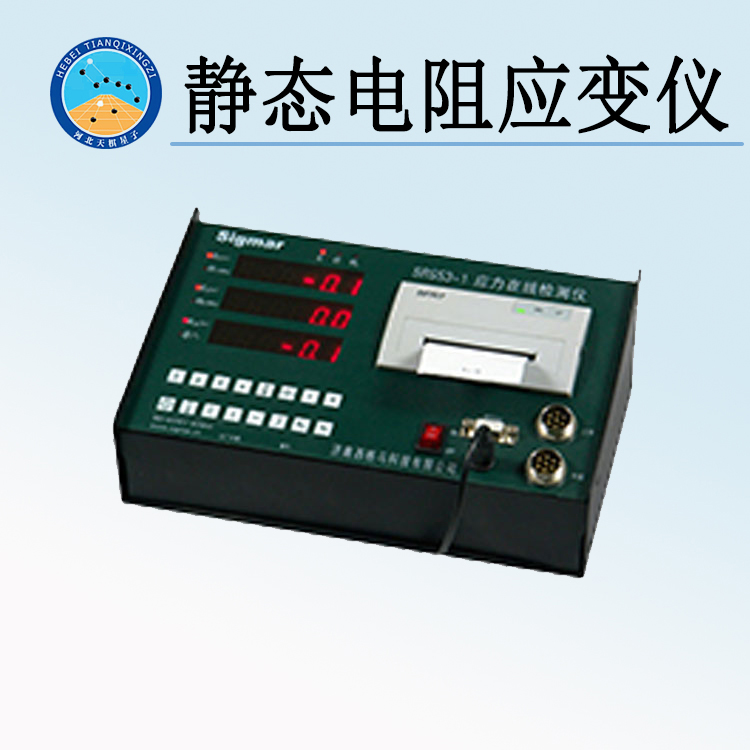

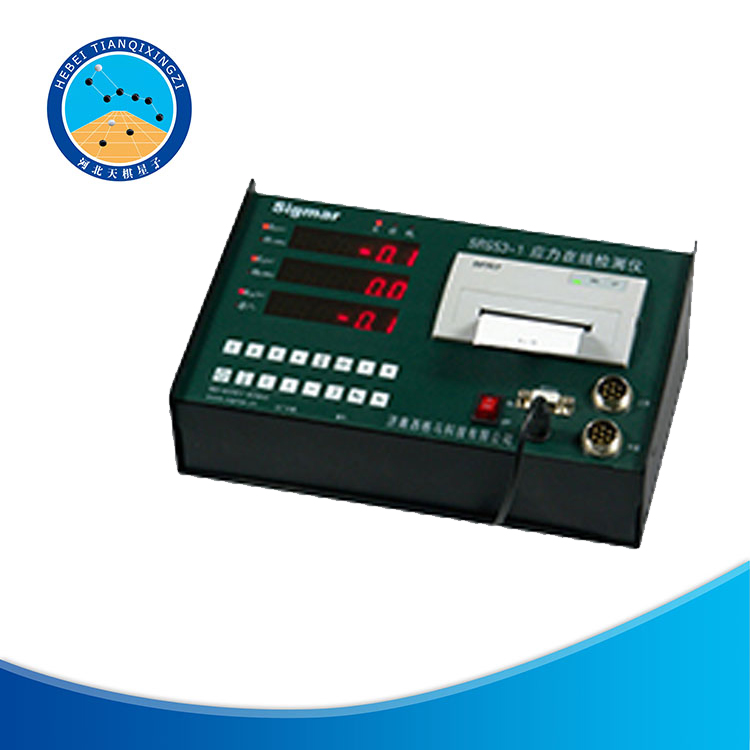

天檢牌TDSH-YD型靜態電阻應變儀
一．產品概述
TDSL264-YB靜動態應變儀是河北天棋星子檢測設備有限公司根據中華人民共和國交通運輸部行業標準JTG/T J21-2015《公路橋梁荷載試驗規程》中4.2《靜力參數測試》自主研發的一款高性能的產品。主要測量靜態應變、應力、殘余應力。它集應變采集、數碼顯示、存儲、打印為一體，應變儀所用的A/D、CPU、存儲器、通信等芯片以及電橋所配的精密電阻均精選自國際頂尖的電子器件制造商，無論是原理圖設計還是線路板上元器件的布局及連線，都充分考慮了溫度、濕度、振動等因素以及靜電、脈沖群、電磁輻射等電磁干擾的影響，因而測量精度高、線性好、溫漂小，可長時間安全可靠地工作，可廣泛應用于工業現場、企業研發測試中心、大學教學實驗的應變、應力測試。
二．主要功能
1．測量各種線彈性材料的靜態或緩慢變化的應變、應力，如：鋼、鑄鐵、銅及其合金、鋁及其合金、鈦合金、鎂合金、巖石、混凝土、復合材料、植物、塑料、橡膠等
2．測量各種各向同性彈塑性材料的內部殘余應力（擠壓、焊接、鑄造、機加工等產生），如：鋼、鑄鐵、銅及其合金、鋁及其合金、鈦合金、鎂合金、巖石、混凝土、塑料、橡膠等，還可去除測殘余應力打孔引起的系統誤差。
3．采集的應變數據可以數字顯示并實時保存
4．最大、最小主應力及主應力方向σ1、σ2、θ由應變花中完全同步檢測到的ε0、εα、ε2α科學、準確地計算得到，不需手動切換按鍵、分時測試應變花中不同應變片
5．三排數碼管,既可在線、自動、同時顯示應變花中三個方向的應變值ε0、εα、ε2α，也可在線、自動、同時顯示σ1、σ2、θ 及其變化
6．測量結果可以現場打印，通過內置打印機，可任意打印各方向應變或最大、最小主應力及主應力方向等測試結果
7．通過RS232可以與計算機相連并實時顯示數據，可回放歷史數據
8．適用各種應變片：其靈敏度可設置
9．彈性模量、泊松比、殘余應力盲孔法釋放系數等可設定
10．可自動、方便地測量工件的殘余應力：不但適用于盲孔應變釋放系數A、B已知的材料；對于A、B未知的材料，也可通過相關的理論公式換算出較為準確的釋放系數，較為精確地測出殘余應力。事實上，大量的被測材料的A、B是未知的，是不方便或沒有用試驗標定的；不同材料的應變釋放系數相差非常大，測試時，若不考慮不同材料的差別，殘余應力的計算結果將完全錯誤
11．可消除打孔引起的附加應變的影響，精確測量、計算殘余應力
三．應用領域
1.機械工程及制造設備：起重機、挖掘機、水泥泵車等工程機械的力臂等部位的應變應力、位移測試；油缸的壓力、位移、溫度、應變應力綜合測試；機床導軌的殘余應力測試。
2.高鐵、汽車、輪船等交通設備：發動機、減速機的壓力、溫度、應變應力綜合測試；車體、輪軸、高壓輸電弓等部位的應變應力測試。
3.電力、動力工程：電廠設備的強度測試，如核電站安全殼整體強度測試；水輪機軸及葉片的應變應力測試；蒸汽管道受熱后的應變應力、溫度、壓力綜合測試。
4.土木建筑及水利工程：建筑結構靜態應變應力測試；大型體育場館的鋼結構屋頂在拆除安裝支架時的應力監測。
5.橋梁和道路：大型鋼結構橋梁的靜載強度試驗和道路涵隧工程結構應力測試。
6.材料參數測定：各種金屬材料的彈性模量、泊松比、殘余應力釋放系數A和B等參數測定。
7.冶金、石油、化工：鋼錠模表面熱應力測試；油罐、壓力容器、管道的壓力、應變應力測試。

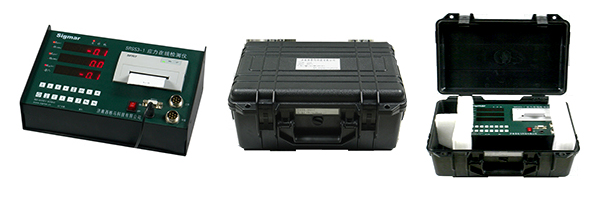

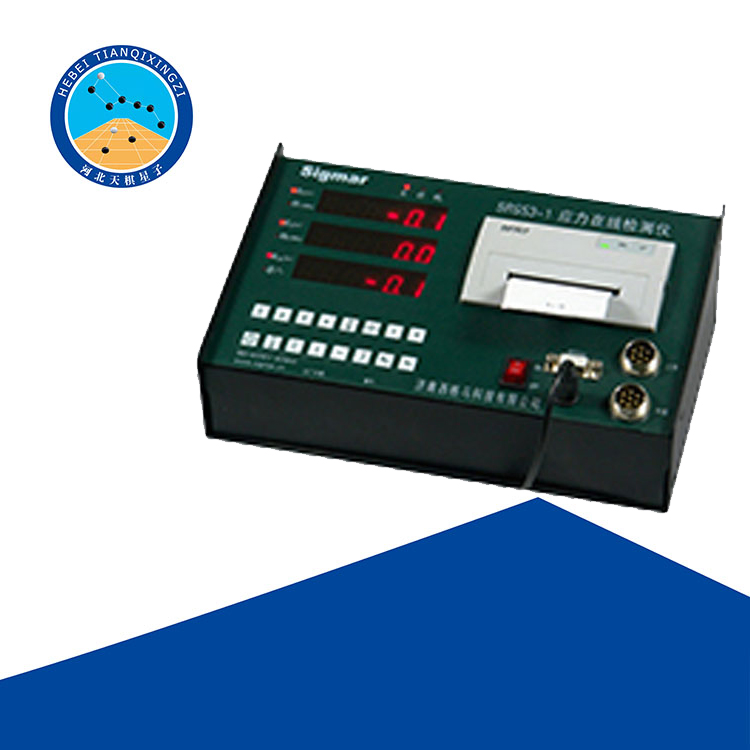

四．產品圖片：
五．技術指標
特點 ：靜動態、高精度； 三排數碼管同時顯示3通道應變或主應力及方向；內嵌打印機； 可自動計算殘余應力釋放系數、可消除打孔塑性誤差； 可提供PC軟件，記錄、回放測試過程
測試內容：應變;應力、殘余應力
接傳感器類型：應變片
測試信號：應變
測試范圍:-9999.9 ～15000με
ADC:24 位,∑-Δ
通道數:3
通訊:RS232
同步性:3 通道自動同步采集
每通道采集樣:50 S/s
分辨率：0.1με
誤差：0.05%D ±0.3με
溫漂：1με/℃
接橋方式：半橋一對一補償、半橋無橫向效應、半橋有橫向效應
清零： 3個通道,手動軟件同時清零，無需預調平衡箱
顯示、操作：三排數碼管；鍵盤操作
顯示內容：在線、自動、同時顯示應變花中三個方向的應變值ε0、εα、ε2α； 也可在線、自動、同時顯示應力或殘余應力的σ1、σ2、θ及其變化
打印:自帶微型打印機（320點/行），現場打印3個方向應變或最大、最小主應力及主應力方向等測試結果
時間設置:內置萬年歷及時鐘，掉電保護
參數設置:應變片靈敏度、材料彈性模量、泊松比可設置，并存在儀器內部
內置測試軟件:具有設置、測試等功能，可顯示應變、應力或殘余應力，可存儲和打印
應力釋放系數處理:殘余應力盲孔法釋放系數可設定，也可自動換算出較為準確的釋放系數
附加應變設置:可設置附加應變，消除打孔引起的塑性變形，精確測量、計算殘余應力
配套記錄回放軟件:提供PC應力在線計算、監控軟件, 實時顯示、記錄數據，還可回放歷史數據
抗干擾：可抗靜電、脈沖群、電磁輻射等電磁干擾， 允許在被測材料上電鉆打孔、電焊、等離子切割等操作
接線端子 ： 航空插頭
電源:12VDC 2A （標配220VAC輸入/ 12VDC 2A 輸出的電源適配器）(也可選配外置12V直流電池，便于現場及野外測量)
功耗8.9W
工作溫度-10 ～50℃
尺寸268mm×165mm×101mm
重量2187g
