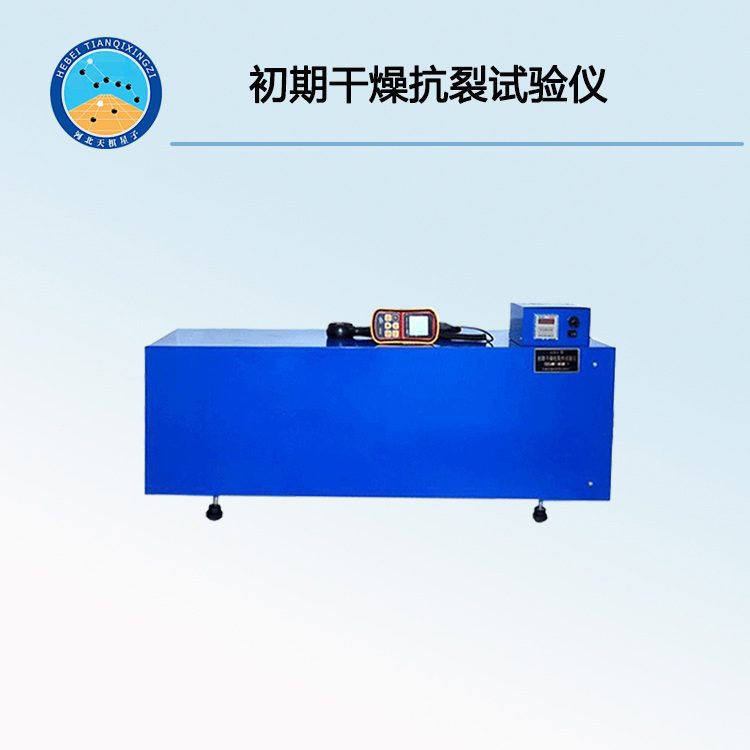

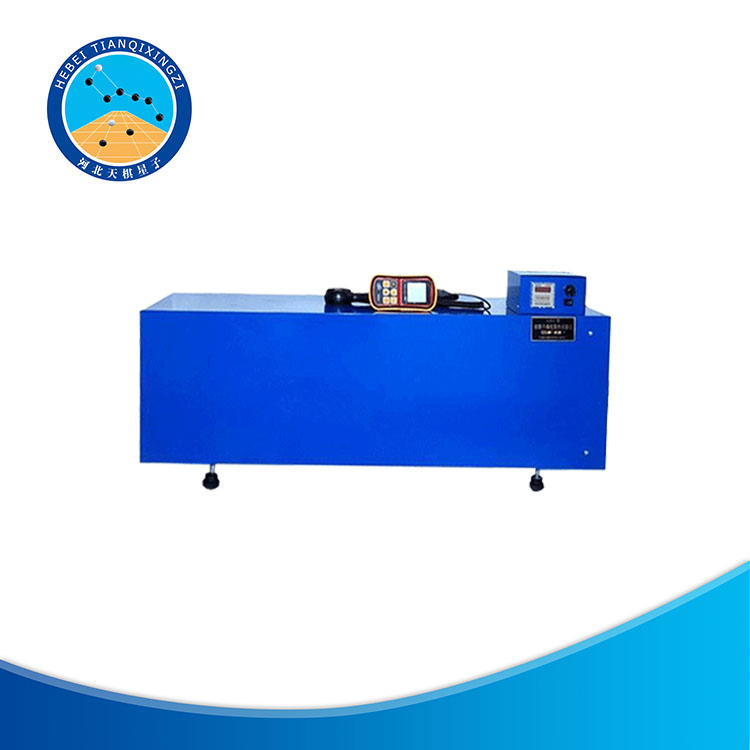

TD-2型初期干燥抗裂試驗儀

一、適用范圍：

根據國家標準GB9779—88設計制造的TD-2型初期干燥抗裂性試驗機主要適用于建筑涂料、室內外建筑膩子在規定風速的條件下的初期干燥抗裂性試驗。

二、技術參數：

1、儀器總功率: 100W

2、風機風速: 3米秒+0.3 (可無級調速)

3、風速儀: 0~ 10米/秒

4、外形尺寸:主機1000x300x360mm (長x寬x高)

5、控制器240x210x110mm (長x寬x高)

6、整機重量: 27Kg

三、試驗機的工作原理及結構

1、工作原理：

在風洞中置有與空氣流方向平行的試板架，起動軸流風機后，用風量調控裝置將風速調控在3±0.3m/s內，將涂刮好的試板置于檢風洞中的試板架上，按產品標準要求調節干燥控制時間，待到時間后，自動停機，目測試板表面有無裂紋出現。

2、結構：

試驗機主要由軸流風機，試驗風洞，試片架和風量調控裝置，及時器，風速計等組成。

四、初期干燥抗裂試驗儀操作方法：

1、風速計的操作：

（1）將電池置入風速儀底蓋內

（2）按風速計使用說明書打開開關（詳情見風速儀使用說明）

2、及時器的操作：

本及時器延時范圍0.01秒—99小時99分，任意預置，中間按鍵為時段開關。

h (小時)     m (分)       s （秒）

_h  _m  _s   代表為倒計時

 h   m   s   代表為正計時

+  為增加鍵     —  為減少鍵

將ji時器調整在所需要的時間內。

注：此項工作在開機前預置，開機后不得擅自變動計時器的預置鍵，否則計時無效。

3、按涂料膩子產品說明中規定用量的主涂料，膩子涂布在已準備好的試板表面（底涂料之上）后，立即置于風洞內試板架上，試板與氣流方向平行放置。此試驗機一般可以放置二個試件做平行試驗。

4、將試驗機電源打開，電源指示燈亮，軸流風機起動，計時器開始計時。

5、打開風速計（風速計使用說明書操作），按風速儀測風風扇上標的箭頭方向，手持測速風扇以垂直于風箱出口，觀察風速計顯示屏，使風向調控在3±0.3m/s以內，風干工作始。

6、當計時器到達預置時間后，試驗機停止工作，取出試板，目測表面有無裂紋。

注意：整機保險置于電源擦座內

五、配置清單

1、主機1臺

2、電源線1條.

3、試板架3塊

4、風速計及其配件1套

5、說明書1份

6、合格證1份
