一、工作條件

1、環境溫度 10 ~ 40℃

2、濕度 ≤80%RH

二、功能與組成

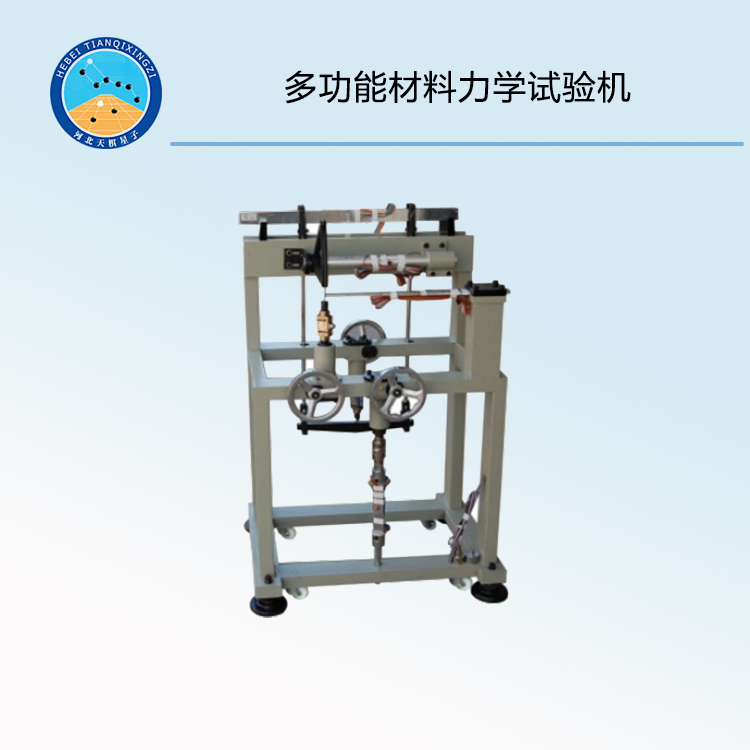

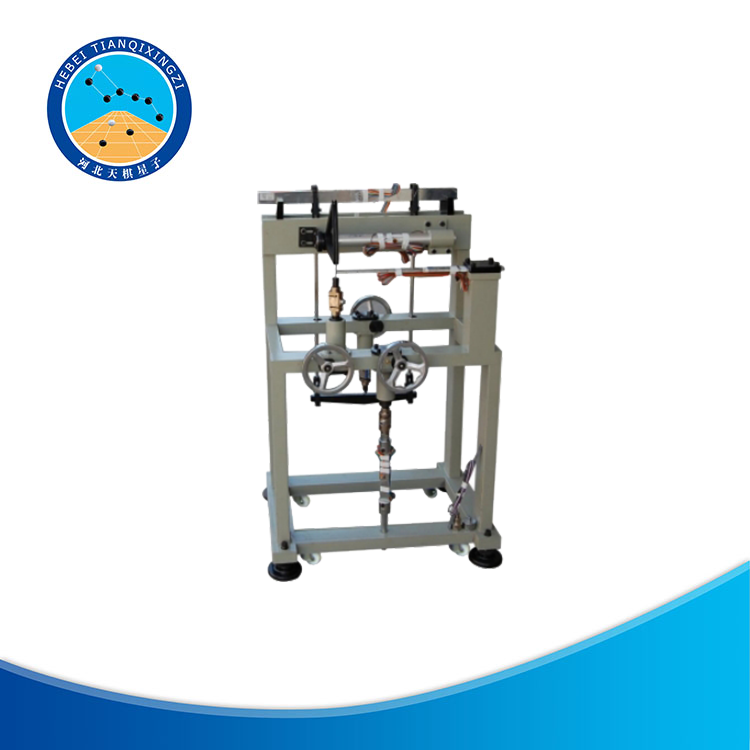

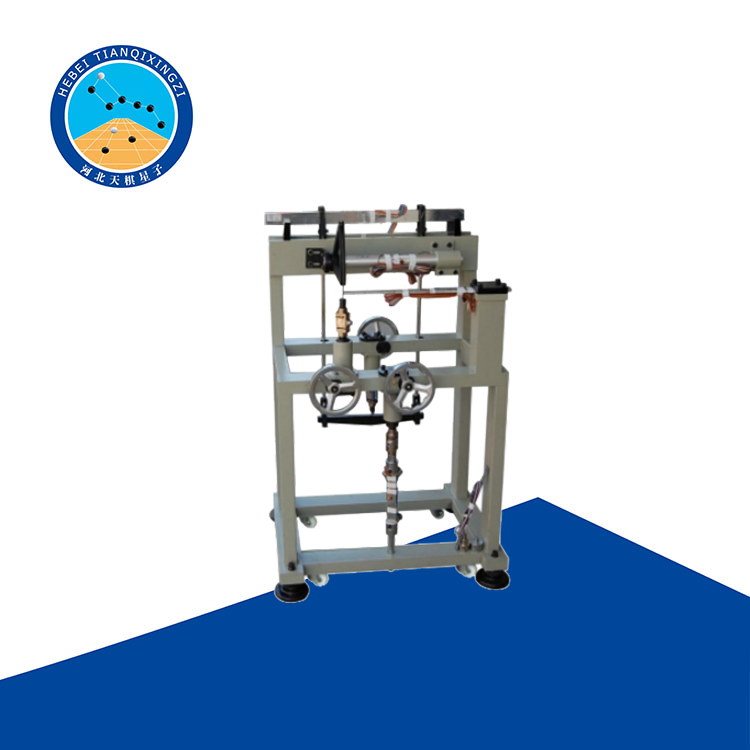

主要應用于《材料力學》開放式實驗教學，能夠完成《材料力學》教學大綱規定的基本實驗，系統為多加載方式的組合試驗系統，具備拉伸、壓縮、扭轉、彎曲、彎扭試驗等組合，學生完成加載和數據采集分析。

 三、儀器功能

純彎曲梁橫截面上正應力的分布規律實驗（驗證性）

空心管彎扭組合受力變形主應力測定實驗（設計性）

空心圓管彎扭組合受力變形內力素測定實驗（設計性）

空心圓管彎扭組合受力變形彎曲正應力測定實驗（設計性）

空心圓管彎扭組合受力變形扭轉應力測定實驗 （設計性）

材料彈性模量E，泊松比μ的測定實驗（設計性）

偏心拉伸實驗（拉彎組合變形實驗）（設計性）

拉彎組合變形內力素測試實驗（設計性）

壓桿穩定實驗（驗證性）

大柔度壓桿不同支撐方式失穩實驗（驗證性）

懸臂梁實驗（等強度懸臂梁實驗）（驗證性）

測量電橋應用實驗（驗證性）

電阻應變片橫向效應系數測定實驗（綜合性）

切變模量G測定實驗（驗證性）

等強度梁沖擊實驗

等強度梁動應變測量實驗

等強度梁簡 諧振動幅域、時域統計參數測定實驗

拉伸試驗測定低碳鋼的強度指標和塑性指標及鑄鐵的強度極限

觀察拉伸實驗過程中的各種現象，繪制拉伸曲線

壓縮試驗測定壓縮時低碳鋼的屈服機械和鑄鐵的強度極限

觀察低碳鋼和鑄鐵在壓縮時的變形和破壞現象，并進行比較、分析原因

測定低碳鋼的切變模量G

觀察低碳鋼和鑄鐵的變形現象及破壞形式

測定低碳鋼的剪切屈服極限和剪切強度極限

測定鑄鐵的剪切強度

四、儀器主要組成

試驗機主機2臺

數據采集分析系統2套

控制終端2臺

梁彎曲實驗裝置2套

拉、壓加載彈性模量和泊松比實驗及偏心拉伸實驗裝置2套

剪切實驗裝置2套

扭轉實驗裝置2套

應變式雙向引伸計2套

標準試樣20套

拉伸、壓縮、扭轉試件 配件柜2套

輸出終端1套

五、技術性指標

1、試驗機主機 需能完成《材料力學》大綱要求的所有實驗項目，能開設相關的設計性、綜合性實驗；拉壓、扭轉、彎曲、彎扭組合等加載方式，學生在進行不同的試驗項目時面對相同的采集環境；拉壓采用液壓加載方式，拉壓雙空間，可進行正反方向反復扭轉實驗。采用伺服電機作為動力源，設備低噪音，確保設備開啟時不影響教師講課。

2、數據采集分析系統 測量通道數≥18通道 可完成全橋、半橋、1/4橋（三線制自補償）和1/4橋（公共補償）狀態的應力應變測試和分析和各種橋式傳感器配合，可對力、壓力、位移等物理量進行精確測試可設置任意一個測點作為補償測點，也可使用公共補償端進行補償 儀器內部需自帶存儲器，可脫機存儲數據，本機可進行數據回收 接線端子保證連接強度，接觸可靠，長期使用不易磨損 液晶屏控制功能，屏幕≥7.0英寸 應變量程：≥±30000με，分辨率：0.1με 本機采集顯示方式：表格、T-Y圖、X-Y圖、棒圖。 連續采樣速率（連續采樣）：2KHZ

3、控制終端 配置不低于I5處理器/1T硬盤/2G獨顯/19吋液晶。主要用于數據采集系統顯示、數據存儲等。

4、梁彎曲實驗裝置 用于開展多種形式梁的不同截面形狀下的應力分布、彎矩測試實驗。采用變截面梁四點分配加載方式，支座方式可進行鉸支、固支轉換，純彎段內需有兩種截面變化方式，可直觀測試彎矩，粘貼18組應變片并做好防護。 主要技術參數：梁參考尺寸約700×20×40mm，實驗值與理論計算值誤差≤5%。

5、拉、壓加載彈性模量、泊松比實驗及偏心拉伸實驗裝置 用于彈性模量及泊松比的測量。技術要求：試件可進行拉壓交變加載、偏心拉壓加載，可進行拉彎、壓彎組合實驗，需粘貼好相應的應變片并做好防護。尺寸：約220×30×5mm，荷載：10kN，前后各粘貼一組應變花，用于主應力測試，側面各粘貼兩組應變片，至少能提供確定的三個方向的主應力。實驗值與理論計算值誤差≤5%。

6、剪切實驗裝置 用于剪切破壞試驗，設計試件直徑φ10mm。 平鉗口：φ0 ~7，φ7 ~14，φ14 ~ 21；各三套夾具 圓鉗口：φ4 ~9，φ9 ~14，φ14~19 （mm）各三套夾具

7、扭轉實驗裝置 試驗機級別：0.5級 形式：落地臥式 最大扭矩試驗力：±500N.m 扭矩分辨率：0. 01N.m 精確測量范圍： 5-500N.m 扭矩示值相對誤差：≤±0.5% 扭矩加載方向：正反兩方向 最大扭角顯示范圍：99999° 角度測量范圍：n×360°（無限制） 扭轉角分辨率：0.009°

8、應變式雙向引伸計 可同時進行縱向、橫向兩個方向應變的測量，縱向標距≥50mm，橫向標距≥10mm，配專用的安裝定位裝置，縱向測試變形量≥2.5mm，橫向測試變形量≥0.25，精度≤0.1%，可進行材料彈性模量、泊松比測試實驗。

9、標準試樣 拉伸、壓縮、扭轉試件；材質：提供低碳鋼、灰鑄鐵兩種材質；加工要求：Φ10mm，試件表面打磨加工并采用激光加工測試標記線。

10、配件柜 存放實驗裝置、工具及配件等。結構形式：鐵制三斗，表面烤漆，參考尺寸：約650×600×800mm。

11、輸出終端 具有打印，復印和掃描功能，激光，自動雙面打印，支持有線和無線打印，黑白打印

產品符合中華人民共和國相關的國家標準、國家強制認證等
