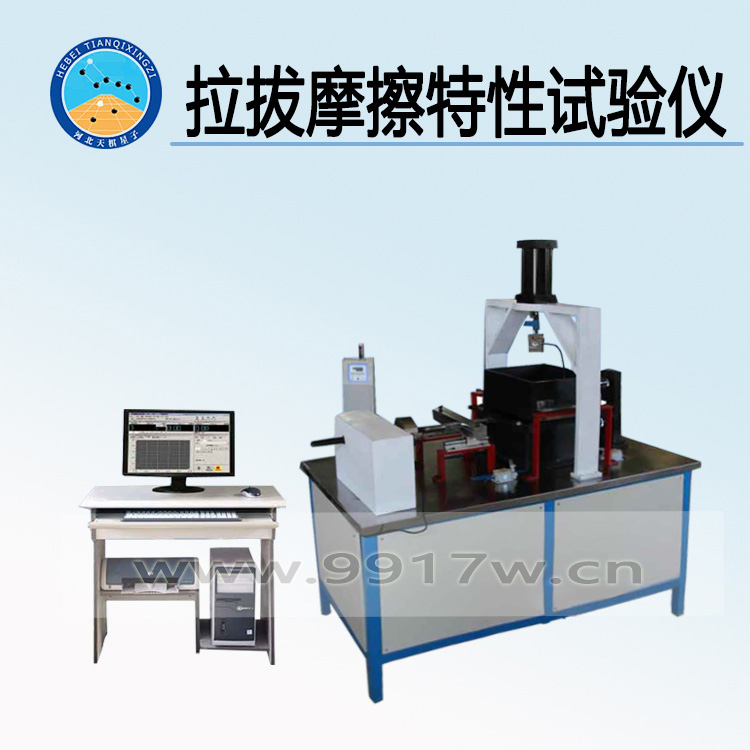

TD1130-2型拉拔摩擦特性試驗儀（又稱土工合成材料拉拔摩擦特性試驗機）

一、產品特點：

TD1130-2型拉拔摩擦特性試驗儀（又稱土工合成材料拉拔摩擦特性試驗機）是由河北天棋星子檢測設備有限公司根據國家標準對《土工合成材料試驗規程》的檢測要求，率先推出的土工布專用檢測儀器，該機主要用于各種土工合成材料的直剪摩擦的特性試驗，包括土工布、土工膜、土工格柵等?？稍敿?xì)的分析試驗過程中各階段的數據變化過程。該儀器是目前國內較先進的土工合成材料檢測試驗儀器。是科研單位，施工單位和教學單位理想的試驗設備。

二、技術參數：

1.電源電壓：220V( 50HZ±1%)

2、壓力范圍：10KN

3、剪力盒尺寸：300×300mm

4、位移行程：50mm

5、位移精度：0.1mm

6、剪應力精度：1KPa

7、法向力范圍：600KPa

8、法向力精度：10KPa

9、無級調速：0.1-5mm/min

三、試驗方法

1.將試樣平鋪在位于剪切盒下邊部分內的剛性水平基座上，前端夾持在剪切區的前面。試樣與基座之間用膠粘合（如使用P80氧化鋁標準摩擦基座可不粘合）。粘合后試樣應平整、沒有折疊和褶皺。試驗中試樣和基座之間不允許產生相對滑移。

2.安裝上剪切盒：用預先稱準質量的標準砂土（注：標準砂用戶自備）填充上剪切盒，裝填厚度50mm。砂土厚度應均勻，壓密后的干密度為1750kg/m3

3.安裝水平加載儀、并對試樣施加50KPa（掛上基準砝碼為50KPa另有3個標準砝碼，每加一個壓力增加50KPa）的法向壓力

4.施加水平荷載，使上下剪切盒之間作速率為1mm/min±0.2mm/min的相應位移。連續或間接測量剪切力T同時記錄對應的相對位移ΔL間隔時間為12S，開始也可視情況加密，直至達到剪切面長度的16.5%時結束試驗。

5.液晶表的操作步驟：

1）打開電源開關

2）按功能鍵打開新開試驗

3）輸入試驗所需的速度，按確認鍵

屏顯：“剪切力”、“剪應力”、“峰值”、“位移”。

4）按啟動鍵開始試驗（即：遞增式向應力，第一個試驗法向應力50KPa結果有效，自動進入下一個100KPa150KPa和200KPa）

5）位移開始記數，完成總接觸面的16.5%時，試驗完畢，自動停機，屏顯試驗數據結果，如試驗無誤可按確認鍵

6）.按功能鍵，打開結果查詢，屏顯試驗結果

7）.按確認打印，打印機開始工作
