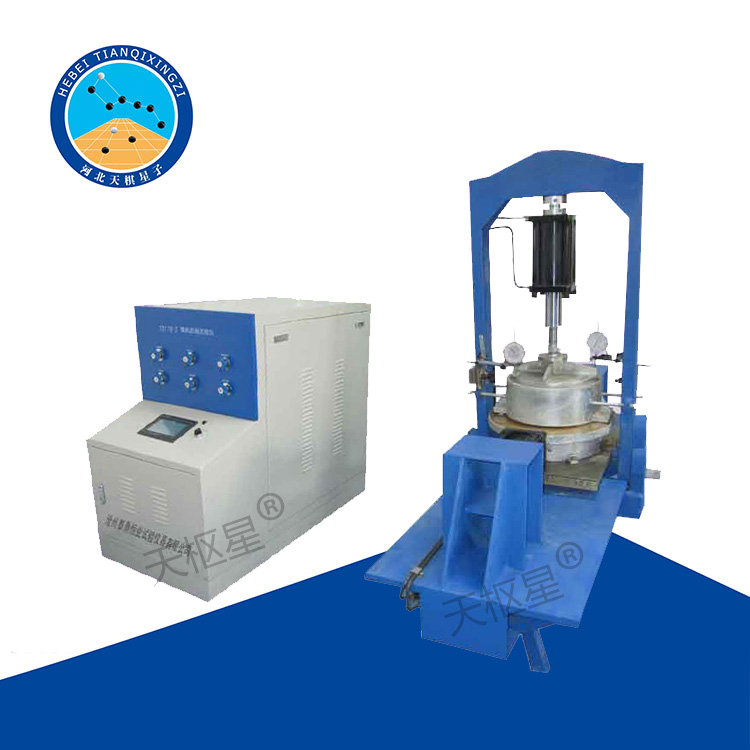

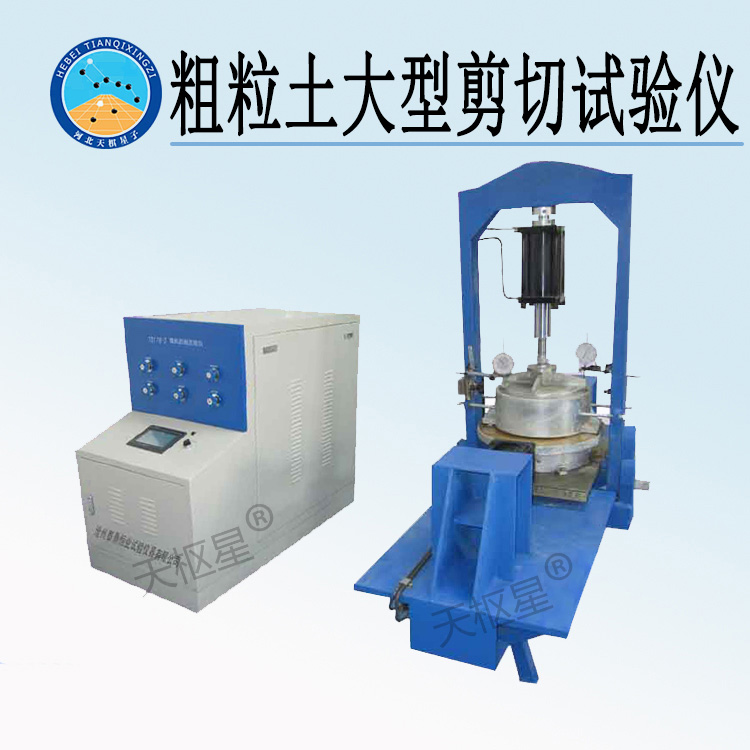

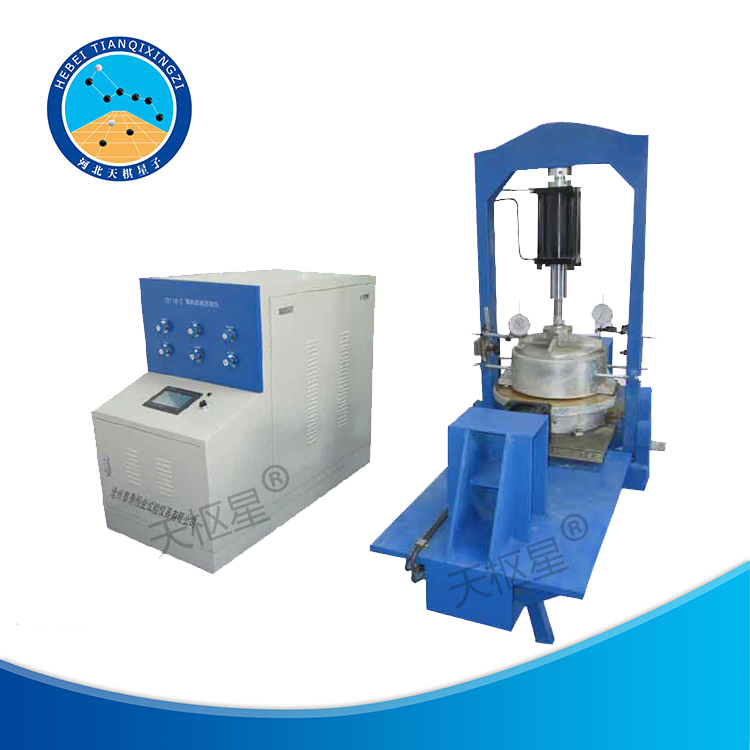

天檢牌TD178-1型粗粒土大型剪切試驗儀

一、產品簡介

TD178-1型粗粒土大型剪切試驗儀是河北天棋星子檢測設備有限公司根據中華人民共和國交通運輸部行業標準JTG  E40-2007《公路土工試驗規程》中T0178--2007《粗粒土直接剪切試驗》開發研制并生產的。用于測定土試樣在靜負荷條件下的抗剪強度。通常采用四個試件在不同的垂直壓力下，施加剪切力進行剪切，求得破壞時的剪應力，根據庫侖定律確定抗剪強度系數，內摩擦角和凝聚力。

二、技術參數

試樣尺寸：       Ф300X280mm

大垂直載荷：   250KN（垂直應力0-3.2Mpa）

大水平推力：   300KN (水平應力0-3.5Mpa)

大垂直行程：   150mm

大水平行程：   150mm

垂直、水平穩壓誤差： ≤1%

水平載荷控制方式:  應力應變

控制方式：      全自動

水平剪切速度范圍:  0.005-5mm/min

全自動微機控制、試驗數據自動采集、自動處理試驗結果和圖形
