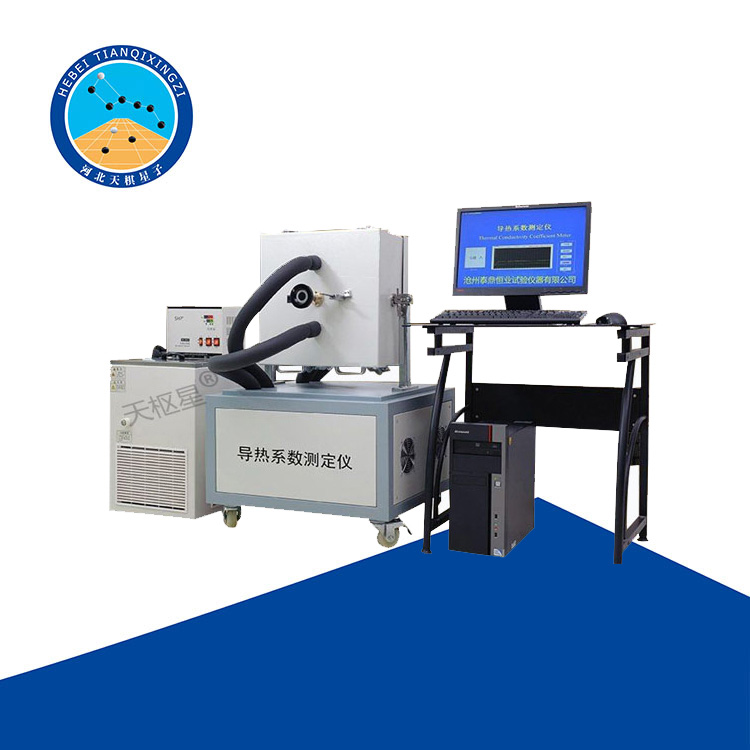

天檢牌TD185-3型交通行業標準低溫凍土導熱系數試驗儀
一、產品簡介
TD185-3型交通行業標準低溫凍土導熱系數試驗儀是滄州泰鼎恒業試驗儀器有限公司根據中華人民共和國交通運輸部行業標準JTG E40-2007《公路土工試驗規程》中T 0185-2007 《凍土導熱系數試驗》開發研制并生產的。導熱系數是表示導熱能力的指標,試驗箱的目的是用穩態比較法測定凍土的導熱系數。注:也可測定瀝青、砂漿、砼、等材料導熱系數。可選配不同尺寸的試樣盒。
二、TD185-3型低溫凍土導熱系數試驗儀技術參數
1.電壓:380V、220V±5V、50Hz
2.試驗箱由恒溫系統,2臺高低溫循環裝置、標準試樣盒、溫度采集系統組成。
3.恒溫系統尺寸:500*200*500mm一側放置試樣,一側放置標準樣。
4.-20~100℃溫度任意調設,精度:0.1℃,容積:20L
5.-30-100℃溫度任意調設,精度:0.1℃,容積:20L
6.試樣盒尺寸250*250*250mm,兩端銅板5mm(試樣盒與標準樣盒兩端均有溫度定位裝置)。另兩側及上下面均有膠木板。注:一端能調整夾緊,試樣與標準樣緊密相接觸。
7.采集溫度點:多通道各種溫度傳感器任意采集、存儲,可與計算機相連,專用軟件實時記錄時間—溫度變化。
四、TD185-3型低溫凍土導熱系數試驗儀測試裝置結構:
采用雙試件防護熱板法(GB10294-2008),由微機自動控制系統、計量加熱單元、冷板單元、防護單元、外防護單元、測量系統、壓緊系統、制冷機構、位移測量系統等組成。
1、微機自動控制系統:
計算機輸出信號經I/O和D/A轉換控制相應執行元件,實現控溫、計算、溫度采集、打印測試報告、顯示過程曲線等功能。人機對話窗口顯示各面溫度值,并具備自診斷功能。
2、計量加熱單元:
采用鋁板作為加熱面板,因其具有高導熱性能,使加熱板面溫度更均勻、熱慣性小,這樣使測量結果更精確。
3、冷板單元:
采用單水箱控制兩個冷板的溫度,冷板溫度可設定,微機自動控制,有利于控制兩側的溫差趨于相同。
4、防護單元:
采用與計量加熱單元相同的面板材料,精確控制隔縫兩側的溫差,降低測試誤差。
5、外防護單元:
采用軟木制成的防護套作為外防護單元,使試驗環境條件更穩定,有利于提高測試精度。
6、測量系統:
采用穩定性更高的美國達拉斯18B20數字式溫度傳感器和高精度直流功率傳感器,使數據采集結果更準確。
7、壓緊系統:
采用氣動技術,利用氣缸自動壓緊試件,無需人工調整壓緊力,使試件裝夾十分方便。
8、制冷機構:
能夠?qū)崿F(xiàn)迅速降低冷板溫度和試件測定平均溫度低于室溫的檢測,使檢測范圍更大且不受環境溫度影響。
五、TD185-3型低溫凍土導熱系數試驗儀注意事項:
1、試驗后應特別注意清潔和防銹維護。
2、設備安裝調試后,操作者應經常檢查控制箱的接地保護是否正常。
3、環境及設備應保持總體清潔,環境溫度保持在8-35 ℃,相對濕度<80%。
4、定期校對功率傳感器。
5、整機長時間停用時,應拔去總電源插頭,并注意防銹、防塵。
