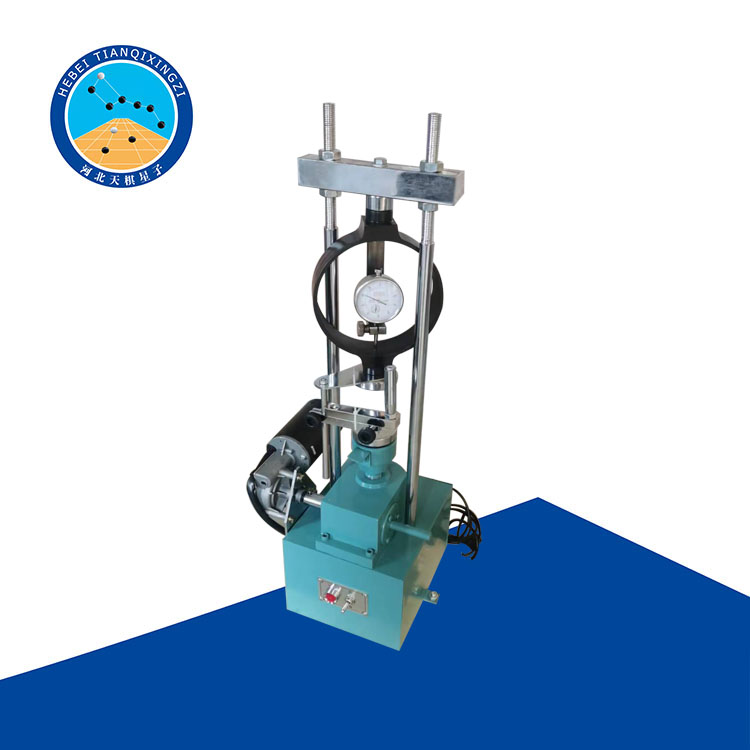

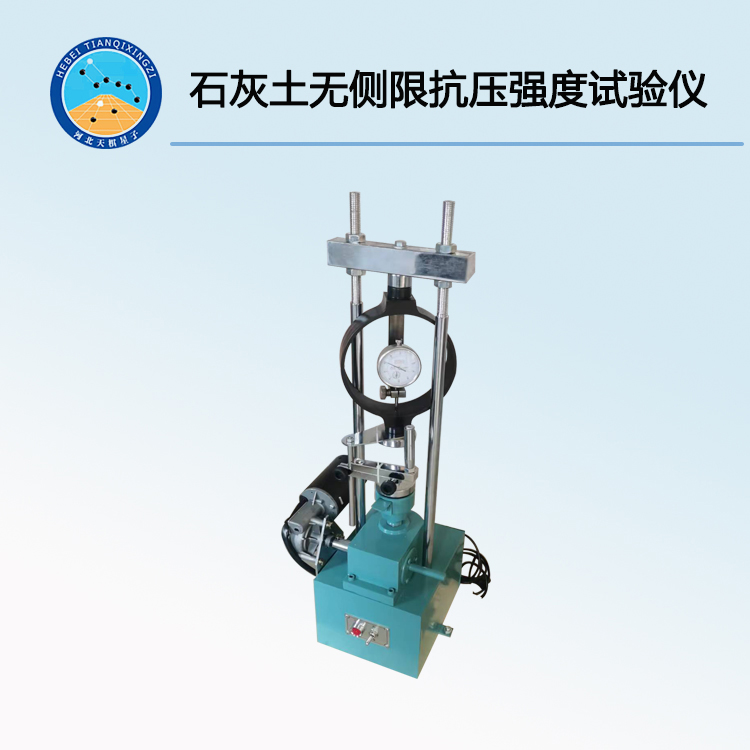

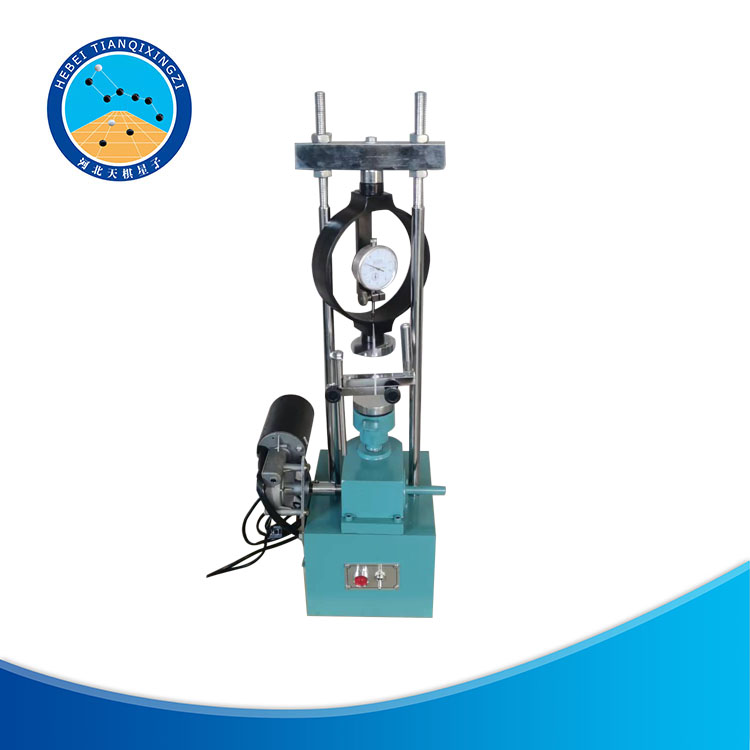

WCY-2型電動石灰土無側限壓力儀
一、用途
測定飽和度較大的粘質土,在側向不受限制的條件下所受到的軸向壓力至試樣破損時所受的力,以求得土的無側限抗壓強度。
同時,無側限抗壓強度試驗也用于確定土的靈敏度。(靈敏度為原狀土與保持天然含水質的重塑土的無側限抗壓強度的比值。)
二、系列型號
1、WCY-1型 石灰土無側限壓力儀 手搖操作
2、WCY-2型 電動石灰土無側限壓力儀 電動與手搖操作兩用。
三、主要結構
儀器由給力部分、測力部分、儀器架及重塑筒等部分組成。
WCY-2型則增加給力部分。
1、給力部分是由一付1∶25的蝸輪蝸桿及螺距為2.5的升降桿與搖把組成的一套給力減速箱。搖把每轉一圈,升降板上升0.058mm。
2、測力部分是由一只最大測力為5KN的量力環和支撐百分表的表?xiàng)U及表夾等組成。
3、儀器由底座、升降板、支柱、橫梁及測土樣變形的量表支承架等。
4、儀器附有供靈敏度試驗時應用的重塑筒(用戶另配)一付,內徑及高度為 40×100mm。
5、電動部分:WCY-1型增加電動部分,由同步電動機以每分鐘12轉(搖把鉆數)供電動時驅動給力部分。此時,升降板以每分鐘約3mm的速度上升。
四、技術指標
最大測力:5KN
土樣尺寸:40mm×100mm(直徑×高)
速率:手搖:搖把轉動一圈,升降板上升0.058mm。
電動:每分鐘升降板上升3mm。
五:試驗步驟:
1、將原狀土樣按天然層次方向放在桌上,用削土刀或鋼絲鋸削成稍大于試件直徑的土柱,放入切土盤的上下盤之間,再用削土刀或鋼絲鋸沿側面自上而下細心切削。同時邊轉動圓盤直至達到要求的直徑為止,取出試件,按要求的高度削平兩端。端面要平整,且與側面垂直,上下均勻。如試件表面有礫石或其他雜物而成空洞時,允許用土填補。試件的直徑和高度應與重塑筒直徑和高度相同,一般直徑為40~50mm,高為100~120mm.
2、將切好的試件立即稱重,準確至0.1g。同時取切削下的余土測定含水率。用卡尺測定其高度及上中下各部位直徑,按下式計算其平均值D0:式中:D0-----試件平均直徑;
D1、D2、D3-----試件上中下各部位直徑。
3、在試件兩端抹一薄層凡士林;防止水分蒸發,試件側面也可抹一薄層凡士林。
4、將備好的試件放在應變控制式無側限抗壓強度的上加壓板上,轉動手輪,使其與上加壓板剛好接觸,調測力計百分表讀數為零點。
5、以軸向應變1%/min~3%/min的速度轉動手輪(0.06~0.12mm/min),使試驗在8~20min內完成。
6、應變?cè)?/span>3%以前,每0.5%應變記讀百分表讀數一次;應變?cè)?/span>3%以后,每1%應變記讀百分表讀數一次。
7、當百分表達到峰值或讀數達到穩定,再繼續剪3%~5%應變值即可停止試驗。如讀數無穩定值,則軸向應變達到20%時即可停止試驗。
8、試驗結束后,迅速反轉手輪,取下試件,描述破壞情況。
9、若需測靈敏度,則將其破壞后的試件去掉表面凡士林,再加少許土,包以塑料布,用手捏搓,破壞其結構,重塑為圓柱形,放入重塑筒內,用金屬墊塊擠壓成與筒體積相等的試件,即與重塑尺寸前相等,然后立即重復試驗步驟進行試驗。
六、結果整理
1、按下式計算軸向應變:式中:ε1---------軸向應變(%);
h0---------試件起始高度;
Δh---------軸向變形;
n ---------手輪轉數;
ΔL ---------手輪每轉一轉,下加壓板上升高度;
R --------百分表讀數(cm)。
2、按下式計算試件平均斷面積:式中:Aa---校正后試件的斷面積(cm2);
A0---試件起始面積(cm2)。
3、應變控制式無側限抗壓強度儀上試件所向軸向應力按下式計算:
式中:σ-----軸向壓力(kPa);
C-----測力計校正系數(N/0.01mm);
R-----百分表讀數(0.01mm);
Aa-----校正后試件的斷面積(cm2)。
4、以軸向應力為縱坐標,軸向應變力為橫坐標,繪制應力-應變曲線(見圖)。以最大軸向應力作為無側限抗壓強度。若最大軸向應力不明顯,取軸向應變15%處的應力作為試件的無側限抗壓強度qu。
5、按下式計算靈敏度St :式中:qu-----原狀試件的無側限抗壓強度(KPa)
q’u-----重塑試件的無側限抗壓強度(KPa)
注、儀器上的百分表,本廠一律不附,由用戶單位自行配置。
規格:量力環量表:10mm 、0.01mm
軸向位移量表:30mm 、0.01mm
