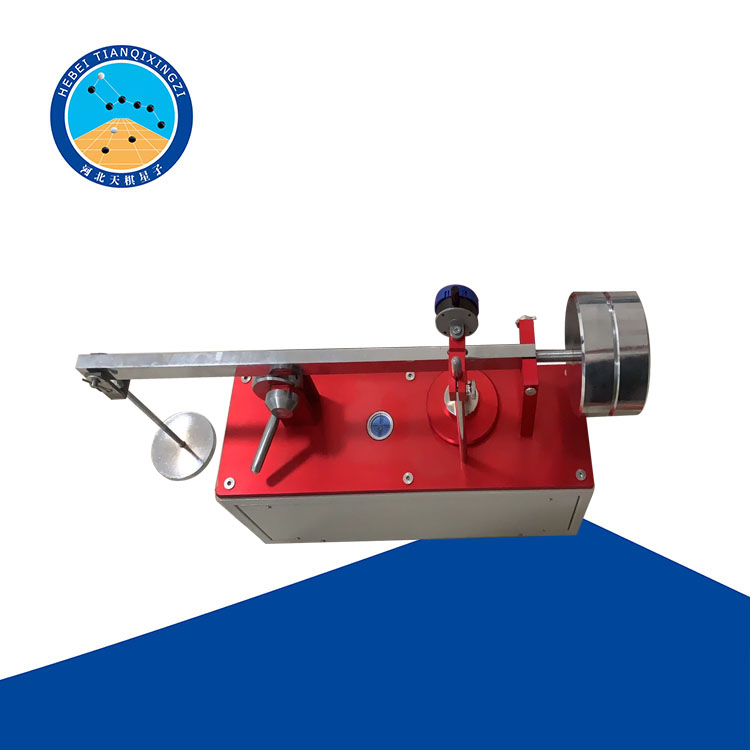

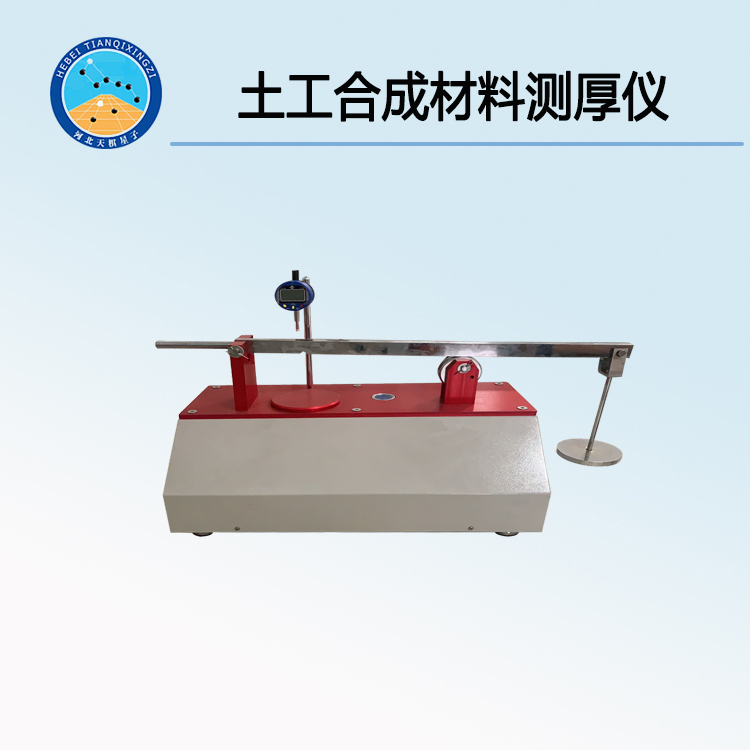

TD1121-2土工合成材料測厚儀

TD1121-2土工合成材料測厚儀是河北天棋星子檢測設備有限公司開發生產的主打產品之一，適用于測定土工合成材料在不同壓力下的厚度。該儀器是按照JTGE50/2006-10-1新標準里的T1112-2006厚度測定于各種機織物、針織物和土工布的厚度測定研發生產的新一代產品。

TD1121-2土工合成材料測厚儀使用技術參數：

壓腳面積 25cm2（壓腳直徑：φ56.42mm）

壓腳重量 5n （自重：510.2g 四只）

二次壓重 20kpa±0.1kpa （壓腳加壓桿：509.8g）

三次壓重 200kpa±1kpa（壓腳加法碼：5098.5g）

（電子式）百分表：0～24mm 最小分度值：0.01mm

（機械式）千分表：0～1mm 最小分度值：0.001mm

（電子式）秒表 最小分度值： 0.1s

外形尺寸：620×310×280mm （l×w×h）

重量：40 kg

TD1121-2土工合成材料測厚儀使用方法：

取樣：按本規定T1101-2006的有關規定取樣。

試樣調濕和狀態調節：按本規程T1101-2006中的第五條規定進行。

試樣制備：除符合本規程T1101-2006的有關規定外，裁取有代表性的試樣10塊，試樣尺寸應不小于基準板的面積。

測定2kPa壓力下的常規厚度：

擦凈基準板和5N的壓塊，壓塊放在基準板上，調整千分表零點。

提起5N的壓塊，講試樣自然平放在基準板與壓塊之間，輕輕放下壓塊，使試樣受到的壓力為2kPa±0.01kPa，放下測量裝置的千分表觸頭，接觸后開始記時，30s時讀數，精確至0.001mm。

重復上述步驟，完成10塊試樣的測試。

根據需要選用不同的壓塊，使壓力為20kPa±0.1kPa，重復5.4規定的程序，測定20kPa±0.1kPa壓力的試樣厚度。

根據需要選用不同的壓塊，使壓力為200kPa±1kPa，重復5.4規定的程序，測定200kPa±1kPa壓力下的試樣厚度。

執行標準：

GB/T 13761-1992《土工布厚度測定方法》

SL/T 235-1999《土工合成材料測試規程》

GB/T 6672-2001《塑料薄膜和薄片厚度的測定機械測量法》

JTG E50-2006《公路工程土工合成材料試驗規程》

GB/T 4667-1995《機織物幅寬的測定》

GB/T 6673-2001《塑料薄膜和薄片長度和寬度的測定》

JTG E50-2006《公路工程土工合成材料試驗規程》

GB/T 21825-2008《玻璃纖維土工格柵》

GB/T 8806-2008《塑料管道系統塑料部件尺寸的測定》

GB/T 9573-2003《橡膠、塑料軟管和軟管組合件尺寸測量方法》

試驗結果：

計算在同一壓力下所測定的10塊試樣厚度的算術平均值  δ  ，以毫米為單位，計算到小數點后三位，按GB8170修約到小數點后兩位。

如果需要，同時計算出標準差 б 和變異系數CVO標準差 б 和變異系數CV按本規程T1102-2006的規定計算。
