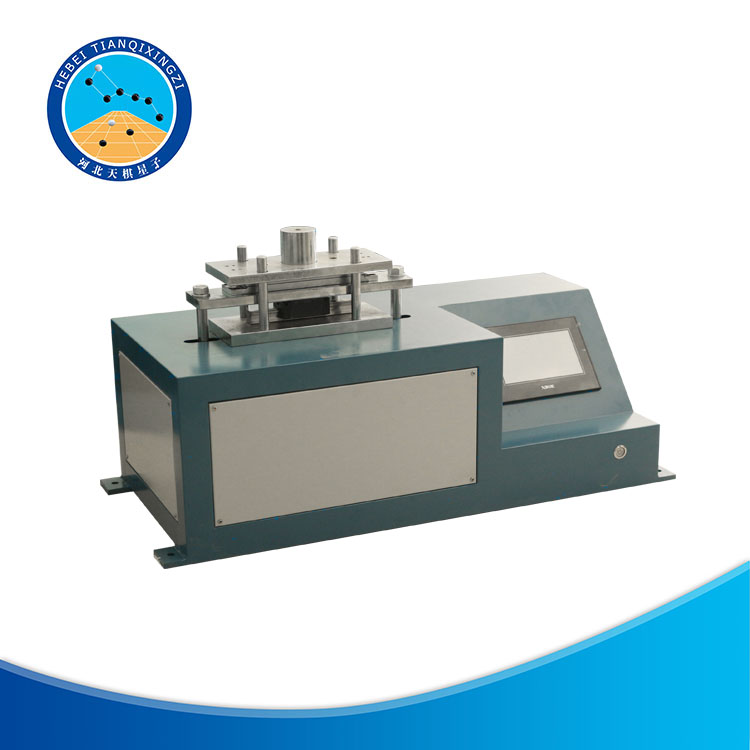

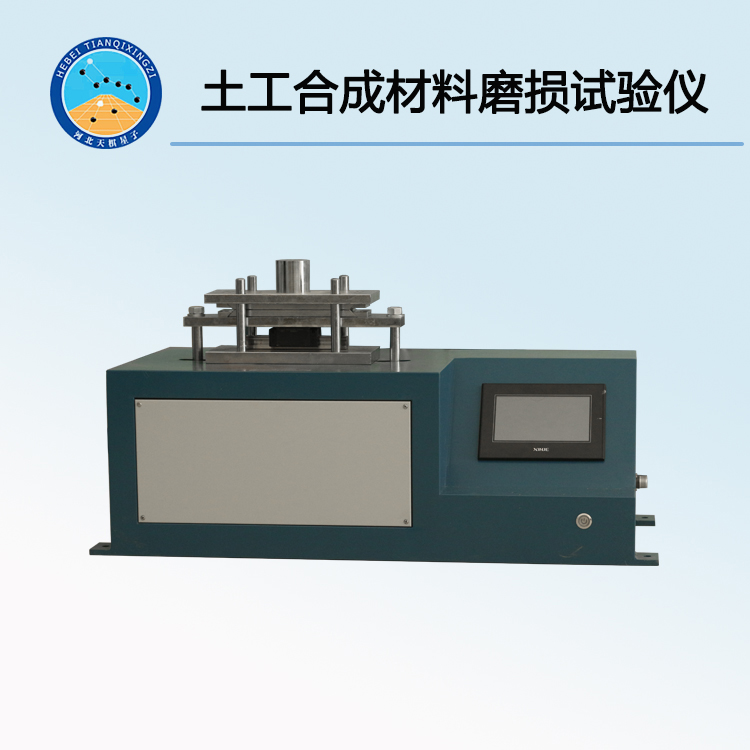

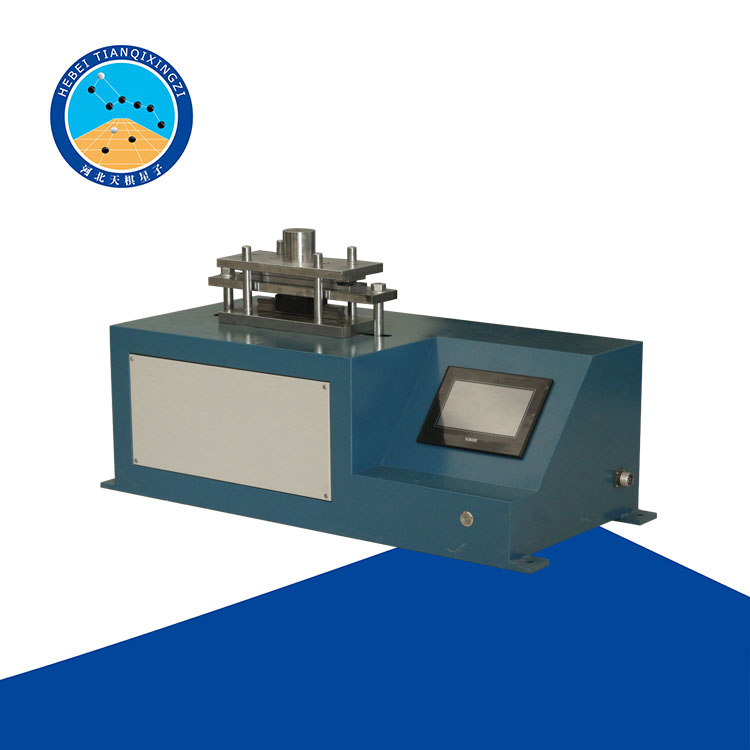

TD17636-1型土工合成材料磨損試驗儀

（又稱土工布磨損試驗儀）

一、TD17636-1型土工合成材料磨損試驗儀（又稱土工布磨損試驗儀）

產品概述:

本儀器用于測定機織土工布、非織造土工布及其相關產品的抗磨損性能。原理：將試樣固定在平臺上，在規定壓力與摩擦動作的條件下，使具有規定表面特性的磨料與之摩擦，A后測試式樣摩擦前后拉伸強力，以強力損失的百分率來描述試樣的耐磨損性能。符合標準GB/T17636《土工布及其有關產品——抗磨損性能的測定砂布/滑塊法》。

二、TD17636-1型土工合成材料磨損試驗儀（又稱土工布磨損試驗儀）技術指標:

1、上平板：50mm×200mm

2、下平板：a)尺寸：50mm×200mm

b)行程：25±1mm   頻率：90次/分鐘

3、試樣承受重量：6±0.01（kg）

4、磨擦次數：2 - 99999次，任意設定。

5、外形尺寸：935×275×350（mm）

三、TD17636-1型土工合成材料磨損試驗儀（又稱土工布磨損試驗儀）使用方法

★在GB6529規定的標準大氣中試驗已調試過的試樣。

★將已調試過的試樣放在靜止的上平板上，在平板的兩端用夾具將試樣夾緊。將磨料放在可往復運動的下平板上，用夾具在平板的兩端夾緊。

★將上平板放在下平板之上，使試樣和磨料對齊。

★將上平板施加包括上平板重量在內共（6±0.01）㎏的荷量。

★打開電源開關，設定好所需磨損周期，本試驗儀開啟磨損試驗，本機每分鐘90周期的頻率進行工作，以規定的頻率磨750周期，或者直到試樣磨穿。如果試樣在規定的周期之前磨穿，需報告試樣磨穿和試樣磨穿時的周期數，如中途有異常情況，可按下停止鍵停車，下次試驗時需按下計數器清零鍵。

★如果試樣或磨料在夾子內產生滑移，舍棄試樣，驚醒調整后試驗另一塊試樣，每次試驗后更換磨料，按CB/T3923.1的規定分別對參照樣和磨損樣進行拉伸試驗。

TD17636-1型土工合成材料磨損試驗儀（又稱土工布磨損試驗儀）結果的計算和表示：

計算每組試驗的強力損失百分率，**到1%：

強力損失率(%)=[ (FA-FB) ÷FA] ×100

式中：FA—參照樣斷裂強力，N;

FB—磨損樣的斷裂強力，N.

計算5組試樣的平均強力損失百分率及其變異系數。

★試驗報告：試驗報告應包括下述內容：

a)本標準的編號；

b)樣品的標識（按GB14798的規定）；

c)被試方向和正反面；

d)平均強力損失率，％；

e)強力損失變異系數，％；

f)偏離本標準的任何細節，例如周期數、負荷等；

g)試驗中異常情況，例如磨穿等
