TD1113-CZ系列幅寬測定桌

1、產品簡介
TD1113-1/2/3型土工合成材料幅寬測定桌由河北天棋星子檢測設備有限公司根據中華人民共和國交通部行業標準JTG E50-2006《公路工程土工合成材料試驗規程》中T 1113—2006《幅寬測定》開發研制的，適用于土工織物及土工合成材料幅寬的測定。其他類型的土工合成材料可參照執行。
2、引用標準
GB 8170數值修約規則
3、定義
幅寬:整幅樣品經調濕，除去張力后，與長度方向垂直的整幅寬度為幅寬。
4、儀器設備及材料
4.1鋼尺:分度值為1mm，長度大于試樣的寬度。

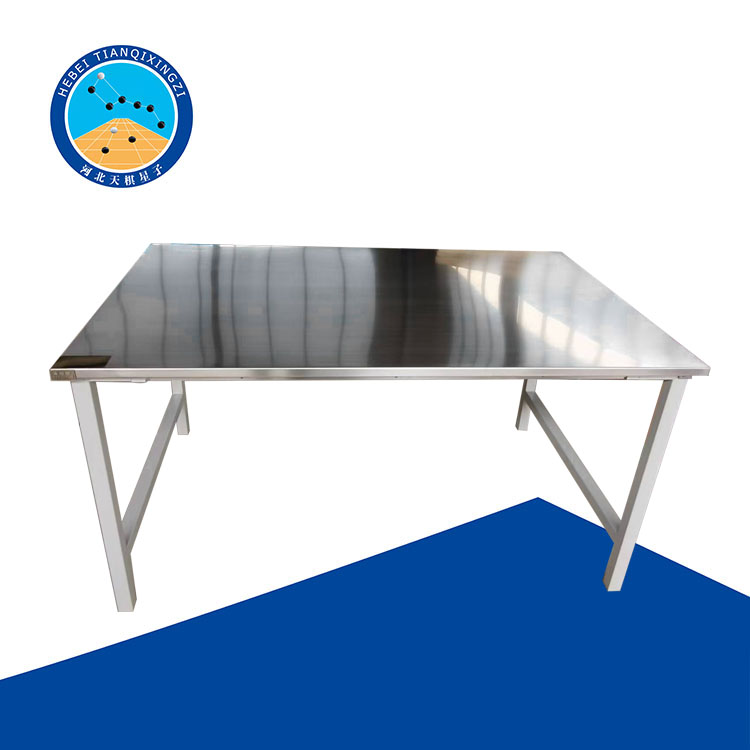

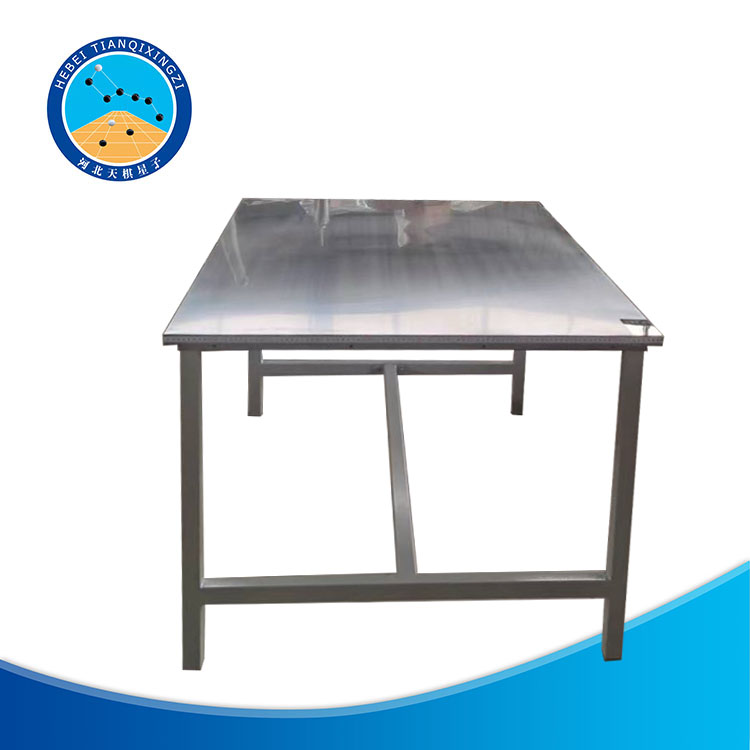

4.2TD1113-1/2/3型幅寬測定桌。
技術參數：
桌面尺寸：
1型-1000mm*1000mm
2型-2000mm*1000mm
3型-3000mm*1000mm
測定桌高度：700mm

5試驗步驟
5.1取樣及試樣準備:按本規程T 1101—2006的規定取樣。
5.2長度超過5m的樣品
5.2.1消除張力和臨時標記
先將樣品端頭1~2m在測定桌上放平，除去張力，在離端頭約1m處作第一對臨時標記;然后輕拉樣品至中段在測定桌上放平，除去張力，作第二對臨時標記;再拉樣品到最后的1?2m，在測定桌上放平，除去張力，作第三對臨時標記。
5.2.2調濕
樣品除去張力后，將其充分暴露在標準大氣中調濕。調濕，按本規程T 1101—2006中的第5條規定進行，時間至少24h，直到連續測量3對臨時標記處幅寬的差異小于每個標記處幅寬的0.25%為止。
5.2.3測量
將樣品的臨時標記抹去，放在測定桌上，以大致相等的間距(不超過l0m)測量樣品的
幅寬至少5處，測點離樣品頭尾端至少1m，測量精確到1mm,
5.3長度小于5m的樣品
將樣品平放在測定桌上，除去張力，以大致相等的間距標出至少4個標記，但第一個和最后一個標記不應標在距樣品兩端小于樣品長度五分之一處。測量每一標記處的幅寬，測量精確到1mm。
6試驗結果
6.1對長度超過5m的樣品，用5.2測得的幅寬值計算算術平均值ω(-)
6.2對長度小于5m的樣品，用5.3測得的幅寬值計算算術平均值ω(-)。
6.3計算精確度
計算精確到1mm。按表T 1113-1所列，分檔按GB 8170規定進行修約。
表T1113-1修約表

6.4如需要，按本規程T 1102—2006的規定計算標準差σ和變異系數Cv。
7試驗報告
試驗報告應包括以下內容：
樣品名稱、規格；
試驗日期；
樣品幅寬;
樣品最大和最小幅寬；
測定的方法；
任何偏離規定程序的詳細說明。
條文說明
幅寬是土工合成材料規格中重要的指標之一，直接影響到產品的有效使用面積，為本次修訂的新增項。目前土工合成材料尚沒有統一專用的幅寬測定方法，土工織物幅寬的測定通常采用紡織品幅寬的測試方法《機織物幅寬的測定》(GB/T 4667—1995)，土工塑料膜材和片材則采用《塑料薄膜與片材 長度和寬度的測定》（GB/T 6673—2001)的方法。本方法是參照《機織物幅寬的測定》（GB/T 4667-1995）制定的，適用于大多數土工合成材料。
