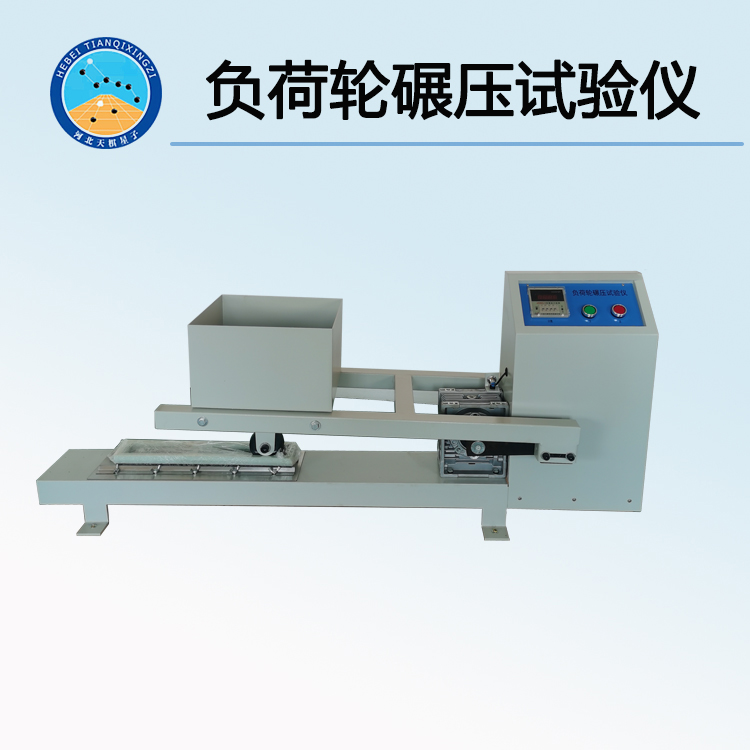

FY-0755型負荷輪碾壓試驗儀

一、儀器簡介

　　負荷輪碾壓試驗儀是按照中華人民共和國交通部標準ＪＴＪ052-2000《公路工程瀝青及瀝青混合料試驗規程》中＂乳化瀝青稀漿封層混合料碾壓試驗＂（Ｔ0755-2000）規定的要求設計制造的。該試驗儀適用于測定乳化瀝青稀漿封層混合料中是否有過量瀝青，控制瀝青用量上限，與濕輪磨耗試驗一起確定乳化瀝青稀漿封層混合料的最佳瀝青用量。

二、主要參數及指標

　　1、電機轉速：　　　　　1400轉/分

　　2、碾壓頻率：　　　　　44次/分

　　3、曲柄半徑：　　　　　150mm

　　4、加載重量：　　　　　小車平置總重量56.7Ｋg

　　5、小車行程：　　　　　300mm

　　6、橡膠輪硬度：　　　　70

　　7、樣品盤：　　　　　　77mm×407mm不銹鋼托盤

　　8、試模：　　　　　　　有3mm、5mm、6mm、8mm、10mm厚數種，按需要選用，內部尺寸50　　　　　　　　　　　　　　mm×380mm

　　9、工作電源：　　　　　380Ｖ/50Ｈz，電機功率750Ｗ

三、主要結構

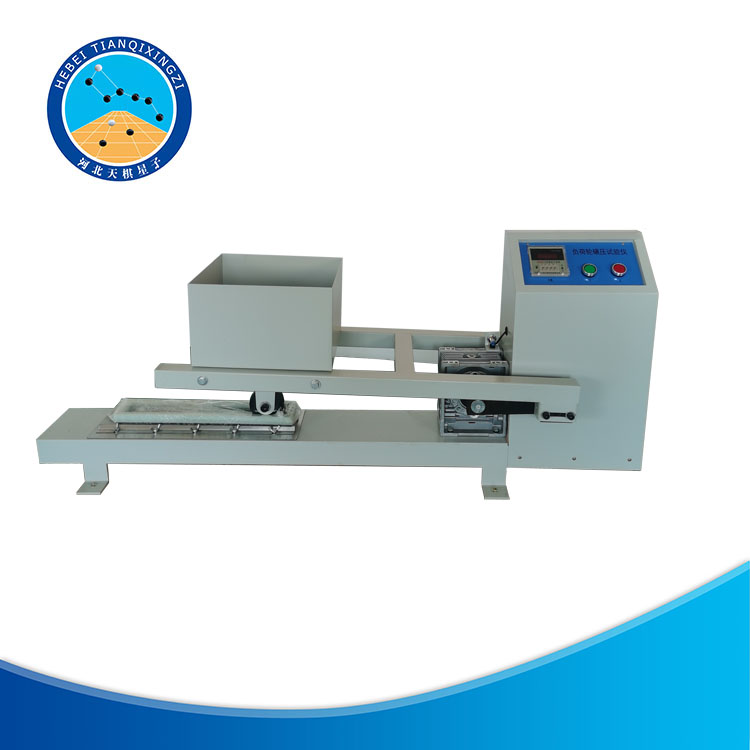

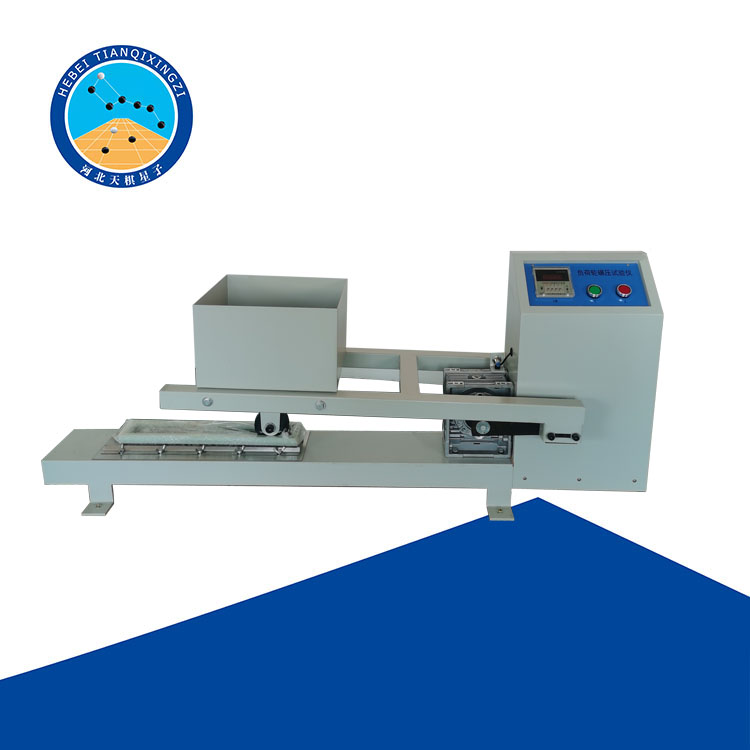

1、儀器構造（如圖所示）

2、試驗用儀器與器具

　1）負荷輪碾壓試驗儀

　2）加載物，鐵砂或鐵塊

　3）樣品盤：77mm×407mm去毛口的鍍鋅鋼板托盤

　4）試模：試模厚度分別為6.4mm±0.1mm(Ⅱ型級配用）、12.7mm±0.1mm（Ⅲ型級配用），內部尺寸為長380.0mm±1.0mm，寬50.0mm±1.0mm，外部尺寸為長406.0mm±1.0mm，寬76.0mm±1.0mm。

　5）鋼蓋板：尺寸為3mm×35mm×378mm

　6）臺秤：稱量為100Ｋg，感量不大于0.5Ｋg

　7）天平：稱量為2000g，感量不大于1g

　8）烘箱：帶強制通風，溫度能控制在60℃±3℃

　9）篩子：孔徑0.6mm和0.15mm

　10）油毛氈：尺寸為77mm×407mm

　11）水泥用標準砂

　12）其它：拌和鍋、拌鏟、量筒等

其中，2、3、5、7、8、9、10、11、12由用戶自備

四、使用方法

　　特別提醒：使用前請專業人員或電工將本機的接地線正確接地！

　　1、以稠度試驗，破乳時間測定試驗所確定的配合比為基準，將此瀝青用量作為中值，上下變化1％（質量計）的瀝青用量，共作5組，決定相應的礦料、填料、添加劑、乳化瀝青和水的配合比，每組所需的干礦料準備量按下表稱取。

干礦料用量表

2、選定相應厚度的試模，試模厚度比最粗的礦料粒徑大25％左右。

　　3、將準備稱量的礦料倒入攪拌容器中，先把骨料、礦料、水攪拌，然后倒入乳液，拌和30秒后注入試模。在試模中刮平，當混合料不發生位移時，撤去試模。然后放入60℃±3℃的烘箱中，至少烘12h以達到恒重。

　　4、取出試件，冷卻至室溫。

　　5、加載試驗以前，應空載開機試運轉。小車輪子必須對中，保證輪子運動時和框架平衡。荷重箱對中，保證重心在輪軸的垂直方向。

　　6、首次做輪載試驗，荷重箱重量要進行標定，方法是：把輪子放在臺秤上，這時曲柄要和框架平行，調整配重，達到要求重量56.7Ｋg。

　　7、把試件正確地安裝在試模底板上，用元寶螺母夾緊。

8、將橡膠輪用溶劑或水沖清干凈，然后與試件接觸。

9、計數器歸零，打開開關開始碾壓，碾壓的頻率為每分鐘44次。

　　注：計數器的設定與工作過程見下面第五條。

　　10、在碾壓過程中樣品上有些點可能會出現發粘現象或明顯的發亮，這時就要灑上水以防止輪子把樣品粘起。

　　11、碾壓1000次后，停機并卸載，把樣品表面顆粒沖洗干凈，放在60℃烘箱中烘至恒重，冷卻到室溫并稱重Ｇ1。

　　12、將砂框放在試件上方中央，并用橡膠帶墊好，防止砂流失。

　　13、將300g　82±1℃的標準砂均勻的撒在砂框中，并立即把帶有負荷的輪子放在試件上，用相同荷載和頻率做100次循環。

　　14、停機、卸載，取出試件，拍掉松散的砂，并使用真空吸塵器將沒有拍掉的松散的砂子吸走。

　　15、取出樣品并稱重Ｇ2。

        16、試驗做完后，切記要將配重取出另外存放，否則長期加載會使橡膠輪變形，影響使用壽命。

　　特別注意：儀器工作結束后請關閉開關，拔下電源插頭！

五、計數器的設定與工作過程

    1、按從右到左個 十 百 千設定所需數值。

　　2、按動“ 清零　”鍵，計數器清零，做好計數準備。

　  3、按動操作面板上的運行鍵，儀器開始計數，工作直到計數值等于設定值時，計數停止，同時儀器停止工作。

　　4、若設定值不變，需重新開始工作時，需先按清零鍵，將計數器清零后，再按操作面板上的運行鍵，儀器可重新工作。如果試驗中需要停止工作，可按操作面板上的停止鍵。

六、計算方法

　　乳化瀝青稀漿封層混合料的負輪試驗數值按下式計算：式中：ＬＷＴ——負荷輪試驗的粘附砂量（g/m²）

　　　　m₁——第一次循環負荷后試件稱重

　　　　m₂——第二次循環負荷后試件稱重

　　　　?。?/span>——試件負荷面積（m²）

七、注意事項

　　1、齒輪箱中注入恩氏粘度為680的40號齒輪油。

　　2、新機器運行24小時換油一次，以后每累計工作600小時換油一次。

　　3、每次使用后應將機體上的水漬擦拭干凈，以防生銹。

　　4、每次試驗后應清潔輪子，除去輪子上的砂子及樣品顆粒并檢查輪完好程度，如有裂紋則應更換新輪。

　　5、如果臨時或少量做些試驗，試驗機下面可墊鋪橡膠板。如果長期固定使用，建議用地腳螺栓把試驗機固定在操作臺上。
