（產品符合國家標準 符合中華人民共和國相關的國家標準、國家強制認證等）

一、工作條件

1、環境溫度 0 ~ 40℃

2、濕度 ≤90%RH

3、工作電壓 220V±10%，50Hz

二、功能與組成

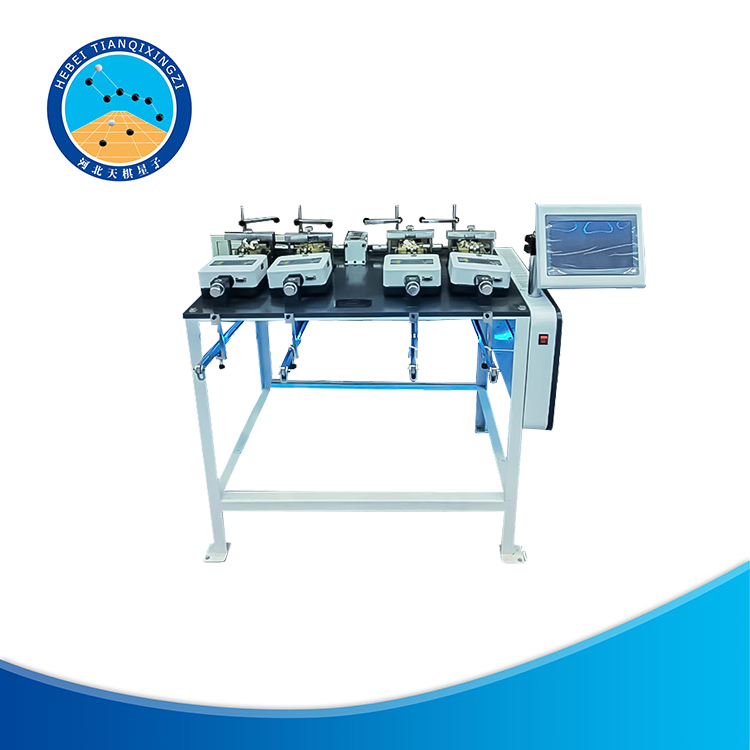

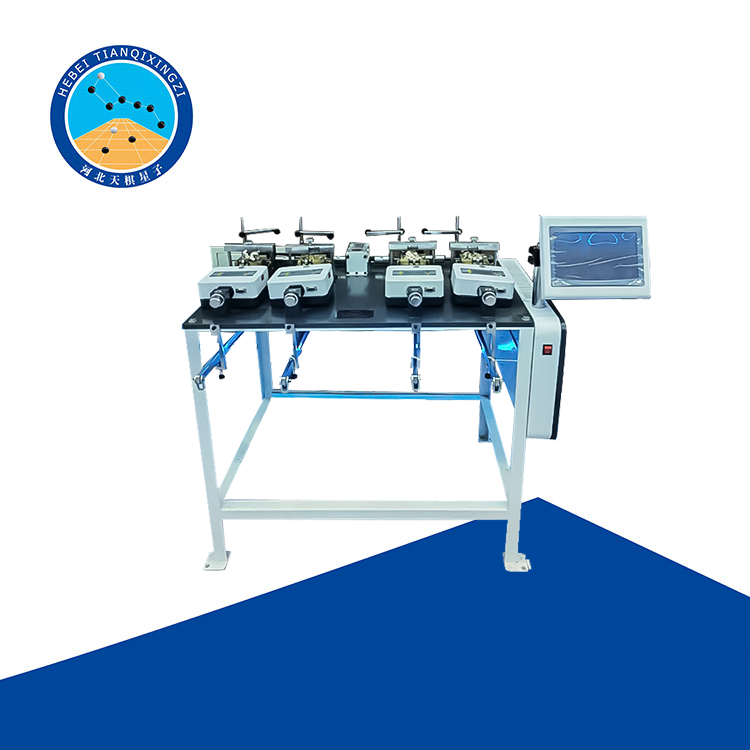

1、儀器功能 全自動四聯直剪儀用于測定土的抗剪強度，通常采用四個試件在不同的垂直壓力下，施加剪切力進行剪切，求得破壞時的剪應力，根據庫侖定律確定抗剪強度系數，內摩擦角和凝聚力。試驗方法可滿足快剪、固結快剪、慢剪等

2、儀器主要組成： 四聯直剪儀主機1臺； 采控器1套； 剪切土盒4套； 剪應力傳感器4只； 垂直傳感器4只； 觸摸屏1個； 設備采集軟件1套； 數據處理軟件1套。

三、技術性指標

1、土樣規格 61.8(Ф)×20mm(H)

2、垂直壓力 0~800kPa，精度：≤0.3%FS

3、剪應力 0~800kPa, 精度：≤0.3%FS

4、剪切速率 0.01~4mm/min

5、剪切位移 0~12mm

6、剪切盒 剪切盒，分為上盒、下盒、透水石、傳壓活塞，滿足土樣直徑61.8mm，土樣高度20mm，如果有特殊需要可定制其他尺寸

7、加載系統 垂直加荷系統，采用高精度步進電機施加壓力，壓力穩定，反應靈敏，精度≤±0.1%F.S

8、水平剪應力的剪切系統：由步進電機，機械傳動系統和單片機控制無極變速，其速率范圍為0.001-4mm/min，達到剪切量自動停止、快退復位 高精度水平剪應力傳感器，精度≤±0.1%F.S

9、配備≥640×480高清液晶觸控顯示屏；既能控制施加固結壓力，又能控制剪切，內置采集器，數據實時保存，可脫機使用

10、數據采集 一套采集處理軟件，實時監測并繪制曲線，找出破壞點并繪制強度包線，確定C和φ的強度參數
