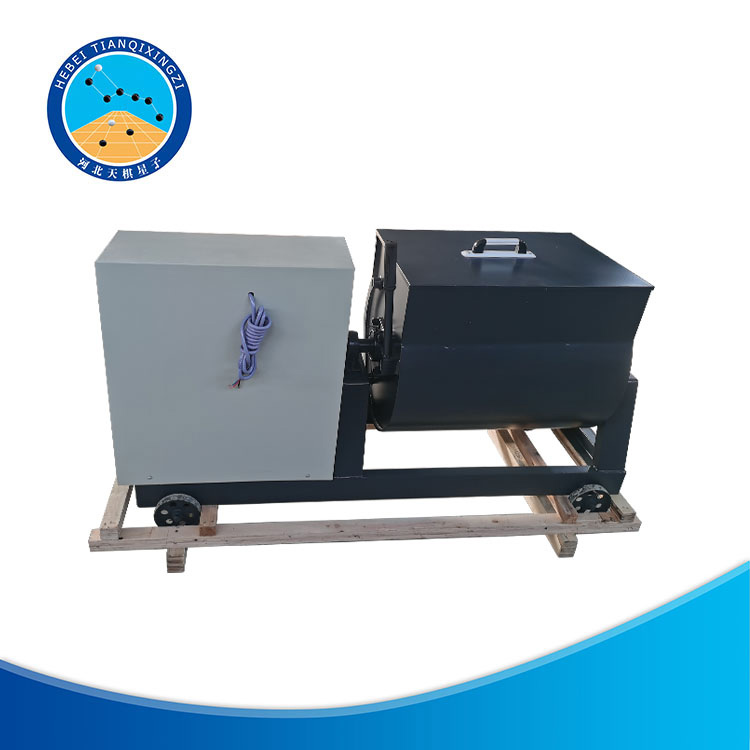

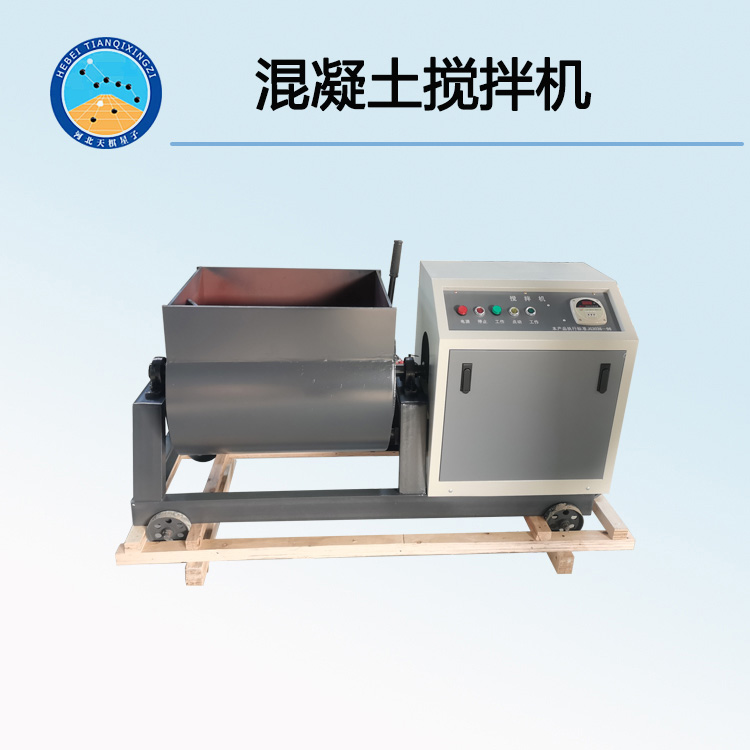

HJW-60型混凝土攪拌機
一、 用途與特點：
本機適用于建筑科研單位和建筑公司及混凝土構件單位試驗室，可攪拌普通混凝土，輕質混凝土及干硬性混凝土，也可應用到其它行業試驗室對不同物料進行攪拌。
本機操作方便，攪拌效率高，殘余量小，清洗方便，是較為理想的試驗室用混凝土攪拌設備。
二、 主要技術參數：
進料容量： 96升，出料容量60升(60型)
最大出料容量： 66升
攪拌機轉速：45r／min 攪拌均勻時間：≤45S
電機功率：1500W 工作電壓：380V
三，結構工作原理
本機由機架、攪拌裝置、傳動系統、限位裝置及電器控制系統所組成。
機架是整個設備的支撐部分，由槽鋼焊接而成，攪拌裝置由攪拌筒，攪拌軸
攪拌鏟片所組成，攪拌鏟片固定在攪拌臂上，并且與攪拌軸組成一體形成兩組螺旋方向相反，但導程及螺旋升角相同的螺旋帶狀攪拌鏟，攪拌鏟與攪拌筒內臂間隙可微量調整。
傳動機構是由減速機和聯軸器組成，筒體限位裝置由鎖定銷及定位孔所組成，電器控制系統具有起動、點動、停止、定時的功能。
工作原理：減速電動機通過連軸器使攪拌軸沿一個方向旋轉，攪拌軸上的正反兩組鏟片攪拌物料，由于螺旋升角的作用，鏟片工作時使筒內的物料由一側推向另一側，又由另一側推回原處的循環動作，使物料得到充分的攪拌，從而獲得理想的攪拌效果。
卸料時須停機，打開鎖定銷，使筒體旋轉一定角度，再限位，按點動按鈕，實現拌和物排出筒外。
四、安 裝：
機器拆箱后應檢查減速電機，料筒，軸承座等在運輸中有無損壞，緊固件有無松動，若有松動應擰緊，支撐地基為平整的混凝土地面，攪拌機搬運時應用繩索系在機架上，不可套系在攪拌軸上，攪拌機底座下面裝有腳輪，可任意移動。
五、操作程序：
1、起動前首先檢查旋轉部分與料筒是否有刮碰現象，如有刮碰現象應及時調整。2、清理料筒內的雜物。
3、起動前應將筒體限位方能起動。

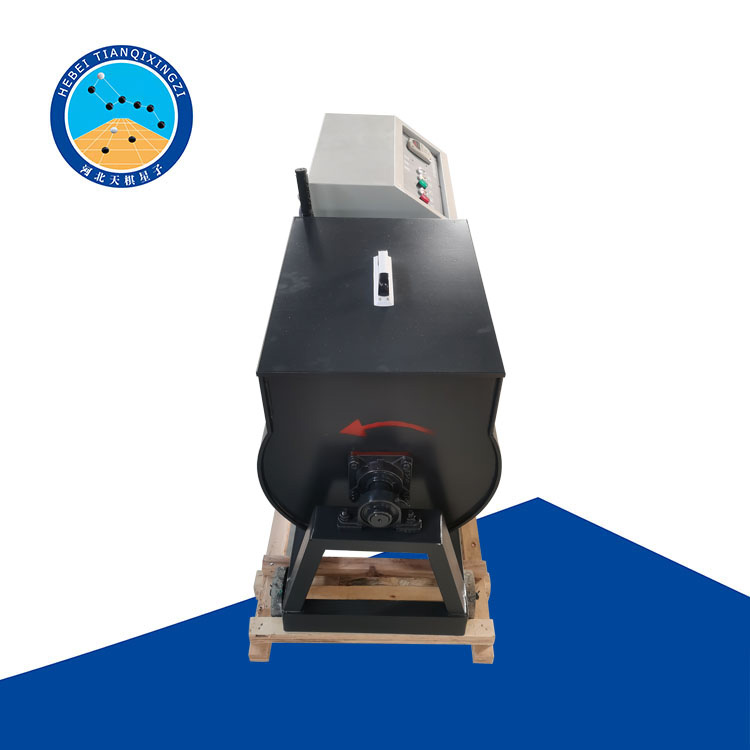

4、攪拌軸旋轉方向應按筒體端面標記所示。
5、裝入的混凝土物料必須清除金屬或其它雜物。
6、根據攪拌時間調整攪拌器的定時，注意必須在斷電情況下調整。
7、按動起動按鈕，主軸便帶動攪拌鏟運轉。
8、達到調定時間后自動停機。
9、卸料時應先停機，打開鎖定銷，搬動手柄使料筒旋轉到一定位置，再使鎖定銷定位旋轉主軸，使拌合料排出筒外。
10、拌合料排凈后手動使筒體復位，將攪拌筒用鎖定銷定位。
11、清洗料筒可將水倒入料筒內，使主軸旋轉進行沖洗，也可用干砂清洗。
六、保養與維修：
1、根據使用情況對軸承部件定期潤滑，減速箱潤滑參照其產品說明書。
2、定期檢查機器的密封情況，發現有漏漿處應及時檢查密封墊質量。
3、經常檢查鏟片的緊固情況，如有松動應及時擰緊。
4、經常檢查電器控制系統是否接觸良好和干燥。
5、攪拌機經長期使用后，鏟片與攪拌筒要磨損，根據磨損情況進行調整或更換。
6、在攪拌過程中切勿將手和棒物插入筒內以免發生危險。
