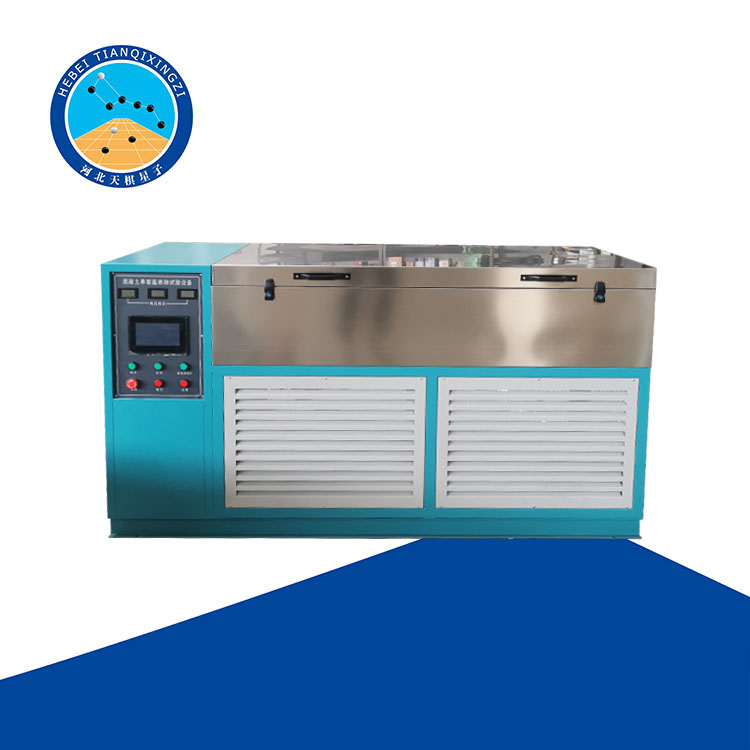

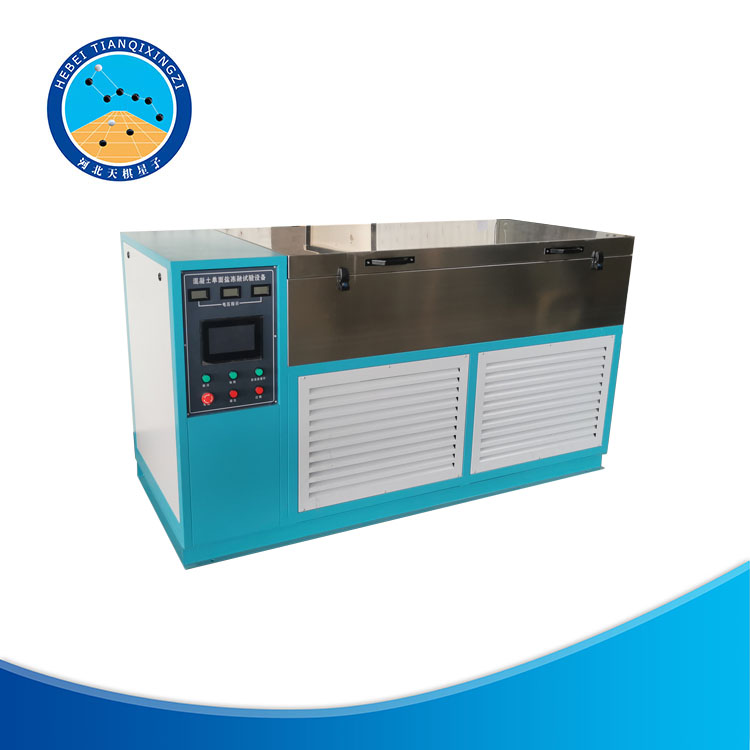

TDH-DD3型混凝土單面鹽凍融試驗箱

一、概述

本設備是用于測定混凝土抗凍標號的專用設備，本設備的設計、制造符合GB/T50082-2009《普通混凝土長期性能和耐久性能試驗方法標準》，能滿足相關行業的科研院所、大專院校、設計、施工、質檢等部門混凝土快速抗凍測試的需要。

二、主要技術參數

1、外型尺寸

主機  長×寬×高＝190×90×110cm

包括凍融箱、電控柜、冷凍機組、換熱器、加熱單元和風冷冷凝器

2、消耗功率   5.5KW

a、制冷壓縮機  2.2KW

b、冷凝器風扇  0.3KW

c、循環水泵  0.75KW

d、 加熱功率    4.5KW

3、電源      三相四線

4、試件盒尺寸  250×200×120mm

5、試件下面水層厚度 5mm

6、默認凍融周期  4-3-4-1小時（可自行任意設定）

7、試件數量 5組（15個）

8、溫度范圍： 20~－20度?？赏ㄟ^參數設定進行調整。

9、升降溫速度：h/10℃

三、試件面型、養護、準備

1、在邊長150mm的立方體模具中間垂直插入一片PTFE片（Tetlon材料，PTFE片尺寸約為150mm×150mm×2mm），使試模均為兩部分，也可以將PTFE片垂直插入試模的兩側。

2、將混凝土注入試模內，試件的養護同附錄1。

3、7d后，將試件切割成110mm高（將成型面切除）。如PTFE片位于試模兩側，從中再將試件切割。每塊試件切割成150×110×70mm試件2塊。

4、每組試件的數量不小于5個。

四、試驗步驟

1、在規定的試驗齡期前2~4d，稱取試件初始質量（W0），用硅橡膠或樹脂密封試件的4個側面，測試面（貼PTFE片面）及對應面不密封。

2、規定的試驗齡期到達后，將試件放置于試驗器中，測試面向下。向容器中加水，使試件浸水高度為10±1mm，蓋上試驗容器的蓋子，進行試件飽水，飽水時間為7d，環境溫度為20±2℃。飽水期間應始終保持水面高度滿足要求。

3、試件飽水完成后，進行試件的超聲傳播時間初始值t_cs測式，精確至0.1μs。

4、將稱重、測試后的試件放入試驗容器中，測試面向下。按步驟2進行水面調整。將裝有試件的容器放置在凍融試驗箱的托架上。

5、試件每隔4次循環做一次試件剝落量、試件吸水量和超聲傳播時間。

（1）將試驗容器從凍融試驗箱中取出，放置于超聲浴中，試件試驗面朝下，超聲浴3min。

（2）將試件取出，用濕毛巾將試件側面和上表面的水擦干凈，稱量試件的質量Wn，精確至0.1g。

（3）將超聲洗浴剝落物收集，用濾紙過濾。過濾前先稱量濾紙的重量μf。將過濾后含有全部剝落物的濾紙置于110℃±5℃的烘箱中烘干，冷卻后稱取濾紙和剝落物的總重量μ_b，稱量精確至0.1g。

（4）超聲傳播時間測試：將試件置于不銹鋼盤上一起放置在超聲波測量裝置中，測試面向下，一起放入超聲傳播時間測量裝置中。加入水作為耦合劑，水面高于探頭中心10mm。打開超聲波測試儀，選擇合適頻率，進行超聲傳播時間測試。測試過程中，應始終保持試件和耦合劑的溫度在20±5℃。

（5）凍融達到以下幾種情況之一即可停止試驗：

①已達到56次循環；

②相對動彈模量下降到60%以下；

③剝落量達2000g/m²。

a、剝落量μ_s

         μ_s=μ_b－μ_f

式中：μ_s－－剝落物的質量，精確對0.01g；

   μ_f－－濾紙的質量，精確至0.01g；

   μ_b－－干燥后濾紙＋剝落物的總質量，精確至0.01g。

n次循環后，每個試件單位面積上的剝澆量m_n按下式計算（精確至1g/m²）

   m_n＝（Σμ_s/A）×10⁶

式中：m_n－n次循環后，每個試件單位測試面上的總剝落量，g/m²。

   μ_s－每次測試時得到的試件剝落量，g，精確至0.01；

  A－試件試驗面面積，mm²；

取5個試件單位面積上的剝落量的平均值作為每組試件單位面積上的剝落量，精確至1g/m²。

b、相對動彈模量

超聲波在耦合劑中的傳播時間tc按下式計算：

    t_c =1_cν_c

式中  1_c－－耦合劑中超聲波傳播的長度    mm；

    ν_c－－超聲波在耦合劑中傳播的速度；

    t_c－－超聲波在耦合劑中的傳播時間，μs；

經n次凍融循環后，試件的超聲波相對動彈模量R_u.n按下式計算：

  R_u.n＝T_n²×100%

   T_n＝（t_cs－t_c）/（t_n－t_c）

式中： T_n－－試件的超聲相對傳播時間；

    n－－凍融循環的次數；

    t_cs－－超聲傳播時間初始值，μs；

    t_n－－經n次循環后超聲波的傳播時間，μs；

取5個試件的平均值作為每組試件的超聲相對動彈模量，計算至1%。
