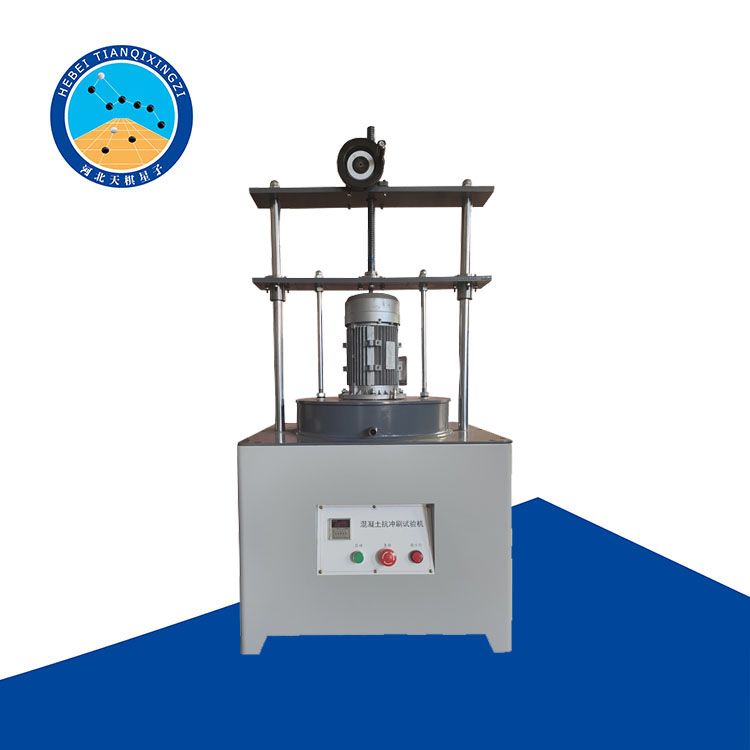

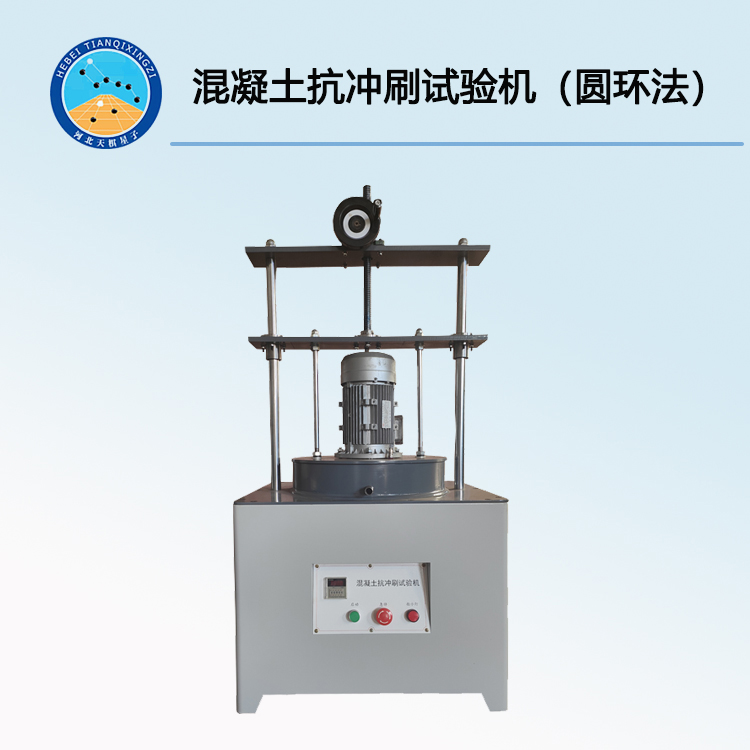

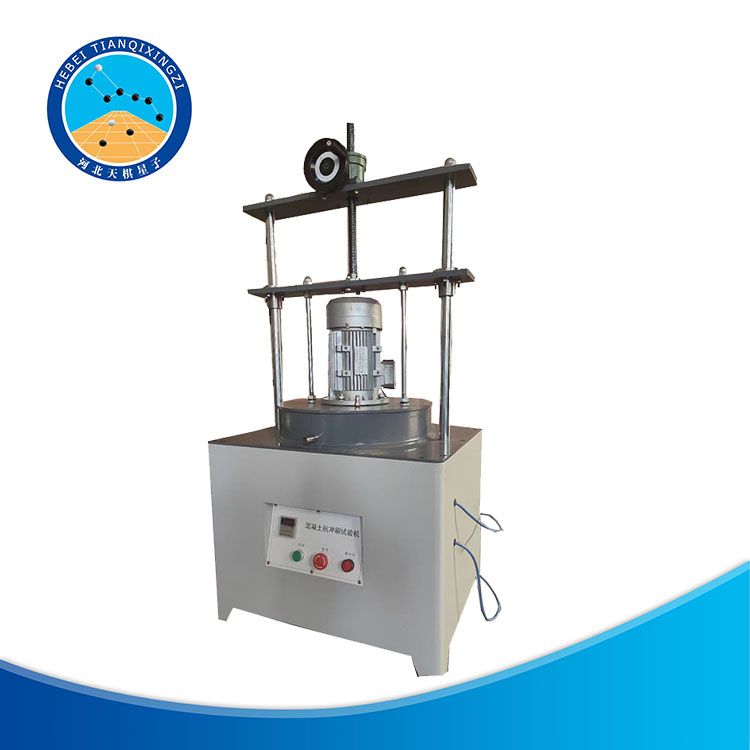

TDCS-2型混凝土抗沖刷試驗機（圓環法）

一、產品概述

TDCS-2型混凝土抗沖刷試驗機混凝土抗沖刷試驗機是根據《水工混凝土試驗規程DL/T5150-2001》規定的技術要求設計的。利用高速離心力旋轉葉輪轉動水流沖擊混凝土內環表面磨損的試驗，以此測定各類混凝土表面抗水流沖擊磨損的能力。

二、技術參數

1、試驗尺寸：外徑322mm，內徑202mm，高60mm

2、試驗容器筒尺寸：φ415×80mm

3、電機攪拌轉數：1430r/min，水流速14.3m/s

4、一次沖刷時間：0-30min

5、磨損劑：0.5mm-0.85mm石英砂和水混合物

6、電源：AC 380V 50Hz

7、功率：3KW

8、體積：1400×800×500mm

9、重量：150Kg

三、適用范圍

適用于各種混凝土（或砂漿）在含砂水流沖刷下的抗沖磨性能。

四、試驗儀器

1、沖刷試驗儀：電動機轉速為1430r/min，葉輪圓周轉速為14.3m/s。

2、試模：環形金屬模。規格為外徑322mm，內徑202mm±0.5mm，高60mm±0.5mm。

注：也可采用轉速更高的電機和其它規格的試件。

3、天平：稱量20Kg，感量100mg。

五、試驗規程

1、按4.1“混凝土試件的成型與養護方法”制備試件，允許骨料zui大粒徑為20mm，超過時用濕篩法剔除。試驗以三個試件為一組。

2、到達試驗齡期的前兩天，將試件放入水中浸水飽和。

3、試驗時，取出試件，擦去表面水分，稱量。

4、將試件托盤從沖刷儀中取出，在托盤底部放好防護墊層及隔砂泡沫塑料墊圈，然后放入試件，在試件圓環內加入磨損劑，蓋上泡沫塑料隔砂圈及止水橡皮墊圈。磨損劑為0.5mm~0.85mm的石英標準砂與水的混合物。每次加入量為砂150g、水10001ml。

5、將裝好試件的托盤裝入沖刷儀，轉動手輪壓緊試件，打開冷卻水，啟動電動機并記時。

6、沖磨30min后停機，取出試件，用水沖洗干凈，擦去表面水分、然后稱量。

7、更換磨損劑，按上述步驟重復試驗三次。

注：需要時可適當增加試驗次數，但同批試件的試驗次數應相同，增加的試驗次數應在報告中說明。

六、試驗結果說明

1、混凝土抗含砂水流沖刷的指標以抗沖磨強度或磨損率表示，抗沖磨強度與磨損率按式（4.18.4-1）、式（4.18.4-2）計算：

式中：fa--抗沖磨強度，即單位面積上被磨損單位質量所需的時間，h/(g/c㎡);

L--磨損率，即單位面積上在單位時間里的磨損量，g/(h.c㎡);

ΔM--經T時段沖磨后，試件損失的累計質量，g；

T--試驗累計時間，h；

A--試件受沖磨面積，380c㎡。

2、以一組三個試件測值的平均值作為試驗結果。如單個測值與平均值的差值超過15%時，則此值應剔除，以余下兩個測值的平均值作為試驗結果。若一組中可用的測值少于兩個，則該組試驗應當重做。

3、試驗若采用轉速更高的電機和其他規格的試件，應在試驗結果中注明。
