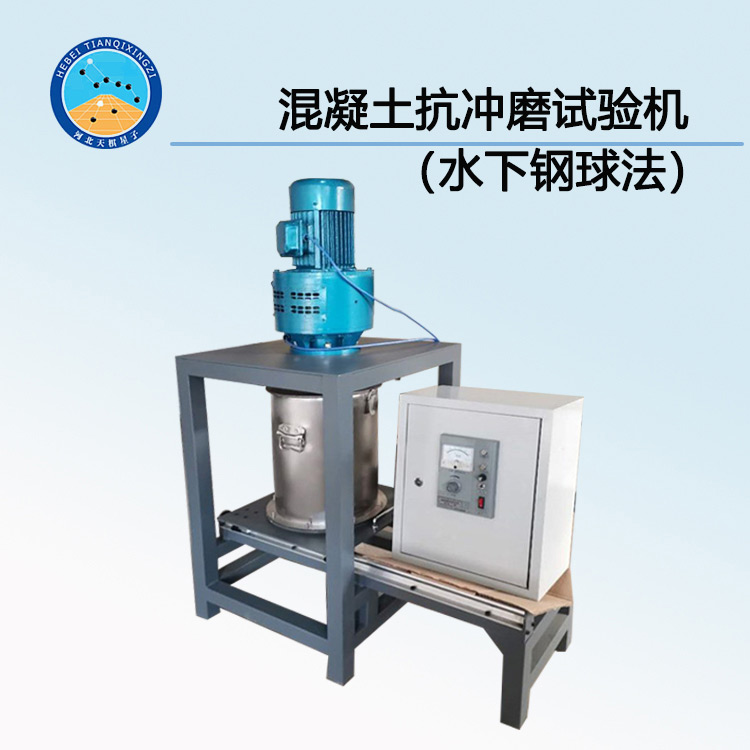

TDCM-2型混凝土抗沖磨試驗機（水下鋼球法）

一、產品簡介

混凝土抗沖磨試驗機是根據《DL/T5150-2001水工混凝土試驗規程》及《SL352-2006水工混凝土試驗規程》所規定的技術要求而設計的，利用旋轉水流來沖擊混凝土表面鋼球，在預制混凝土表面形成鋼球沖擊磨損的試驗，以測定各類混凝土表面抗水流沖擊磨損的相對抗力。

二、技術參數

1. 試模尺寸：內徑300±2mm  ，高100±1mm

2. 試樣鋼筒尺寸：內徑305±6mm,高450±25mm

3. 電機攪拌轉數：1200r/min

4. 鋼球直徑：Φ25.4±0.1mm,Φ19.1±0.1mm,Φ12.7±0.1mm,

5. 電源：AC 380V  50HZ

6. 功率： 1.5KW

7. 體積：1600 mm ×1000mm ×600mm

8. 重量： 180kg

三、結構原理

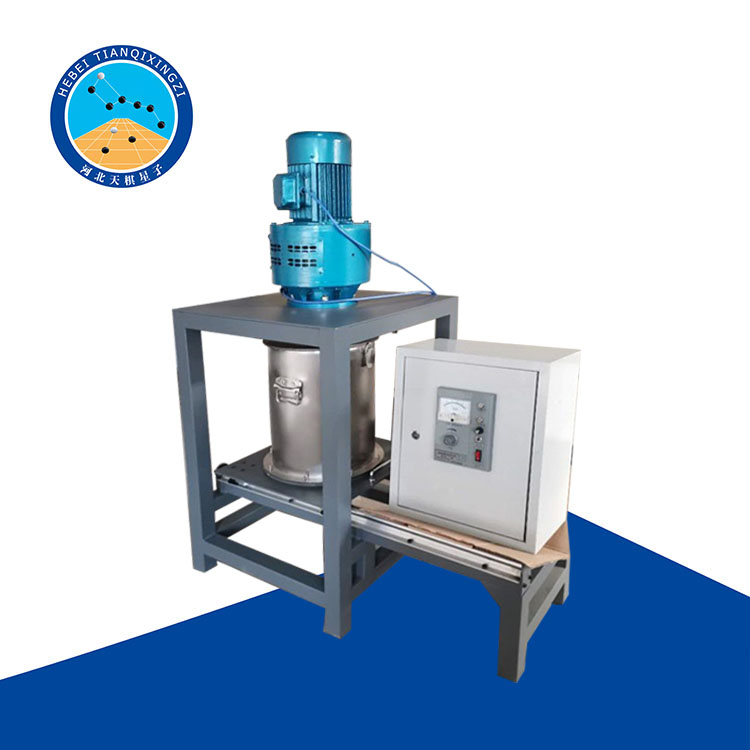

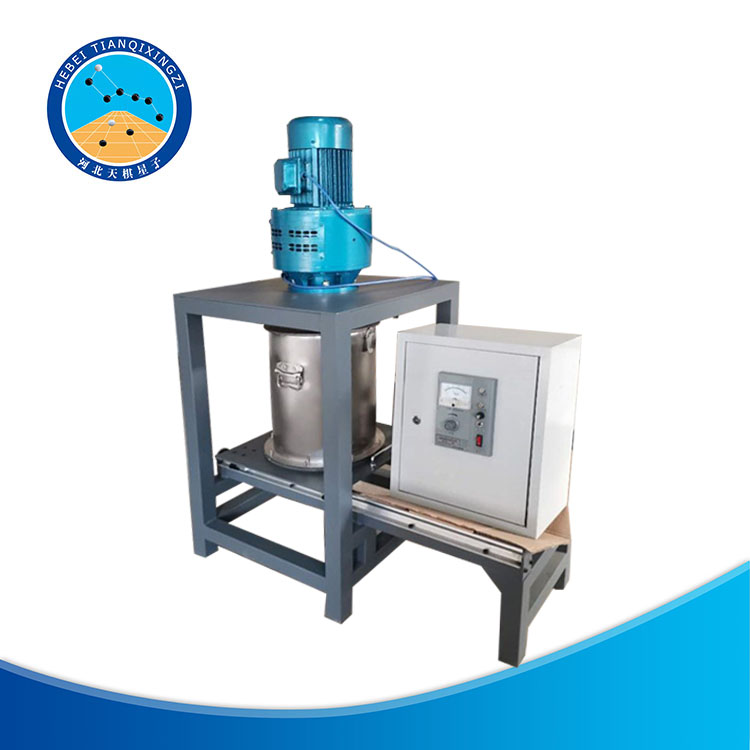

　　由機架、電磁調速電機、滑輪工作臺、試驗容器、水流攪拌器、試樣成型筒等組成。

　　在電機工作情況下，通過電磁調速電機帶動裝有攪拌器的主軸旋轉、攪拌器安裝在試樣容器中，試樣表面放置不同規格的滾動鋼球，攪拌器局部浸入水中，按照1200r/min的速度旋轉攪動鋼球，對試樣產生摩擦磨損，以達到驗證混凝土表面抗磨損的能力的目的。

四、安裝使用

　　在檢查抗沖磨試驗機安裝、控制正常后進行下列操作：

　　1、 事先利用試樣成型模，預制試樣，稱量試件重量并編號備用。

　　2、 松開滑輪工作臺試驗筒中心軸上螺絲，拉動滑輪工作臺試樣容器筒到機架外面；松開容器筒周邊8個固定螺釘，上抬，取下容器筒，將預制的試件放入托盤上，然后再放在試樣容器筒內，擰緊鋼筒8個不銹鋼螺桿，拉動試樣容器筒至固定位置上，插上兩邊插銷固定。

　　3、 把鋼球按照直徑25.4mm×10個，直徑19.1mm×35個，直徑12.7mm×25個的比例，裝在試樣容器筒內試樣的表面上，將攪拌器裝在調速電機軸上擰緊。檢查攪拌器下端面，距離的鋼球表面約13-15mm左右。

　　4、 在試樣的容器筒內灌入清水，水面高度以淹沒攪拌器上端面后，在略高處10-15mm，合上分開的防水蓋，按下鎖扣。

　　5、 合上漏電保護開關，再合上調速控制器開關，啟動電機，開始攪拌，把調速轉到1200r/min檔，工作達到要求的磨損時間后，關閉電機停止試驗。

　　6、 松開防水蓋和攪拌器軸上的螺絲，拉動工作臺到機架外打開試樣容器筒底座下的防水開關，放水完成后，松開容器筒與底座的四個固定螺桿，卸下試樣容器筒和試件，清洗并擦干現場設備及工具，稱重計算磨損量。試驗結束。

五、注意事項

　　機架和未進行表面處理的金屬件，須經常涂抹防腐油。
