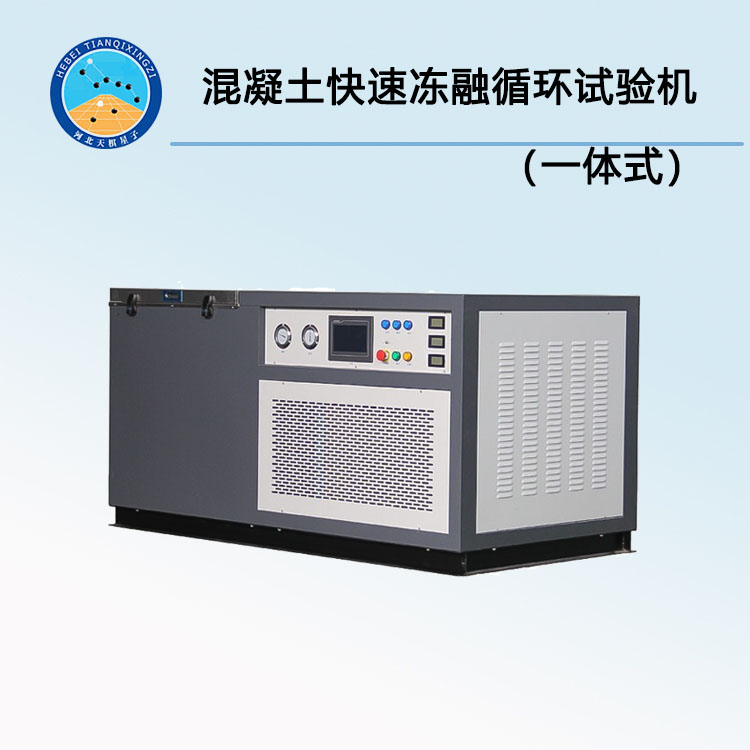

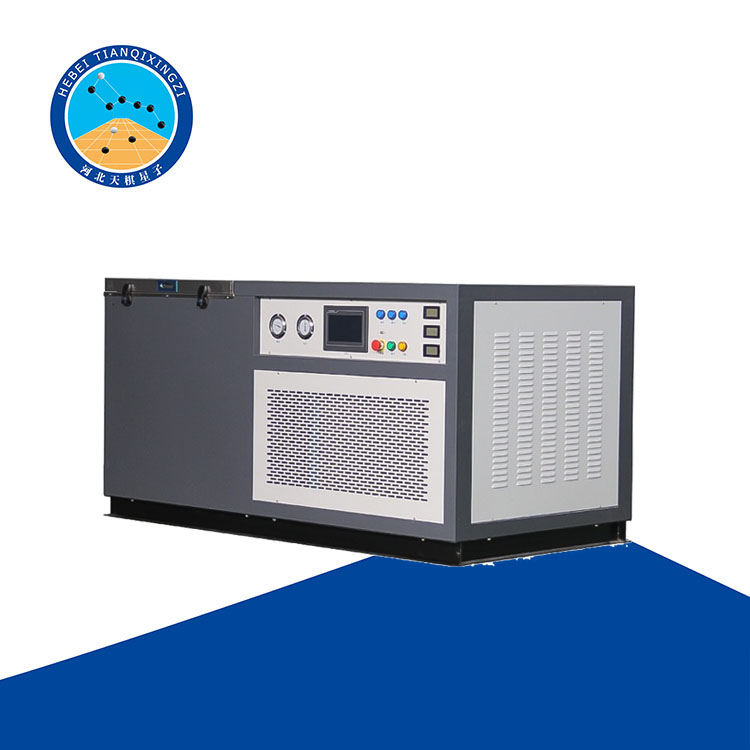

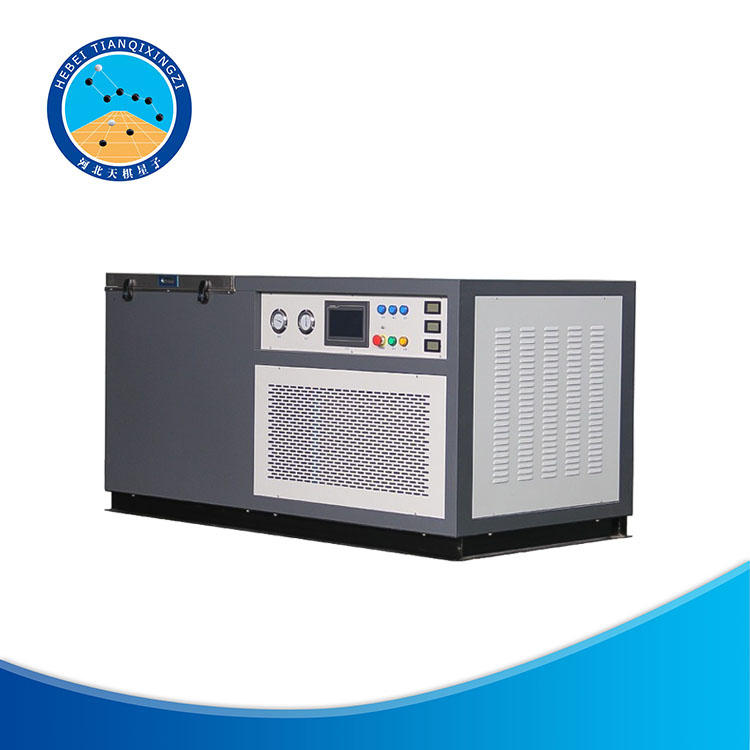

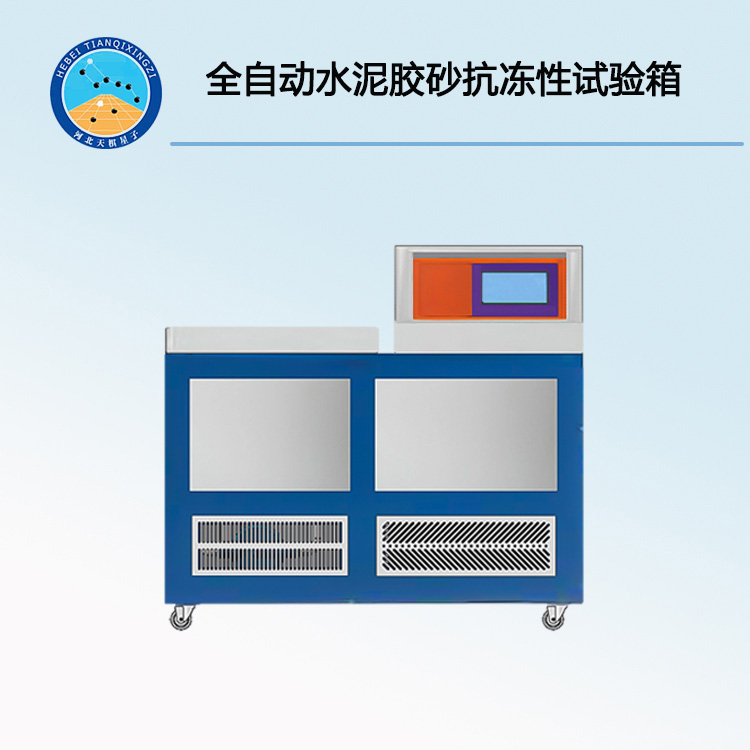

TDR-5混凝土快速凍融循環試驗機（一體式）

適用范圍：

     滿足國內各相關行業設計，研究和施工部門對硂快速抗凍試驗設備的要求。

執行標準：

     本設備是按照國家電力行業標準DL/T5150-2001《水工混凝土試驗規程》中的“混凝土抗凍性試驗”的要求，GBT50082-2009《普通混凝土長期性能和耐久性能試驗方法》中的“快凍法”以及美國ASTM/C666《混凝土快速凍融能力的標準試驗方法》設計制造的。

規格型號：TDR-5

技術參數：

  1.試件尺寸：100*100*400 （mm）測溫試件尺寸相同，中間留有測溫孔。

2.凍融周期：凍融循環一次歷時2-4小時，用于融化的時間不少于整個凍融周期的1/4。

3.試件數量：16件，其中一件為測溫用。

4.外形尺寸：長1750mm、寬900mm、高900mm

5.試驗溫度控制范圍：-20℃~+120℃,可調可設定。

6.溫度傳感器精確度： ±0.1℃

7.箱內溫度控制精確度： ±0.5℃

8.溫度分辨率：0.1℃

9.主要功能包括有：試件中心溫度和循環液溫度顯示記錄；凍融過程轉換和循環液溫度控制；凍融循環次數控制；壓縮機排氣壓力、吸氣壓力和電機機組溫升保護；循環液流量保護及超溫保護；電動機過載保護等，在停電和停水等非正常情況下，機器能自動停止運行。整個凍融試驗過程完全自動進行，遇有故障時給出光電報警，并自行采取相應保護。

結構：

    本裝置由三個部分組成:電腦自動控制系統、凍融試驗箱、制冷、加熱及冷劑循環系統。

電腦自動控制系統:采用無紙記錄儀進行控制、記錄各點溫度循檢和自動記錄,通過計數繼電器可任意設定所需循環次數,自動顯示已完成的循環次數。制冷自控系統所用供液電磁閥、熱氣膨脹閥和壓力保護開關等均選用世界*廠商丹麥丹弗斯(DANFOSS)公司的產品。該控制系統具有良好的控制、顯示、記錄、聯鎖、故障報警等個保護功能,所有控制元件均符合IEC國際標準或者GB國標。

凍融試驗箱:試驗箱采用*不銹鋼板制作，箱體和箱蓋夾層內填充以發泡型聚氨酯塑料保溫，保溫性能良好。

制冷系統:采用美國進口泠凝機組，工質為F404,蒸發器采用阿法拉法公司生產的不銹鋼換熱器,它具有體積小，換熱效率高的特點。

加熱制冷系統由大功率三相加熱管加溫，利用管道泵帶動冷、熱循環。

安裝與應用：

開箱后應檢查有無因運輸震動造成的破壞，對損壞部分應修復后才能使用。

本裝置對安裝場所的要求:

空要流通、遠離熱源，無陽光直射,防止雨淋。

裝置四周應有適當?shù)目臻g,便于操作維修和空氣流通。

本裝置試驗周期長,應專線供電，切電壓穩定,要有可靠接地。

通電檢查:水泵和冷凝器風機的旋轉方向是否正確。

將100*100*400的混凝試件先放入試筒中，用15C-20"C的水浸泡4天后取出，用濕布擦除表面水份,測重，測橫向基頻的初始值。然后再將試件放入試件筒中，在整個實驗過程中簡內的水位高度應始終保持高出試件頂面5mm左右。把試件簡放入試件槽中，其中測溫試件簡放在試件槽的中心位置,將長引線的傳感器插入試溫試件中心，將短引線的傳感器放在測溫試件筒的外側。打開電源開關和運行開關，機器開始工作。試件每隔25次凍融循環要測量一次重量和相對動彈性模量。當相對動彈性模量下降至初始值的60%或質量損失率達5%時,即認為試件已達破壞，并以相應的凍融循環次數作為該混凝土的抗凍等級。如果試件凍融至預定的循環次數,而相對動彈性模量或質量損失率均未達到上述指標，可認為試驗額混凝士抗凍性能以滿足試驗要求。根據凍融循環次數及相應的相對動彈性模量可計算出混凝上耐久性系數。

維護與保養:

經常檢查冷凝器是否清潔，壓縮機的油位是否正常，壓力表的指示是否正常，若有泄漏應請專業人員及時補充制冷劑和潤滑油。外電路檢修后要注意水泵、冷風機的轉向，如果反向應及時更正。如果降溫很慢,要檢查防凍液含水量是否太多,如果含水量太多，結晶溫度提高，在試驗溫度范圍內，會變成粥狀，溫差增大,降溫時間延長,甚至不能降溫,這時應更換新的防凍液。
