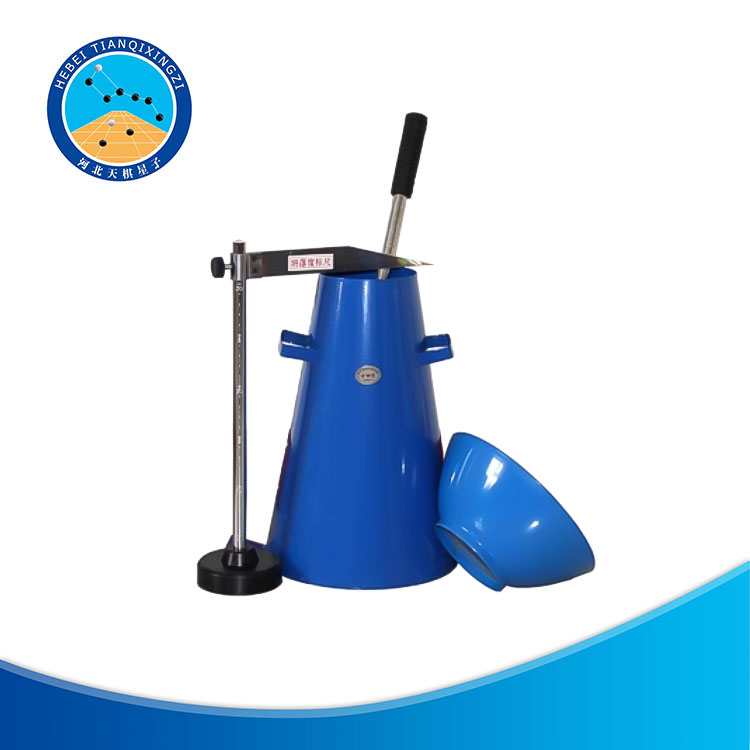

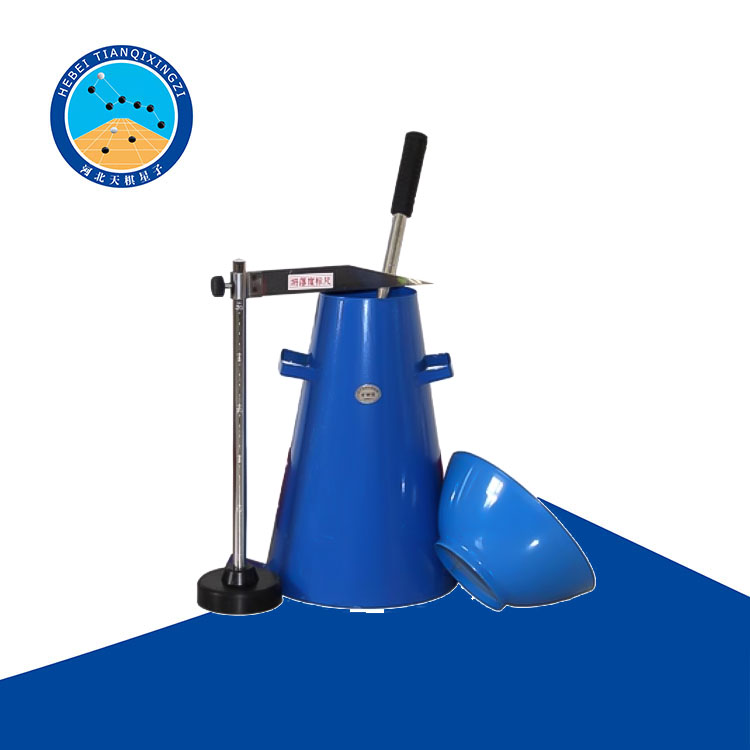

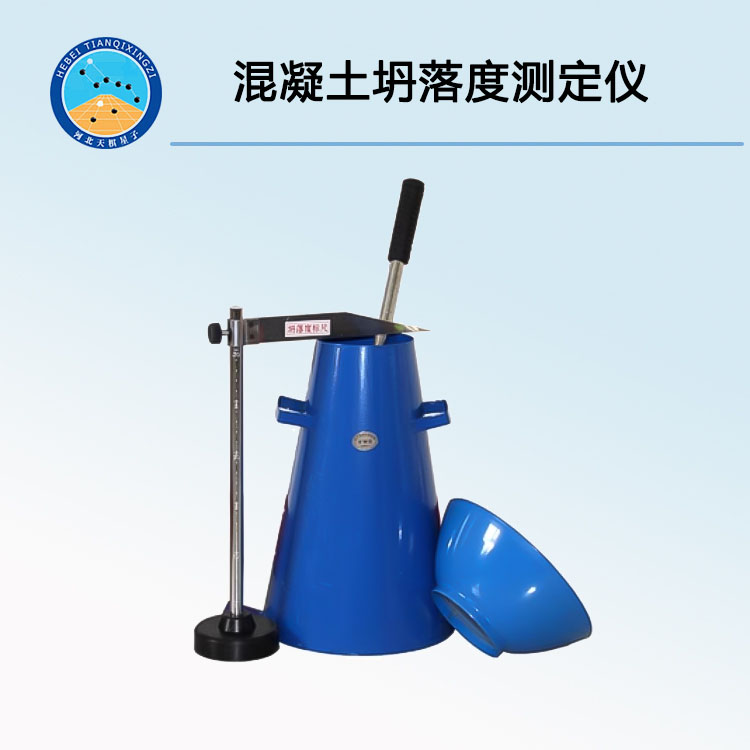

TD522-1混凝土坍落度測定儀

適用范圍：

   適用于塌落度在1cm-15cm，最大集料粒徑不大于40cm的塑性混凝土做塌落試驗。該塌落度試驗儀是理想的教學培訓和實驗室用設備，儀器使用方便，維護簡單。

執行標準：

JTG E30-2005《公路工程水泥及水泥混凝土試驗規程》中T0522—2005《水泥混凝土拌合物稠度試驗方法(坍落度儀法) 》中對坍落度儀的技術要求。

規格型號：TD522-1

技術參數：

1. 尺寸約：100*200*300mm

使用說明：

    1.試驗前將坍落筒內外洗凈，放在經水潤濕過的平板上（平板吸水時應墊以塑料布），踏緊踏腳板。

2.將代表樣分三層裝入筒內，每層裝入高度大于筒高的1/3，用搗棒在每一層的橫截面上均勻插搗25次。插搗在全部面積進行，沿螺旋線由邊緣至中心，插搗底層時插至底部，插搗其它兩層時，應插透本層并插入下層約20mm—30mm，插搗須垂直壓下（邊緣部分除外），不得沖擊。在插搗頂層時，裝入的混凝土應高出坍落筒口，隨插搗過程隨時添加拌合物。當頂層插搗完畢后，將搗棒用鋸和滾的動作，清除掉多余的混凝土，用鏝刀抹平筒口，刮凈筒底周圍的拌合物。而后立即垂直地提起坍落筒，提筒在5s—10s內完成，并使混凝土不受橫向及扭力作用。從開始裝料到提出坍落筒整個過程應在150s內完成。

3.將坍落筒放在椎體混凝土試樣一旁，筒頂平放木尺，用小鋼尺量出木尺底面至試樣頂面最高點的垂直距離，即為該混凝土拌合物的坍落度，精確至1mm。

4.當混凝土試件的一側發生崩坍或一邊剪切破壞，則應重新取樣另測。如果第二次仍發生上述情況，則表示該混凝土和易性不好，應記錄。

5.當混凝土拌合物的坍落度大于220mm時，用鋼尺測量混凝土擴展后最終的最大直徑和最小直徑，在這兩個直徑之差小于50mm的條件下，用其算術平均值作為坍落擴展度值；否則，此次試驗無效。
