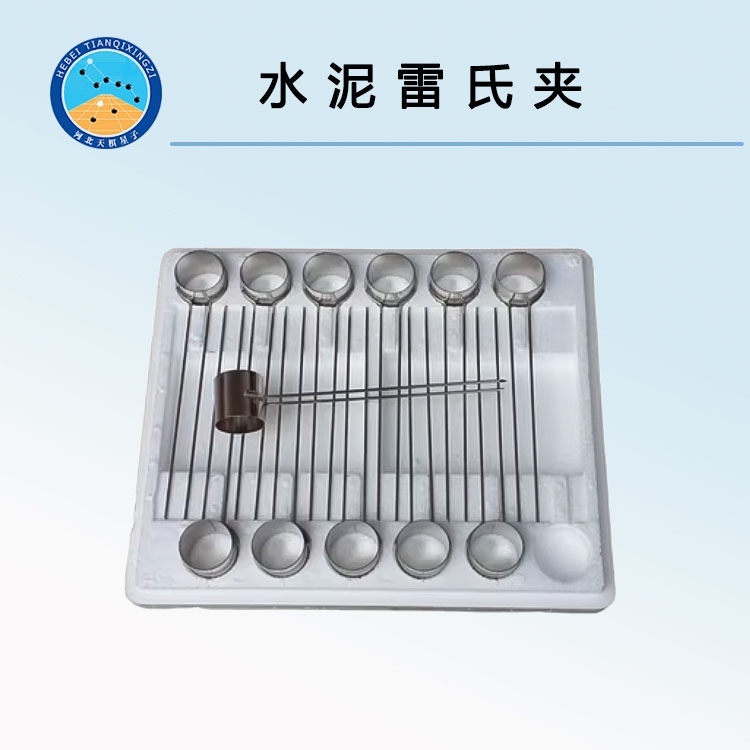

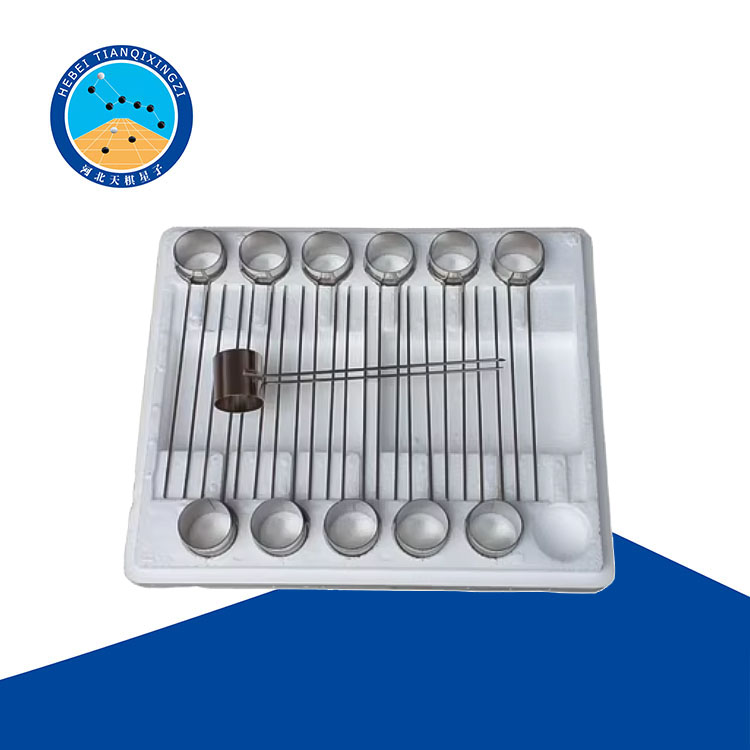

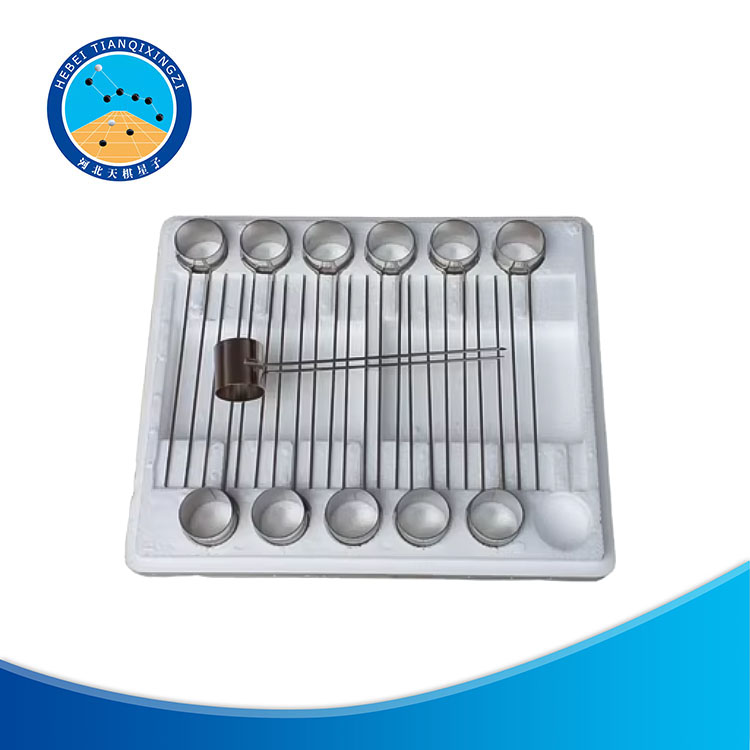

TD505-LSJ水泥雷氏夾

適用范圍：

     水泥雷氏夾適用于硅酸鹽、普通水泥、礦渣水泥、火山灰水泥、粉煤灰水泥以及指定采用GB1346-89《水泥標(biāo)準(zhǔn)稠度用水量、凝固時(shí)間、安全性檢驗(yàn)方法》的其它品種水泥，由游離氧化鈣造成的體積安全性的測試。

執(zhí)行標(biāo)準(zhǔn)：

     GB1346-89《水泥標(biāo)準(zhǔn)稠度用水量、凝固時(shí)間、安全性檢驗(yàn)方法》

規(guī)格型號：TD505-LSJ

技術(shù)參數(shù)：

1. 在300g負(fù)荷下兩針尖距離的最大膨脹值≤17.5±2.5mm

2. 去負(fù)荷后恢復(fù)正常狀態(tài)10mm

使用與維護(hù)：

1、雷氏夾每次使用前對雷氏夾進(jìn)行彈性要去檢驗(yàn)，具體做法如下：將雷氏夾一指針根部掛在測定儀昡線上，另一指針根部掛300g砝碼，兩指針間距離加2X=17.5±2.5mm,去掉砝碼后指針恢復(fù)原尺寸。檢驗(yàn)合格后方可使用。

2、雷氏夾試件的制備方法：

將預(yù)先準(zhǔn)備好的雷氏夾放在已稍擦油的玻璃板上，并一只手用寬10mm小刀插到15次左右然后抹平，蓋上稍涂油的玻璃板，壓上配重塊，立即將雷氏夾連同試件和玻璃板移至濕氣養(yǎng)護(hù)箱（控制溫度20±1度濕度大于90%）內(nèi)養(yǎng)護(hù)24±2h。

3、雷氏夾試件的沸煮

先測量帶有試件并經(jīng)養(yǎng)護(hù)的雷氏夾兩指針尖端的間距精確到0.5mm，并用編號做記錄，按著將雷氏夾連同試件放入沸煮箱重蓖板上，指針朝上試件之間互補(bǔ)交叉，然后在30±5min內(nèi)加熱至沸騰，并恒溫3h±5min。
