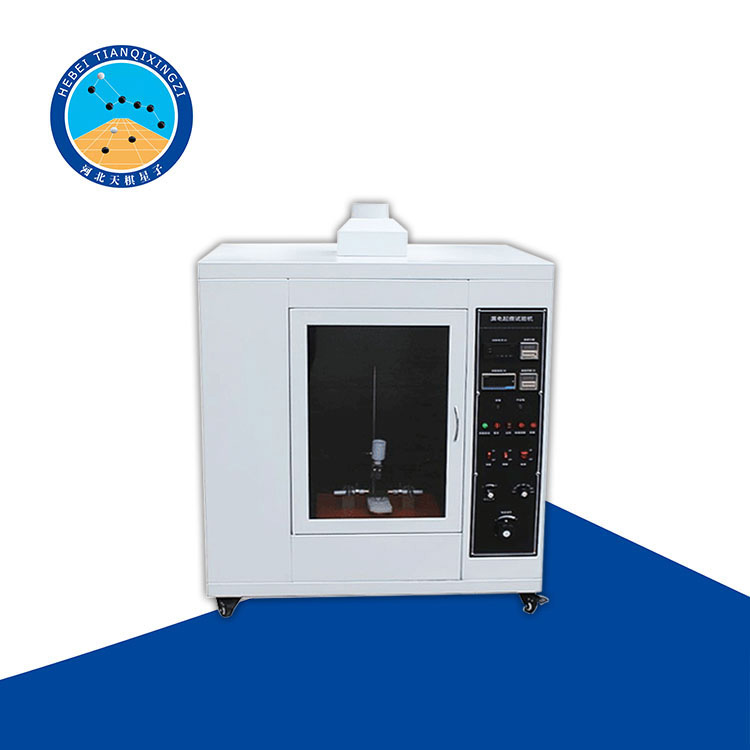

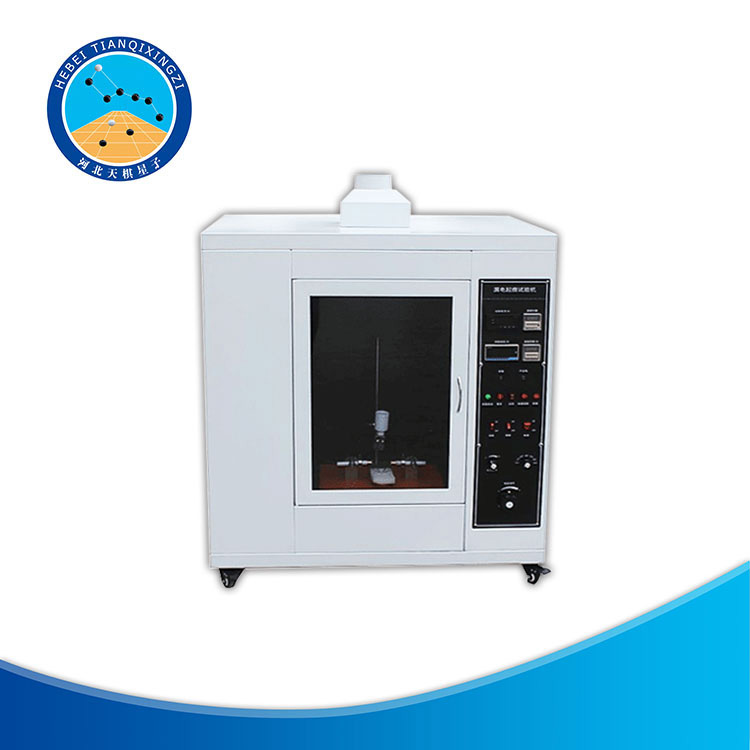

TD-3漏電起痕試驗儀

一、產品介紹

用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備的研究、生產和質檢部門，也適用于絕緣材料、工程塑料、電氣連接件、輔件行業等模擬仿真試驗。

實驗原理：漏電起痕試驗是在固體絕緣材料表面上，在規定尺寸(2mm×5mm) 的鉑電極之間，-施加某一電壓并定時(30s)定高度(35mm)滴下規定液滴體積的導電液體(0.1%NH 4CL)，用以評價固體絕緣材料表面在電場和潮濕或污染介質聯合作用下的耐漏電性能，測定其相比電痕化指數(CTI) 和耐電痕化指數(PTI) 。

二、適用標準

GB/T4207、GB4706.1 ASTM D 3638-92、IEC60112 、UL746A

三、技術參數

1、工作電源:AC220V±5[%] 50HZ±1[%],1KVA；

2、試驗電壓: 100~600V連續可調數顯；

3、延時電路:試驗回路在0.5A或更大電流時延時2秒后動作；

4、電極:5mmX2mm矩形鉑金電極和黃銅材料各一對,每個電極對試樣的壓力可調整(1N±0.05N)；

5、兩電極間距4±0.1mm;

6、滴液間隔:30±5秒(開啟滴液時間28S+開啟滴液持續時間2S) 自動計數 、數顯(可預置)；

7、短路電流:兩電極短路時的電流可調至1±0.1A,數顯±1[%]；

8、操作箱體積:0.1立方、0.5立方、0.75立方。

四、主要配件

1、繼電器：歐姆龍。

2、數字儀表:采用韓國autonics（顯示.

3、斷路器：施耐德

4、按鈕、開關、指示燈：上海。

5、箱體：由1.2厚的304不銹鋼板制成，表面噴漆。

五、注意事項

1、漏電起痕試驗儀在操作過程中，人員應該注意個人防護，避免漏電受傷或被溶液沾染到口、眼部位造成傷害

2、輸入電源AC220±2%。

3、排氣管應通出窗外。

4、在對樣品進行時,請勿打開倉門,待試驗完之后或當實驗失效產生火煙時，先打開風扇排除煙霧后，再打開倉門進行作業。

5、實驗前須確認設備是否在計量有效期內，如超期則不能進行實驗

6、電源應用有地線的三極插座，保證接地可靠。
