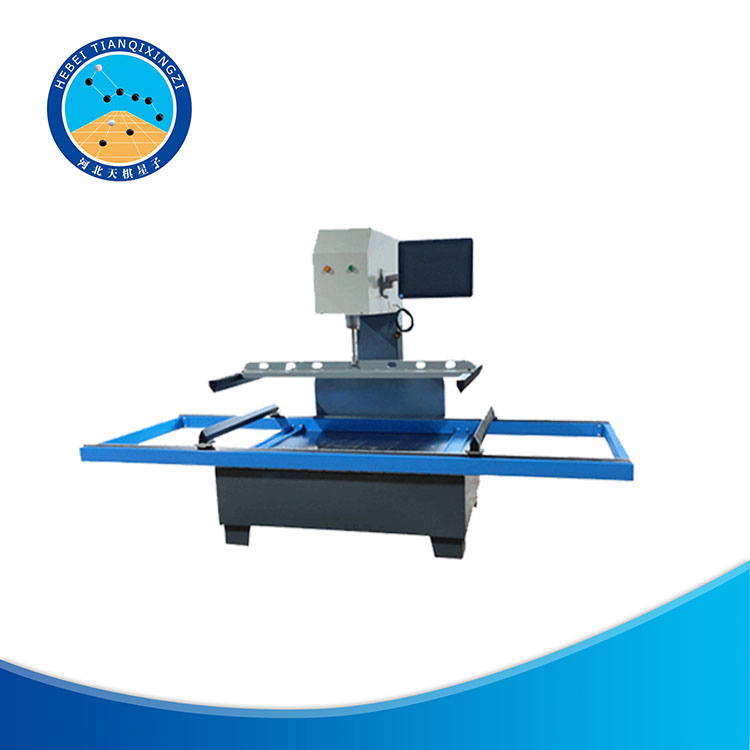

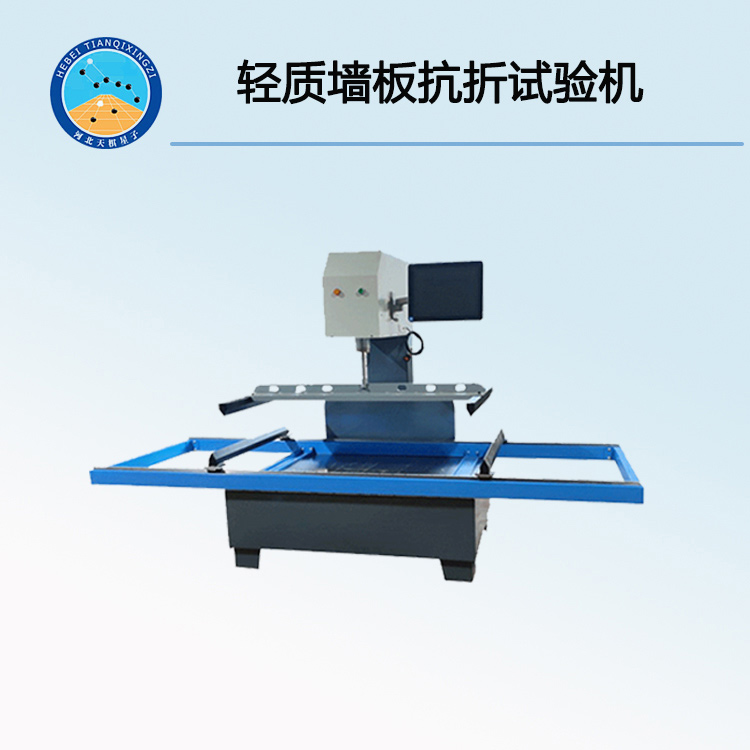

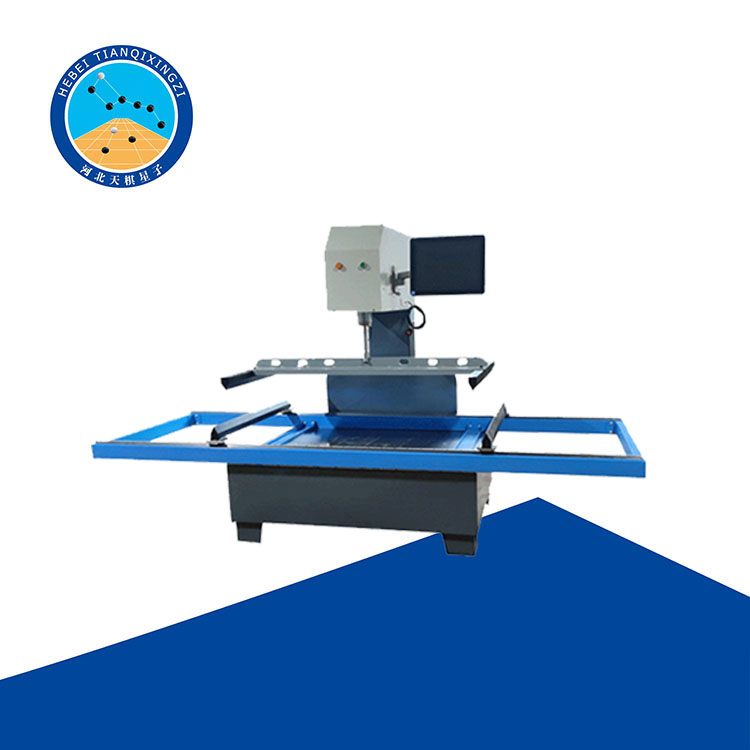

TD-24型輕質墻板抗折試驗機

一、簡介

TD-24型輕質墻板抗折試驗機（以下簡稱試驗機）是用來測定隔墻板、外墻內保溫板、等非金屬材料薄板抗折力（抗折強度）的試驗設備。本設備根據《GB/T 30100-2013 建筑墻板試驗方法》 ； 《JG/T 159-2004 外墻內保溫板》等試驗方法設備的要求進行設計制造，配置不同的夾具支座來完成不同的試驗。

二、主要技術參數

（1）最大試驗力： 10KN（分辨率 0. 1N）

（2）絲杠行程： ≥180mm

（3）支承輥、壓輥直徑： 根據不同試驗配置不 同夾具（選配）

（4）兩支承輥間距： 200～2400mm（可調）

（5）電 源：  220V

（6）功 率： 1KW

（7）加載速度： 0～250 （N/S）（可調）

（8）試件大尺寸： 700 ⅹ2400mm

（9）恒加載自動計算試驗結果

（10）試驗數據儲存

（11）自動生成報表

三、實驗步驟

1 、空載靜置2 min ，記錄百分表初始讀數，至0.01 mm 。釆用分級施加荷載法，均勻施加荷載F（N）于試件，每級荷載為試件重量W（N）的 30%。

2、每級加荷完成后，靜置 2 min，直至加荷至墻板產品標準規(guī)定的抗彎荷載，靜置 5 min。若此時試件仍未破壞，可繼續(xù)施加荷載，按同樣的分級加荷方式直至試件破壞，記錄此時的大破壞荷載。每級加荷完成靜置后記錄百分表的讀數至 0.01 mm
