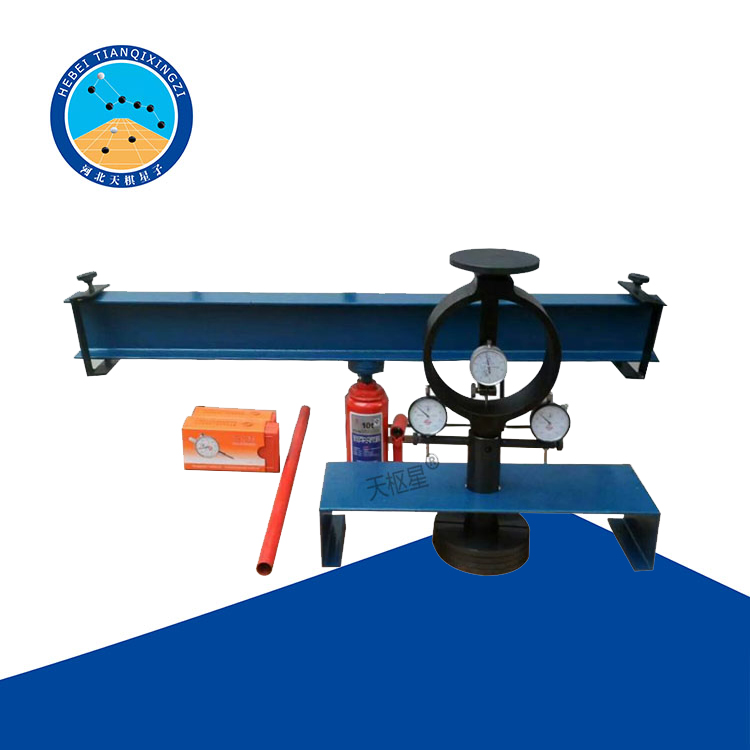

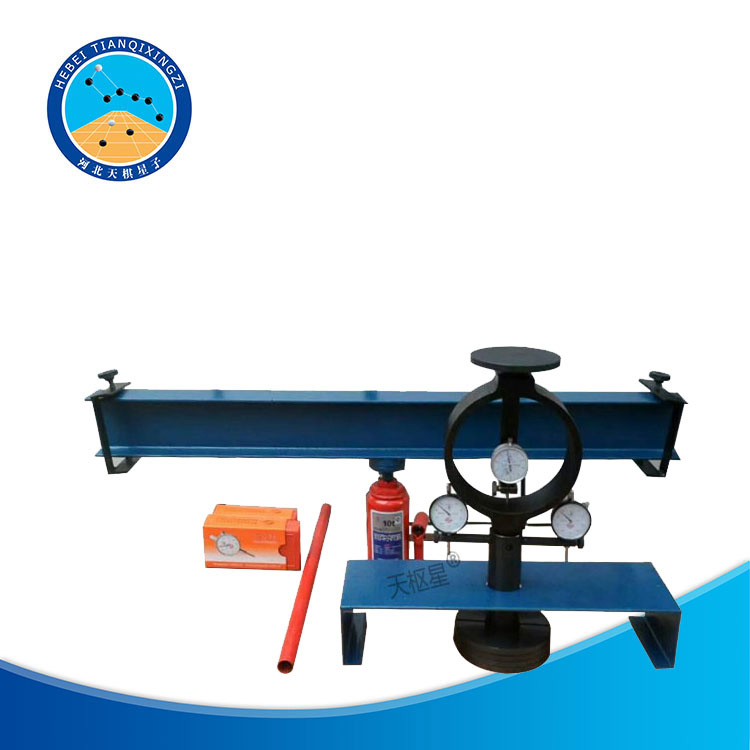

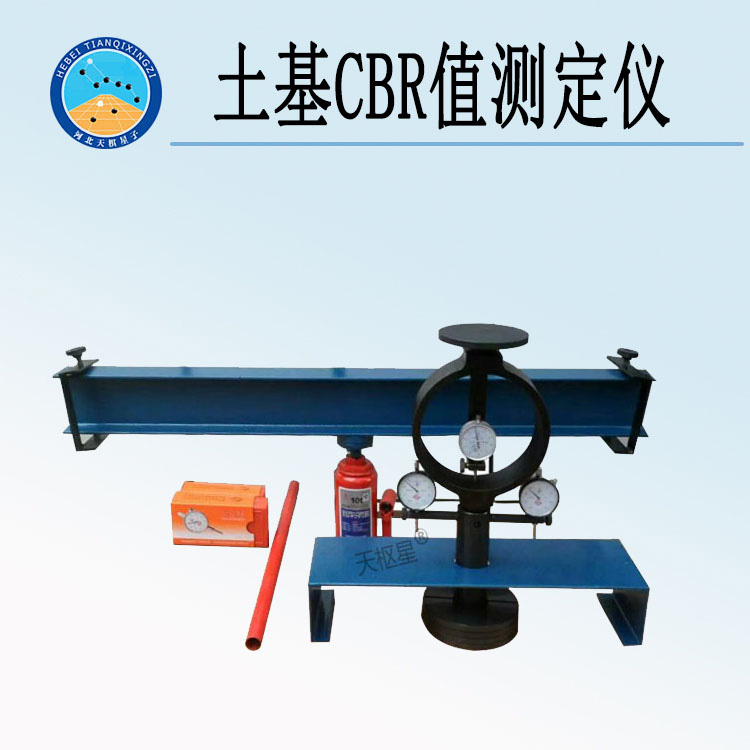

天檢牌TD941-1型土基CBR值測定儀

一、產品簡介

TD941-1型土基CBR值測定儀由河北天棋星子檢測設備有限公司根據中華人民共和國交通運輸部行業標準JTG3450--2019《公路路基路面現場測試規程》中T 0932-2008 《連續式平整度儀測試平整度方法》發研制并生產的。

適用于在現場測定各種土基材料的現場CBR值，同時也適合于基層、底基層砂類土、天然沙礫、級配碎石等材料CBR值的試驗，試樣的最大集料粒徑宜小于19.0mm，最大不得超過31.5mm。

二、技術參數

本試驗采用下列儀具與材料：

⑴荷載裝置：裝載有鐵塊或集料等重物的載重汽車，后軸重不小于60kN，在汽車大梁的后軸之后設有一加勁橫梁作反力架用。

⑵現場測試裝置：由千斤頂(機械或液壓)、測力計(測力環或壓力表)及球座組成。千斤頂可使貫入桿的貫入速度調節成1mm/min。測力計的容量不小于土基強度，測定精度不小于測力計量程的1%。

⑶貫入桿：直徑Φ50mm,長約200mm的金屬圓柱體。

⑷承載板：每塊1.25kg,直徑Φ150mm,中心孔眼直徑Φ52mm，不少于4塊，并沿直徑分為兩個半圓塊。

⑸貫入量測定裝置：百分表量程20mm，精度0.01mm，數量2個，對稱固定于貫入桿上，端部與平臺接觸，平臺跨度不小于50cm。

注：此設備也可用兩臺貝克曼梁彎沉儀代替。

⑹細砂：潔凈干燥的細干砂，粒徑0.3~0.6mm。

⑺其它：鐵鏟、盤、直尺、毛刷、天平等。
