天檢牌TD941-1型承載板測定儀

一、產品簡介

TD941-1型承載板測定儀由河北天棋星子檢測設備有限公司根據中華人民共和國交通運輸部行業標準JTG3450--2019《公路路基路面現場測試規程》中T 0943-2008 《承載板測試土基回彈模量方法》發研制并生產的。

適用于直接在路面上測定路基上、整層（厚度在0.8-1.0mm）路面材料及路面結構材料回彈模理。

本方法適用于在現場土基表面，通過承載板對土基逐級加載、卸載的方法，測出每級荷載下相應的土基回彈變形值，經過計算得土基回彈模量。

二、技術參數

荷載板：直徑：300mm

載荷：100KN

千斤頂行程：120mm

測橋跨度：3000mm

手動油泵額定壓力：70Ipa壓力

測試范圍：0～40Mpa

位移測試范圍：0～10mm

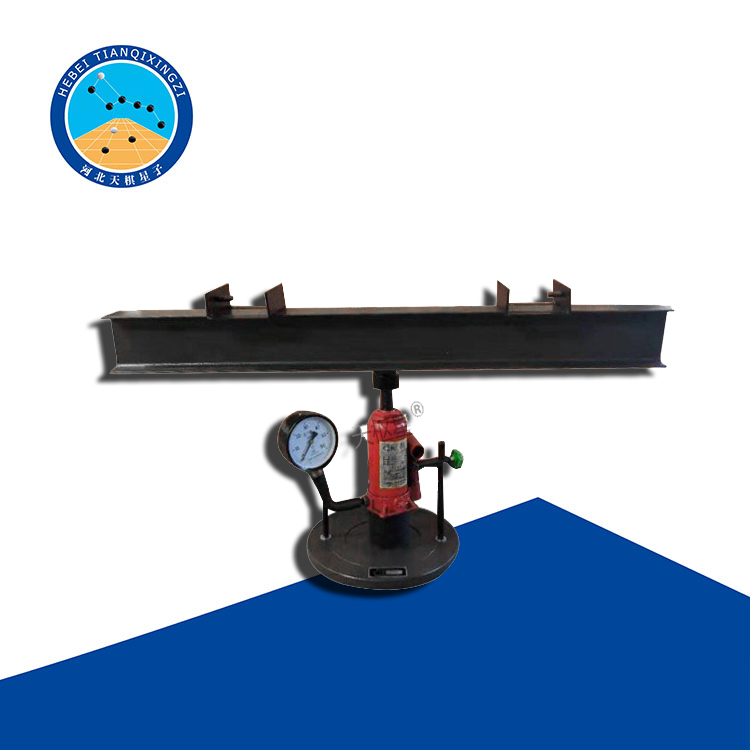

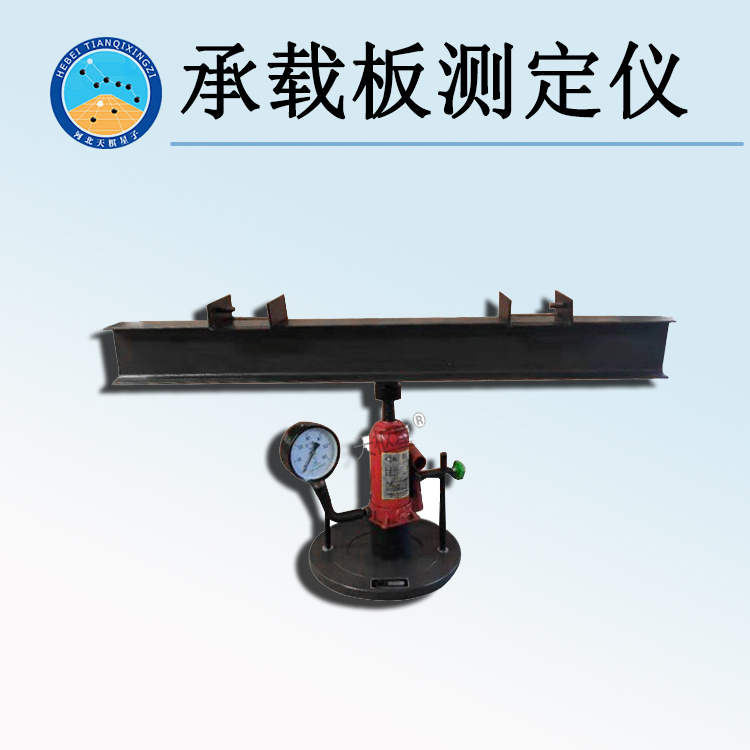

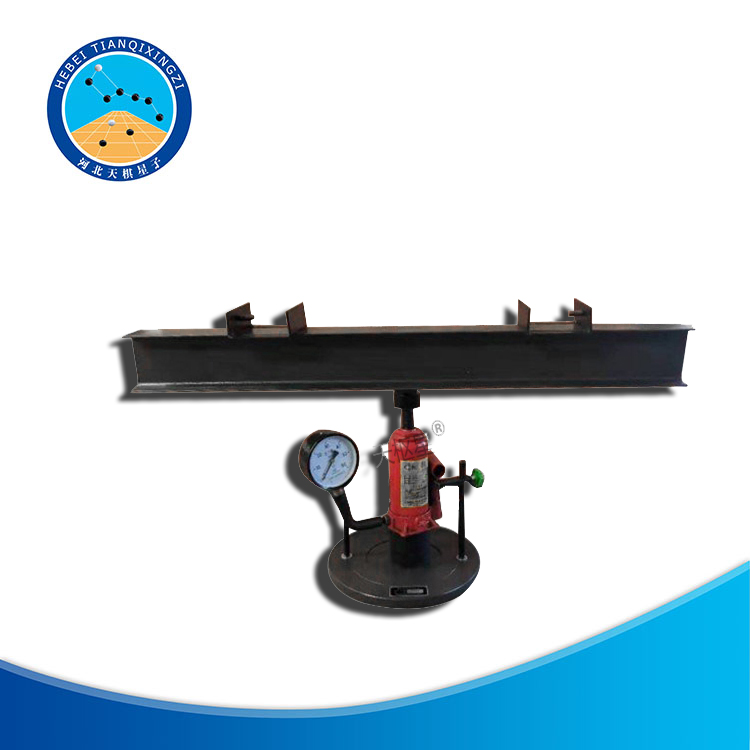

產品圖片

三、使用方法：

1、將承載梁安裝在后軸重10-12t的卡車后部大梁下距后軸0.8m處，并用夾緊板和固緊絲將承載梁固定好。

2、選取有代表性的測點，在應測面上撒少量均勻的砂，放上承載板搓轉，使砂分布均勻并進行抹面上的小麻坑。用手指在承載板邊緣的2-3條直線上按壓，檢驗承載板有無翹動。

3、緩慢開動汽車，使汽車后部的承載梁的大約中間位置恰好位于承載板上方。

4、將油壓千斤頂置于承載板的正中，高度不夠時可將墊筒（或墊木）墊在千斤頂下，使千斤頂壓頭和承載板對中。（也可調整千斤頂?shù)膲侯^部分螺桿）。

安放彎壓儀（自備），使兩臺彎壓儀的測頭分別安放在承載板兩側的調平絲上，同時彎沉儀的尾部安裝變形的百分表。

四、注意事項：

當試驗結束后，應將儀器擦凈，以免銹蝕，并將油壓千斤頂保管好，以防碰壞壓力表。

油壓千斤頂標定記錄表要保管好，以免丟失，影響使用。
