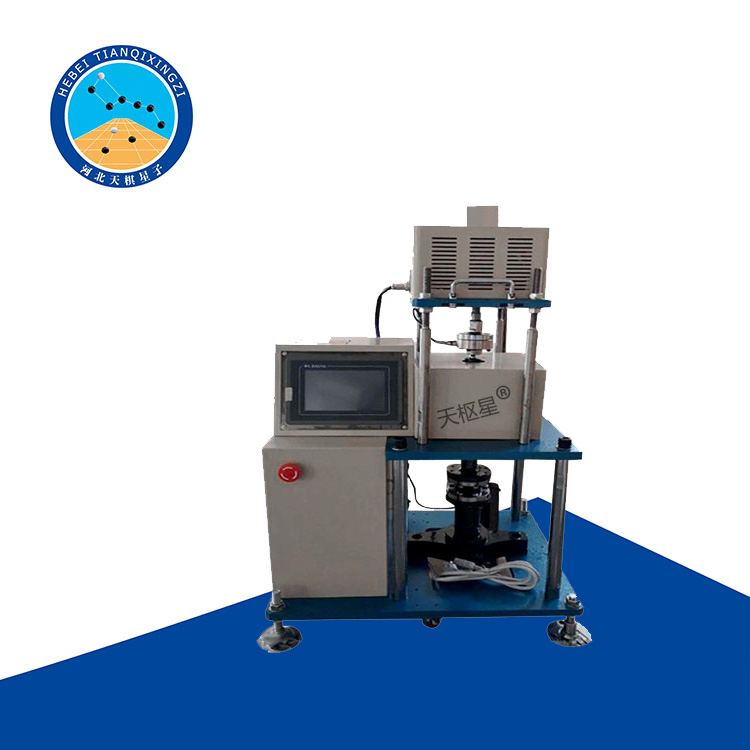

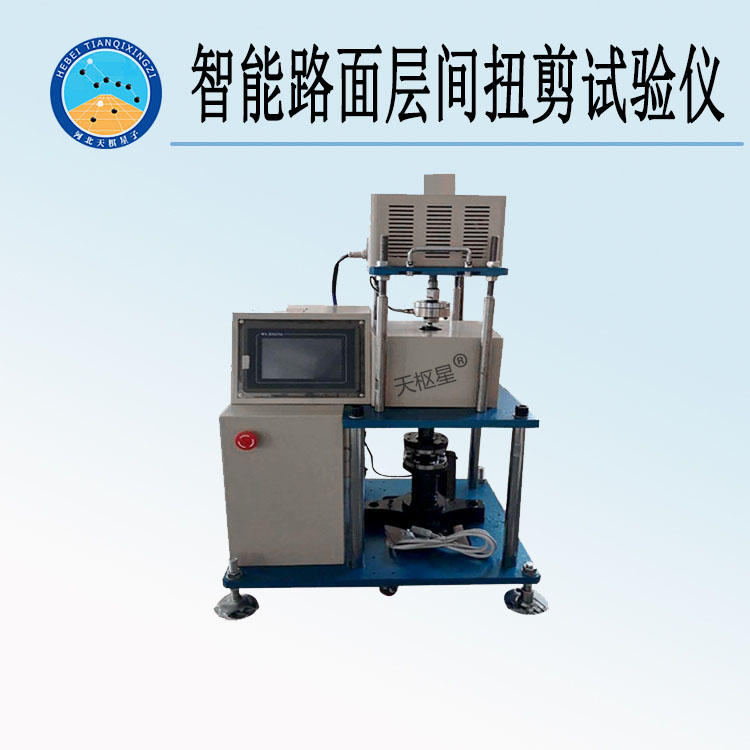

天檢牌TDNJ-10型智能路面層間扭剪試驗儀

一、產品簡介

TDNJ-10型智能路面層間扭剪試驗儀由河北天棋星子檢測設備有限公司根據中華人民共和國交通運輸部行業標準JTG3450--2019《公路路基路面現場測試規程》中T 0985-2019 《層間粘結強度測試方法》發研制并生產的。

二、產品特點

1、一體式機身設計。隨機配備的兩半式夾具，可以采用對圓柱形試件進行圓周夾持。

　  2、帶有調平地腳，可以調節機身水平。

　　3、自帶可拆卸的垂直加載機構，自動恒壓，加載力10KN。

　　4、扭轉采用步進電機驅動加載，帶速度閉環，速度無級調節；高細分驅動設計，低速無振動

　　5、主控制器采用7寸彩色觸摸屏，界面友好美觀，帶有角度限位，過載保護。

　　6、用戶操作界面是9.3寸的Windows平板電腦，采用Wifi（無線局域網）的方式和主控制器進行通訊。

　　7、用戶試驗軟件可以完成試驗操作，曲線數據保存，報表打印等。（打印機由用戶自行配備）。通用的試驗軟件可以輸入試驗編號，試驗類型，試驗參數，樣品信息，粘結材料信息，路面信息，溫度，試驗員姓名等報表信息，使用ACCESS數據庫保存試驗參數，試驗數據，曲線等，保存記錄無上限。

　　8、具有云存儲功能。本機試驗數據可以自動上傳至云數據庫，注冊用戶可以從遠端通過專門的軟件查看試驗結果，曲線等任何信息。

二、技術參數

1、載荷傳感器量程：500N.m

　　2、分辨率：0.1N.m

　　3、精度：0.5%

　　4、垂直載荷加載力：10KN

　　5、分辨率：0.01KN

　　6、精度：0.5%

　　7、扭剪角度：300度

　　8、角度分辨率：0.01度

　　9、扭剪加載速度：0.1-10rpm 無極調速

　　10、扭剪夾具適應范圍：Φ100±0.5mm

　　11、電源：AC220V、50HZ

　　12、功率：1000W

　　13、外形尺寸：630×490×990mm

14、凈重：97Kg
