天檢牌TD964-2型擺式摩擦系數試驗儀

一、產品簡介

TD964-2型擺式摩擦系數試驗儀由河北天棋星子檢測設備有限公司根據中華人民共和國交通運輸部行業標準JTG3450--2019《公路路基路面現場測試規程》中T 0964-2008 《擺式儀測試路面摩擦系數方法》發研制并生產的。

   TD964-2型擺式摩擦系數試驗儀是動力擺沖擊型儀器。它是根據“擺的位能損失等于擺臂末端橡膠片在路面上滑動時，克服路面摩擦所做的功”這一基本原理研制而成。

二、結構

1、底座：由T型腿，調平絲和水準泡組成，對儀器起調平、支承作用。

2、立柱：由立柱、升降機構、導向桿及儀器把手組成．用于升降和固定擺頭的位置。

3、釋放開關：安裝于懸臂上的開關，用于保持?jǐn)[桿水平位置和釋放擺落下的作用。

4、轉向系統：包括緊固把手、擺軸、轉向節和軸承，起聯接擺，固定位置。保證在擺動平面內能自由擺動。

5、示數系統：包括指針毛氈圈、壓緊蓋、指針調節螺母及刻度盤，指針可直接指示出擺值。

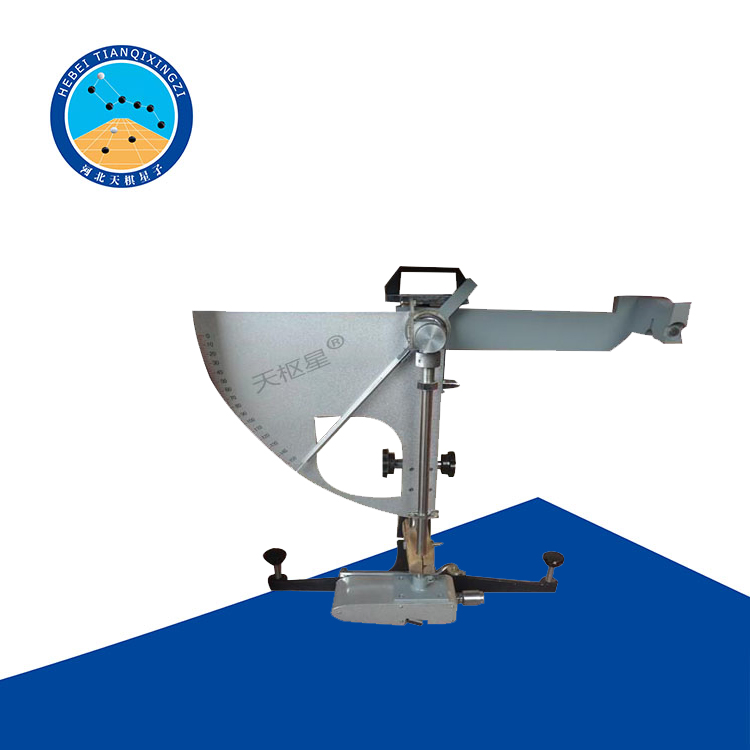

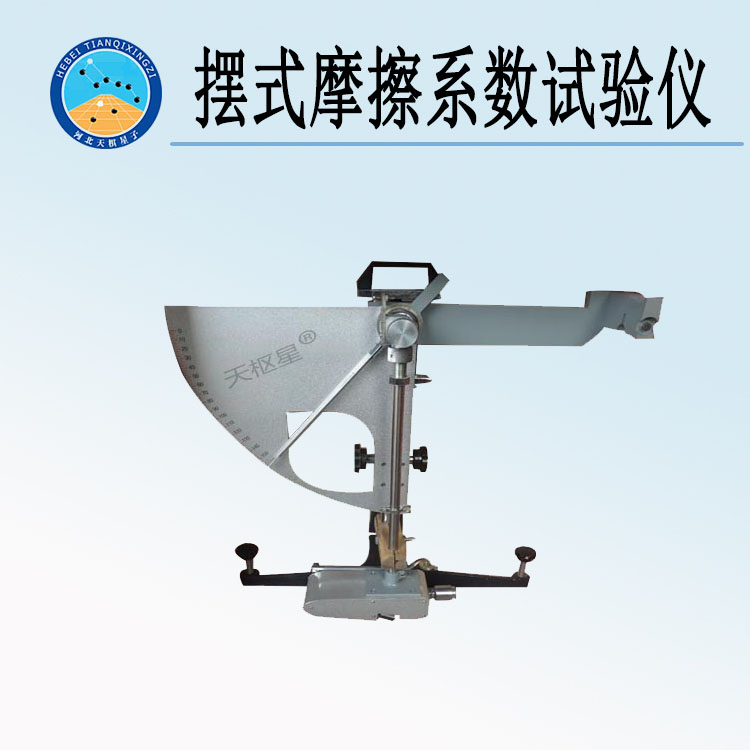

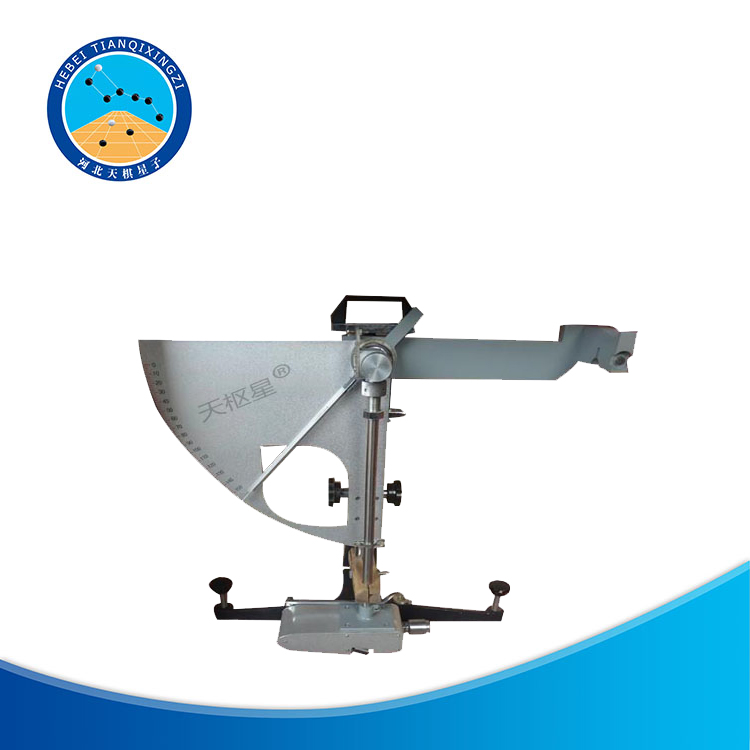

6、擺頭：由上下部接頭、擺桿、彈簧、杠桿、舉升柄、錘殼、滑溜塊及橡膠片（76mm＊25.4mm＊6.35mm）組成，它對擺動中心有規定力矩，對路面有規定壓力。本身前與后、左與右的力矩平衡，它是度量路面摩擦系數的尺度。擺式摩擦系數測定儀的結構照片如下圖所示。

三、主要技術參數

1、擺質量：1500±30g    擺重心距：410±5mm

2、橡膠片對路面正向靜壓力：2263g

3、擺從傾斜5度處自由放下到擺動停止的次數，應不少于70次。

4、橡膠片外邊緣路擺動中心距離510mm。

5、儀器總重約12Kg左右。

四、使用方法

1、選點：在測試路段上，沿行車方向的左輪輪跡，選擇有代表性的五個測點，每一測點相距約5-10m。

2、儀器調平：

（1）將儀器置于測點上，并使擺的擺動方向與行車方向一致。

（2）轉動調平螺絲使水準泡居中。

3、調零：

（1）標定指針位置：將擺呈垂直向下狀態，撥動指針使上部與撥針器上調節螺絲緊靠，此時指針指示的位置應與擺桿中心位置對正。否則應調整撥針器的調節螺絲使指針與擺桿中心位置對正，調節完畢應將調節螺絲上的并緊螺母并緊，以固定指針調節螺絲的位置。

（2）放松固定把手，轉動升降把手使擺升高并呈自由擺動，然后旋緊固定把手。

（3）將擺向右運動，使定位卡壞進入釋放開關槽，使擺桿處于水平釋放位置。同時，用左手撥動指針使之緊靠撥針器上的螺釘。

（4）按下釋放開關擺向左運動，并帶動指針向上運動。當擺達到最高位置后下落時，用左手接住擺桿，此時指針應指零。若不指零時，可稍緊或放松指針調節螺母，直到指針指零為止。

4、標定滑動長度：

（1）用橡皮刷清除測試范圍內路面上的松散顆粒和雜物。

（2）讓擺自由懸掛，將標尺的中部對準擺桿，并使滑動標尺平行于測試方向并靠近橡膠片。

（3）放松固定把手，轉動升降把手讓擺緩慢下降并同時用右手提起舉升柄使擺向右方移動，在標尺右端放下滑溜塊使之接觸路面并與標尺刻線對齊，然后提起舉升柄使擺向左移動，并在標尺端放下滑溜塊，使之接觸路面并與標尺左端刻線齊平，然后旋緊固定把手，復核滑動長度。在這一過程中可用調平螺絲對滑動長度進行微調，使滑動長度準確到126±0.5mm，但應注意微調中應保持水準泡居中。

5、測定：用水澆灑路面，并用橡皮刷刷刮，以便洗去泥槳。然后再灑水，并按下釋放開關使擺在路面上滑過，指針即可指示出路的擺值（一般第一次可不作記錄）。當擺向右回?cái)[時，用左手接住擺桿，右手提起舉升柄使滑溜塊升高，并將擺向右運動，使定位卡環進入釋放開關。重復1-5項，測定五次（每次均應灑水）記錄每次的數值。五次數值差不大于三個單位。如差值大于三個單位，應檢查產生的因，并再次重復上述各項操作，直至符合規定要求為止。

五、測定結果：

（1）每個測點用五次測定讀數的平均值代表測點的擺值，并用五個測點的擺值的平均值，代表該測定路段擺值。

（2）測定讀數，即刻度盤上指針的讀數（簡稱“擺值”）除以100．即為路面的摩擦系數。如：擺值33．摩擦系數為0.33。

7、注意事項：

（1）；由于路面的摩擦系數受季節和溫度影響，故應記錄測試日期和濕路面的溫度。

（2）測試路段應描述路面結構類型，外觀和使用年限。

（3）當擺向左擺動后返回時，一定要用手接住擺桿以免損壞滑溜塊和指針。

（4）在清溜塊上橡膠片滑動的有效范圍內不應有顯著的凸形和凹形路面。以免影響測定數值。

（5）標定擺滑動長度時，應以橡膠片剛剛接觸路面為準，不可借擺的力量向前滑動，以免標定的滑動長度出現誤差。

（6）路面摩擦系數沿公路的橫斷面而變化。通常路中小、路邊大。為反映測試路段最不利情況，應選擇摩擦系數小，而使用剎車較頻繁的位置，即沿行車方向和左輪跡處。

（7）滑溜塊上采用新橡膠片時，應先在干燥路面上測試10次后再在濕路面上測試20次后方可應用。橡膠片磨耗長邊不得超過3.2mm。短邊不得超過1.6mm。否則，應更換新橡膠片（詳見圖二）。此外，橡膠片被油類污染后也不能使用。橡膠片的有效使用期為一年。一年以后不管是否使用過，均不得再作測定用。因?yàn)橄鹉z要老化.彈性、硬度均發生變化，影響測試結果。

六、儀器的維護、保管和運輸

1、擺式摩擦系數測定儀是精密儀器，必須注意保護其各部分機構，以免影響的測試精度，如對儀器的結構部分不熟悉時，使用前應仔細閱讀使用說明書，并弄清各部分結構、作用和以及儀器操作方法，除儀器上許可活動或拆下的部件外，不應隨便拆卸儀器。

2、儀器在使用完畢時，將各部分揩擦拭干凈裝入箱中，儀器應在干燥通風、無酸性和腐蝕性揮發物的房間內。

3、儀器除在測試過程中或其他特殊情況外，均應在包裝箱內安放和搬移。

4、儀器在長途運輸時應裝入運輸箱，在裝卸及運輸過程中不應受突然撞擊及過度震動。附錄：

（一）TD964-2型擺式摩擦系數試驗儀的標定

擺式儀每年至少要標定一次，若有重要損壞或變化應及時標定。擺式儀的標定.請送回原用標定。

（二）裝箱單

1、主機1臺

2、說明書1本

3、合格證1份

4、126mm標尺1支

5、灑水壺1只
