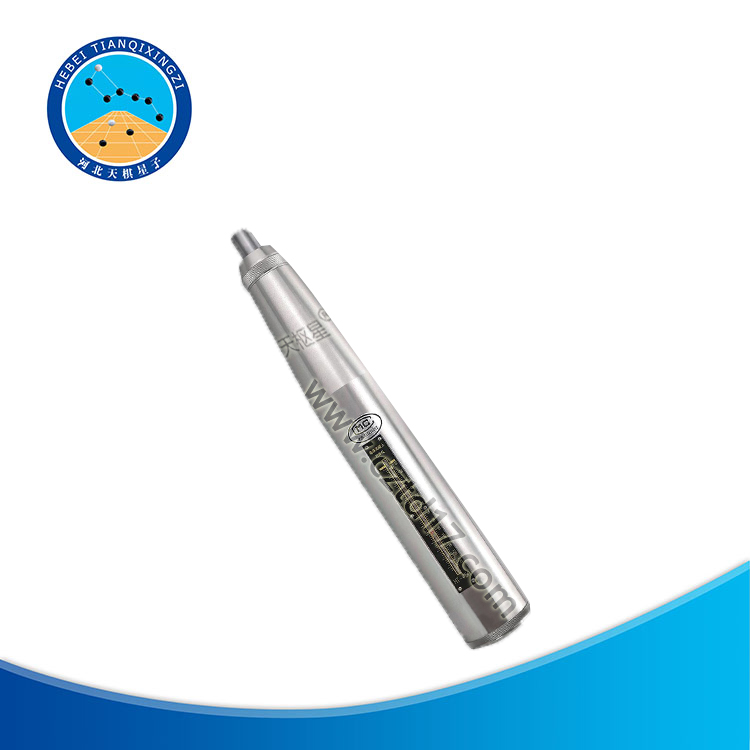

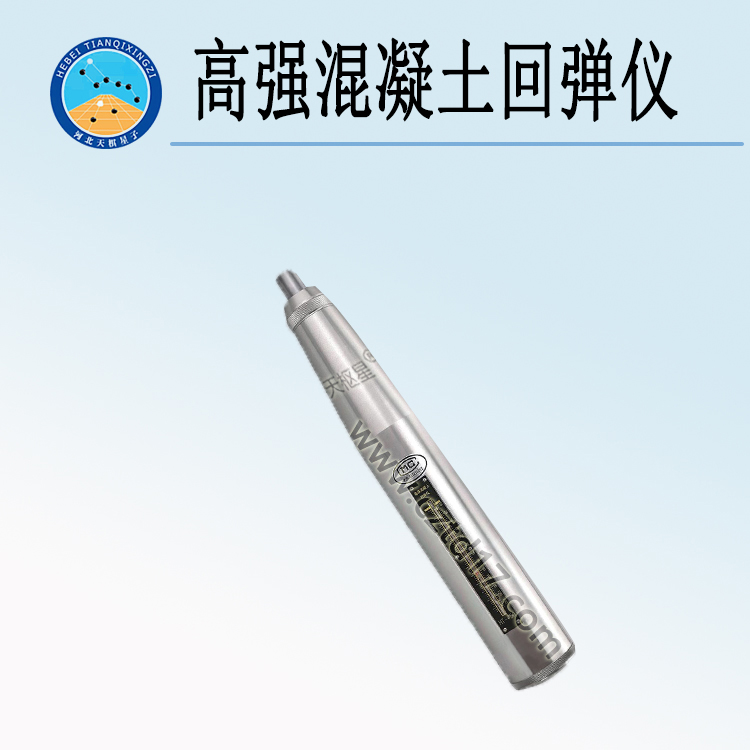

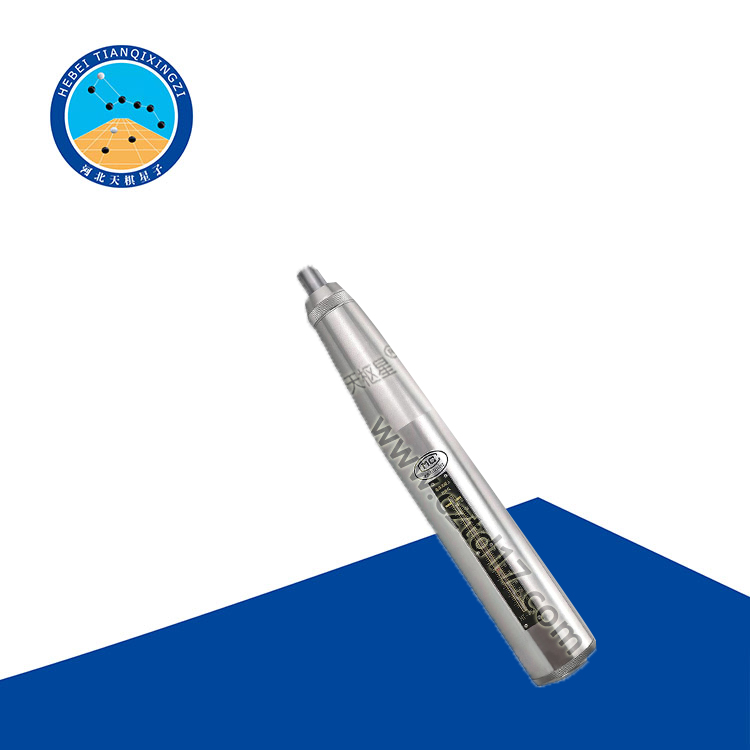

天檢牌TDHT-225G型高強混凝土回彈儀

一、產品簡介

TDHT-225G型高強混凝土回彈儀由河北天棋星子檢測設備有限公司根據中華人民共和國交通運輸部行業標準JTG3450--2019《公路路基路面現場測試規程》中T 0954-1995《 回彈儀測試水泥混凝土強度方法》發研制并生產的。

混凝土回彈儀是用一彈簧驅動彈擊錘并通過彈擊桿彈擊混凝土表面所產生的瞬時彈性變形的恢復力，使彈擊錘帶動指針彈回并指示彈回的距離。以回彈值（彈回的距離與沖擊前彈擊錘與彈擊桿的距離之比按百分之比計算），作為混凝土抗壓強度相關的指標之一，來推定混凝土的抗壓強度的一種儀器。

用于檢測現場混凝土結構或構件的ZC3-A中型回彈儀，在我國應用多年，技術成熟并有相應的技術標準（中華人民共和國行業標準《回彈法檢測砼抗壓強度技術規程》（JG/T23-92）及回彈儀檢定標準（國家計量檢定規程《砼回彈儀》（JJG817-93））

隨著我國經濟建設的發展，建設工程中高層建筑日益增多，隨之采用的高強混凝土也愈來愈多，使用回彈儀檢測現場高標號砼強度的要求愈加迫切。為此我廠在原ZC3-A型砼回彈儀基礎上，通過多年試驗改進，已研制出ZC1型高強砼回彈儀，用于檢測砼抗壓強度為60-80mPa范圍內的砼結構或構件。

二、結構構造

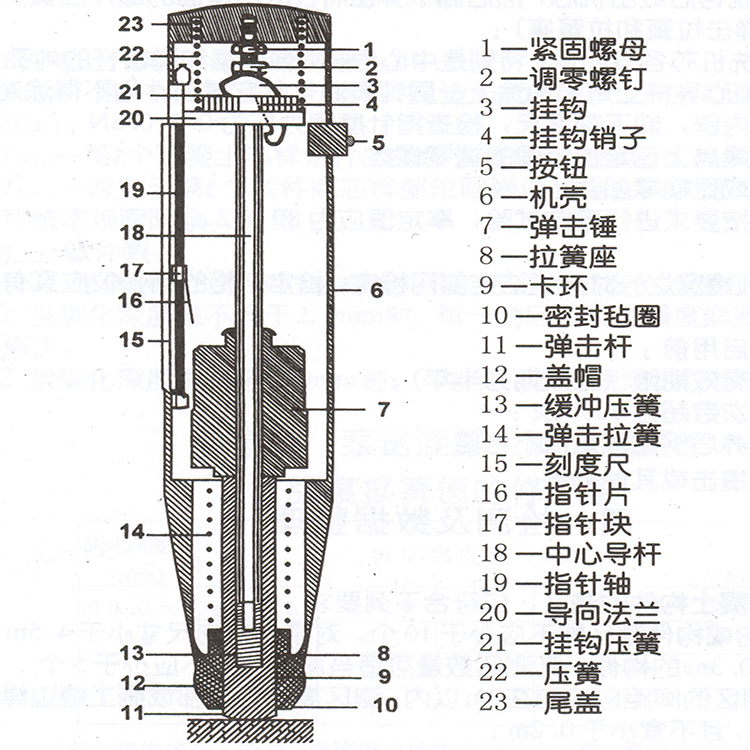

圖1示出（ZC1）型回彈儀在彈擊后的縱向剖面結構示意圖。

圖1  回彈儀構造和主要零件名稱

三、技術參數

1、標準能量                    5.5J

2、彈擊拉簧沖擊長度            100mm

3、彈擊拉簧剛度                1100N/m

4、鋼砧率定值                  83±2

5、彈擊桿沖擊球面半徑          SR18mm

6、儀器質量                    1.28kg

7、規  格                      ф54×350mm
